5V降壓1.2V電路闆設計解説PW2051

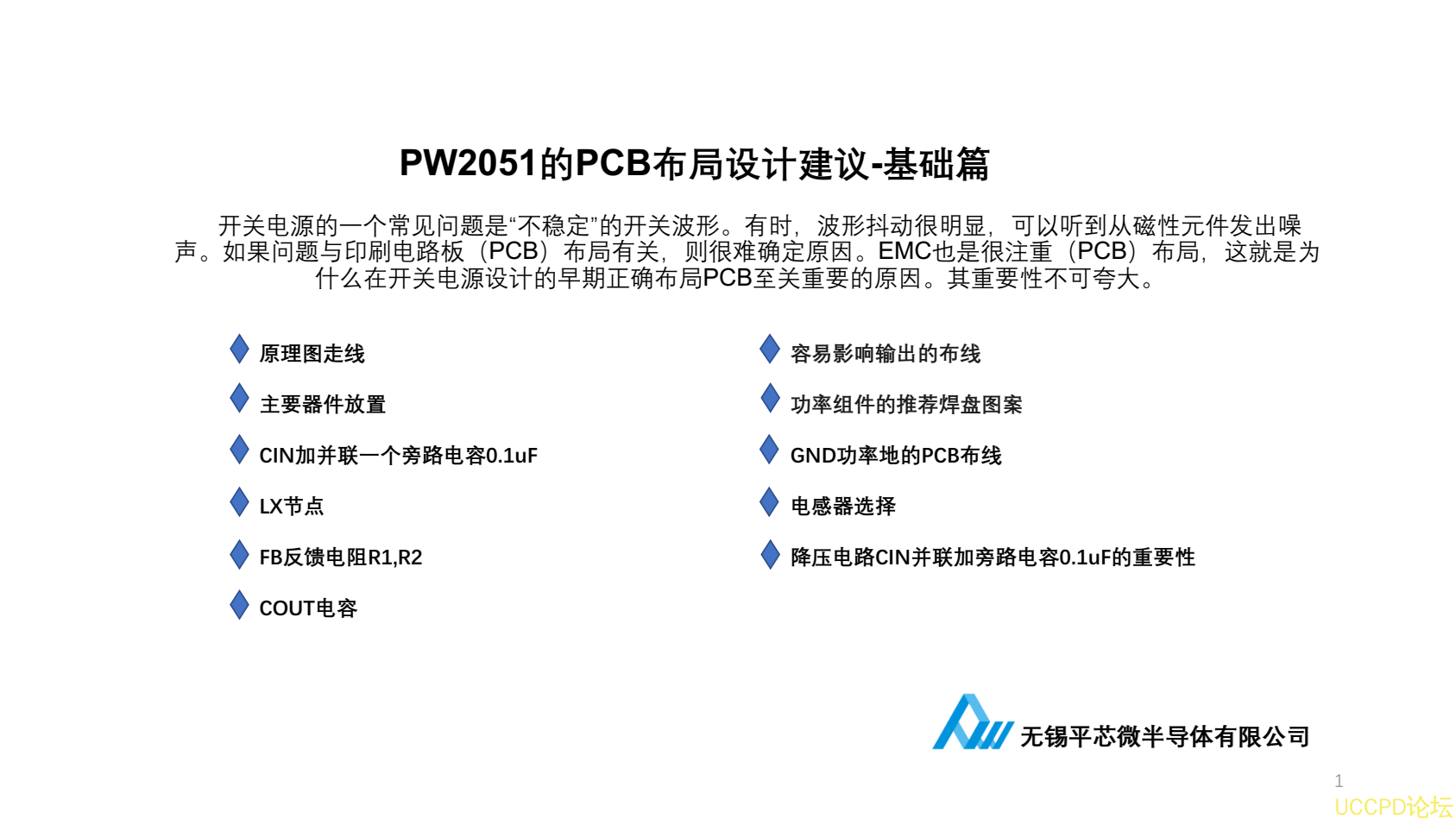

PW2051 的 PCB 佈局設計建議 - 基礎篇

開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
1
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF

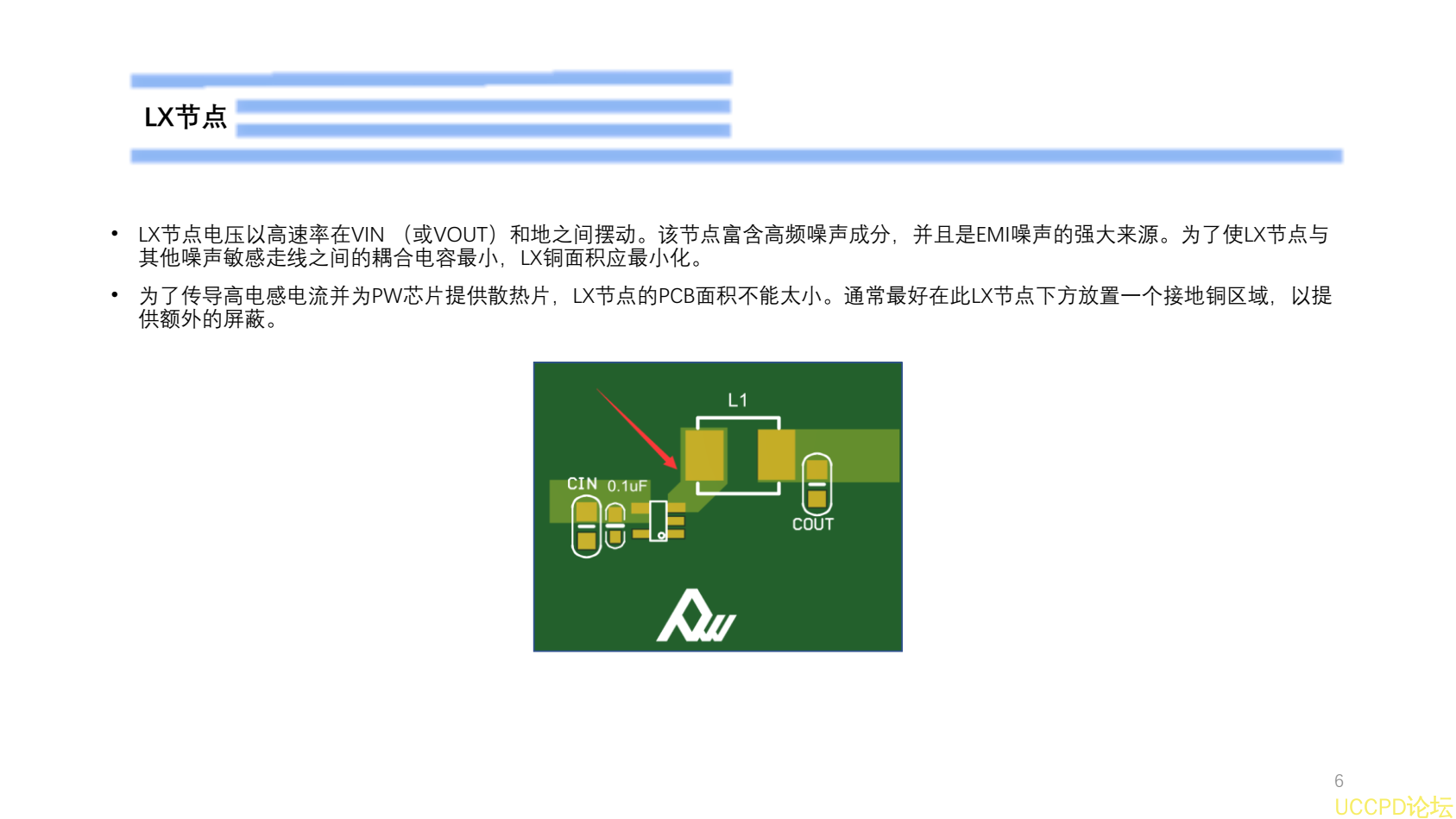

LX節點

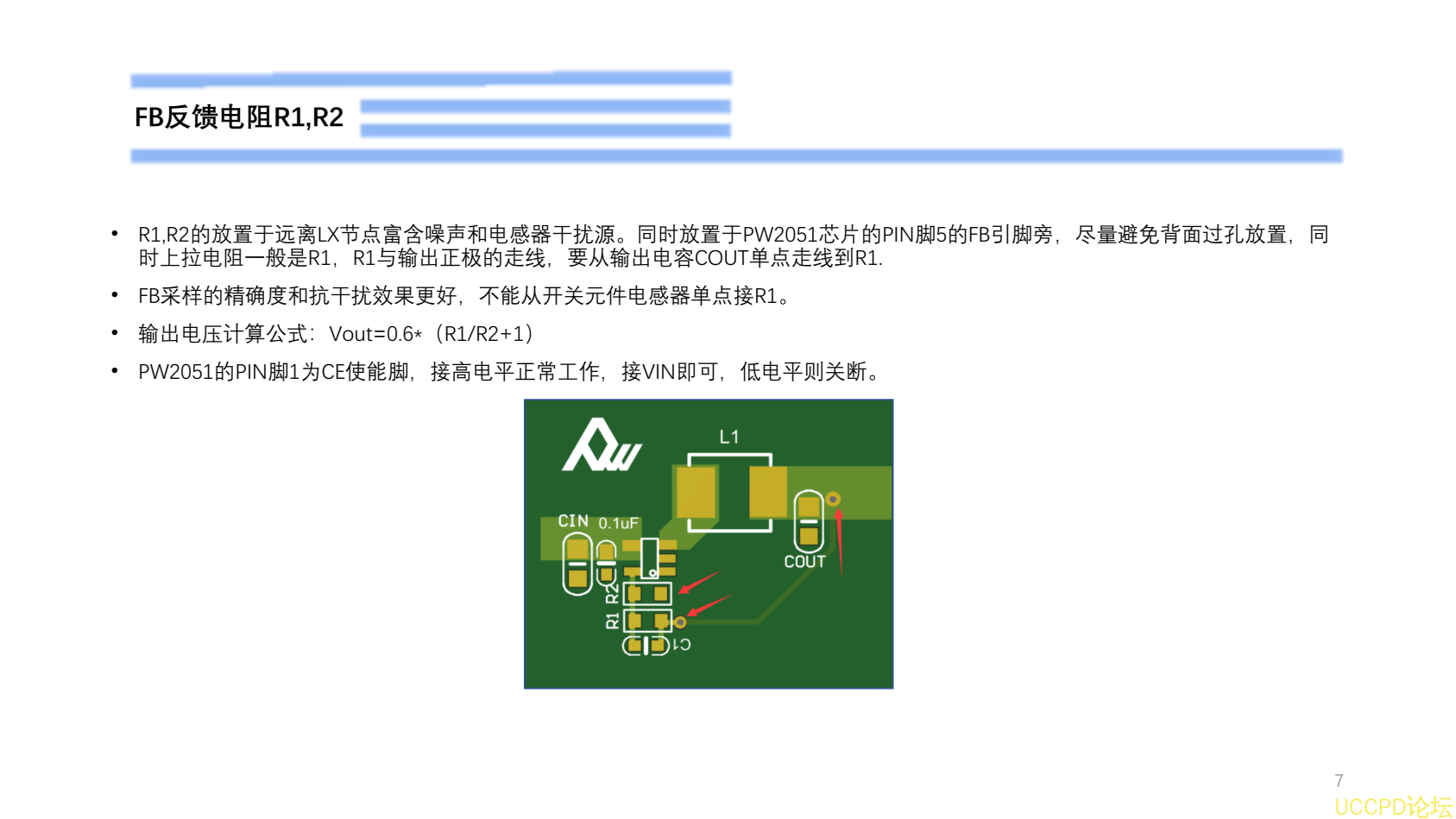

FB反饋電阻R1,R2

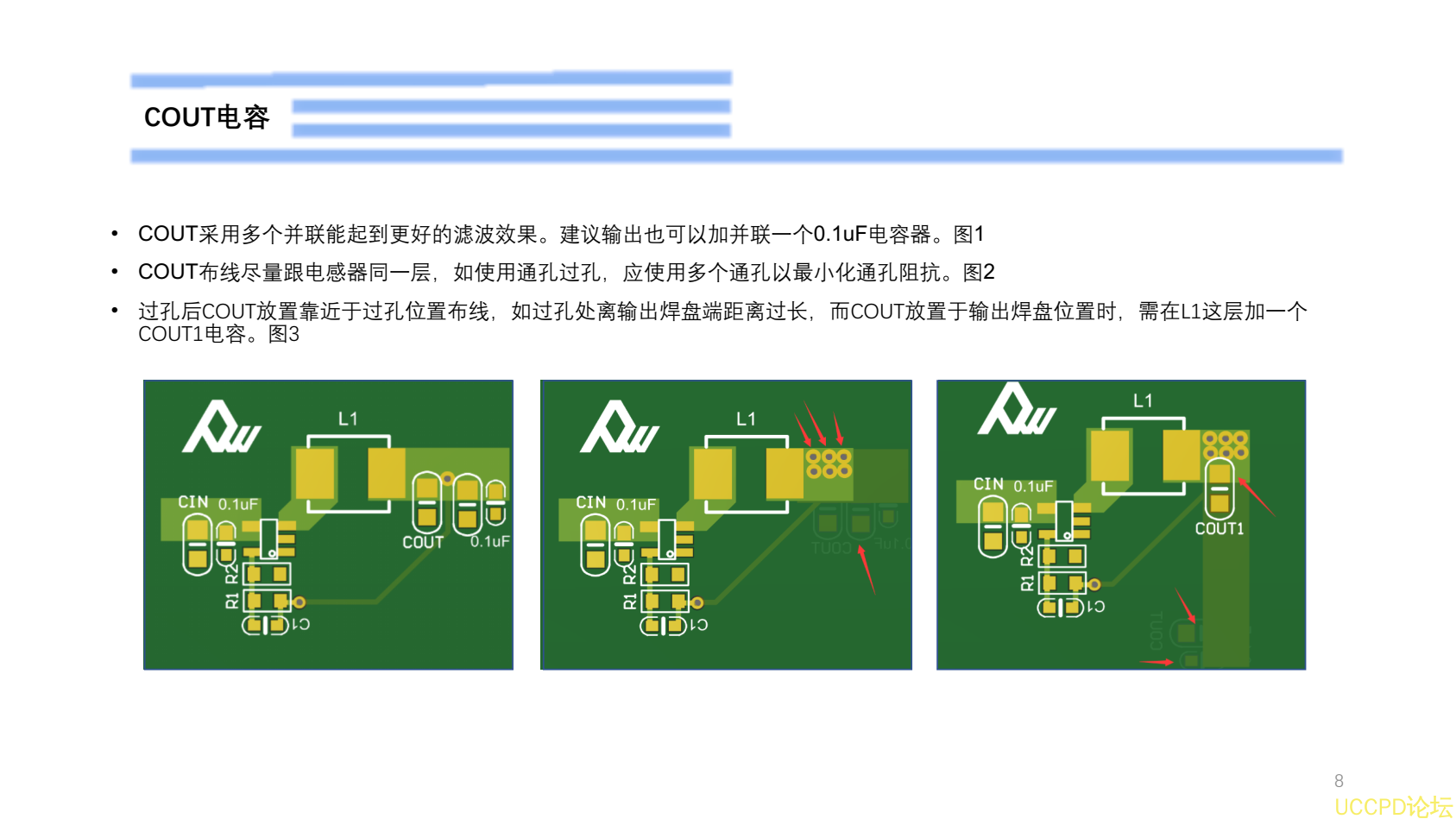

COUT電容
容易影響輸齣的佈線

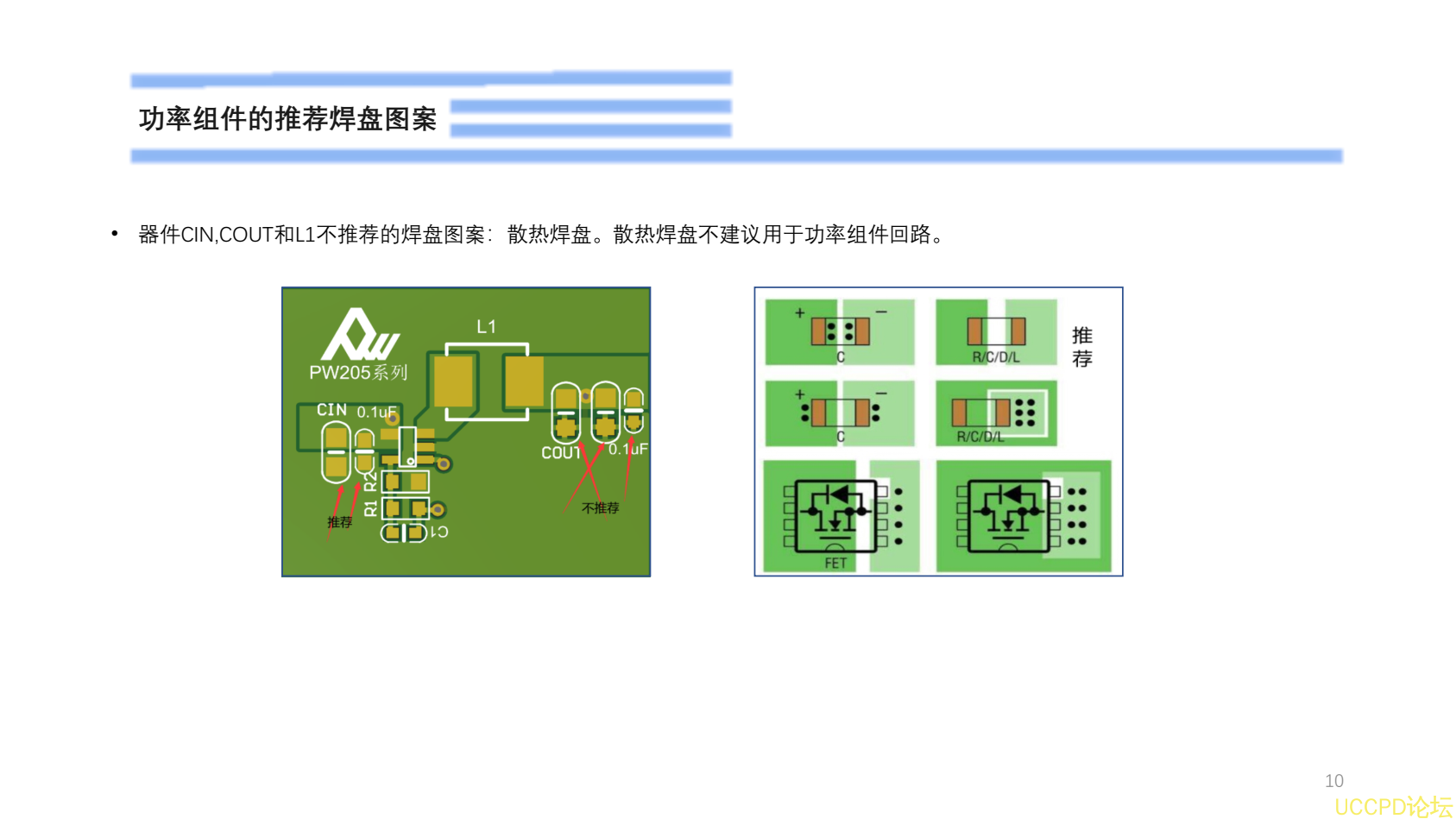

功率組件的推薦焊盤圖案

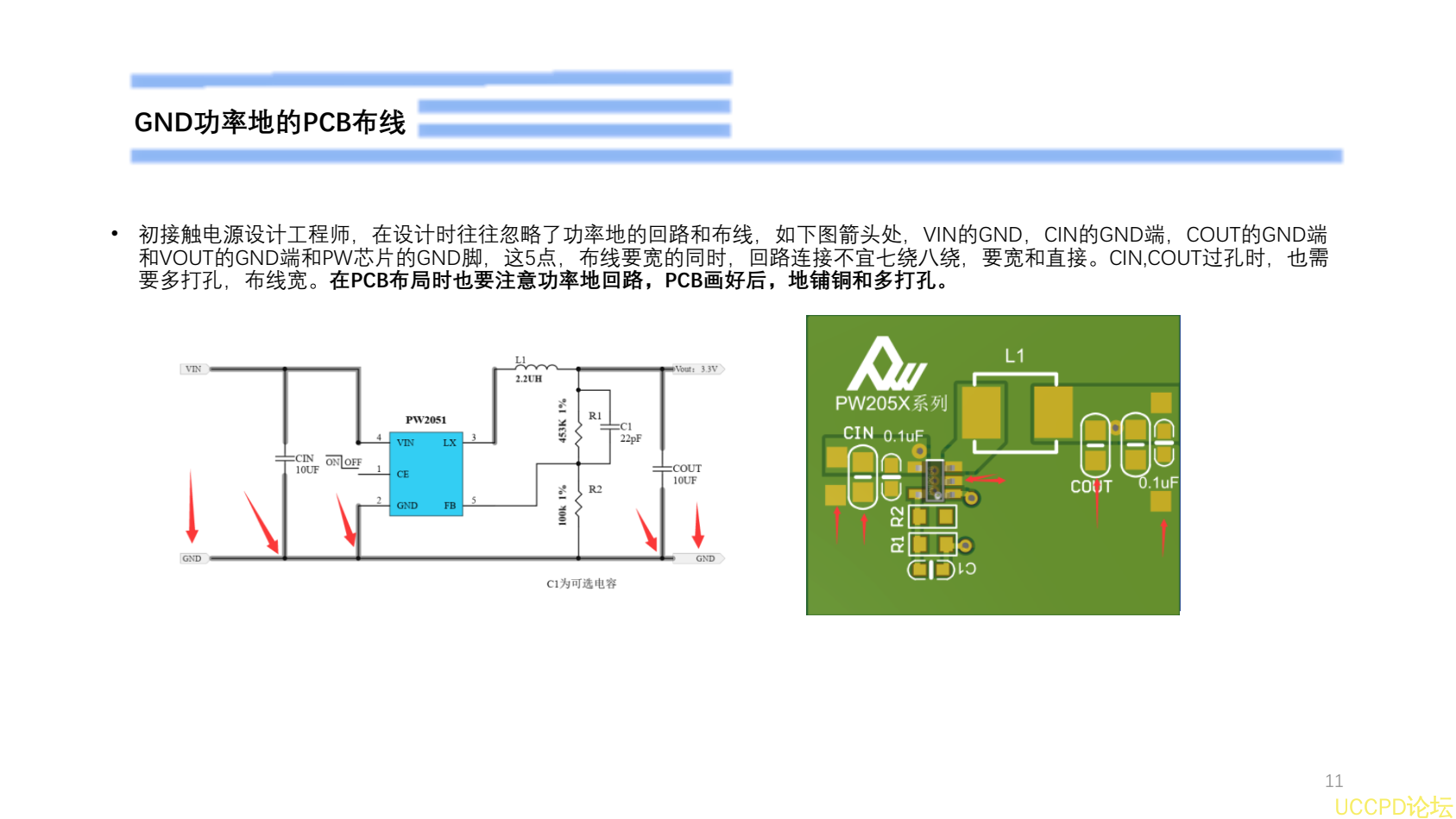

GND功率地的PCB佈線

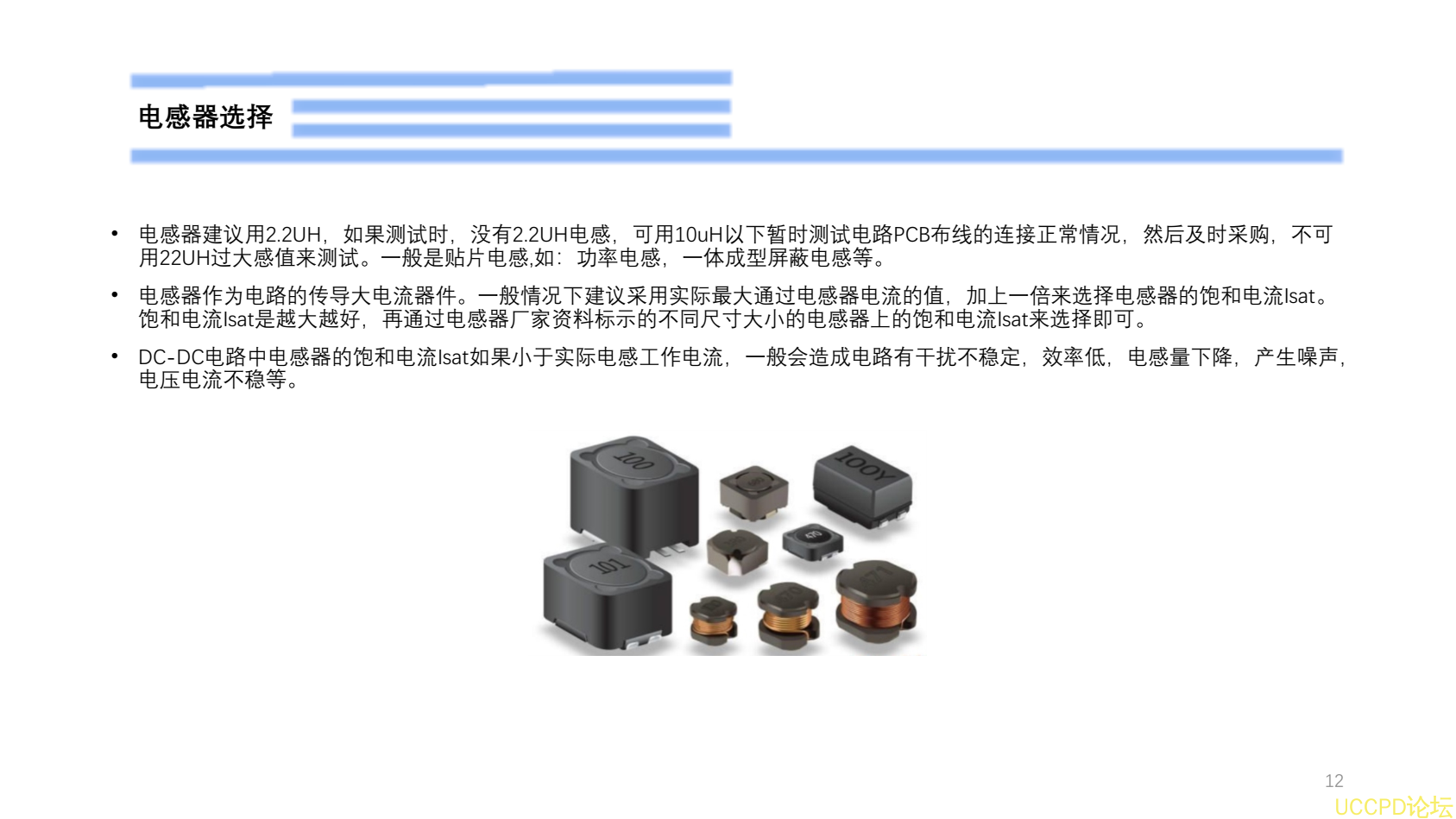

電感器選擇

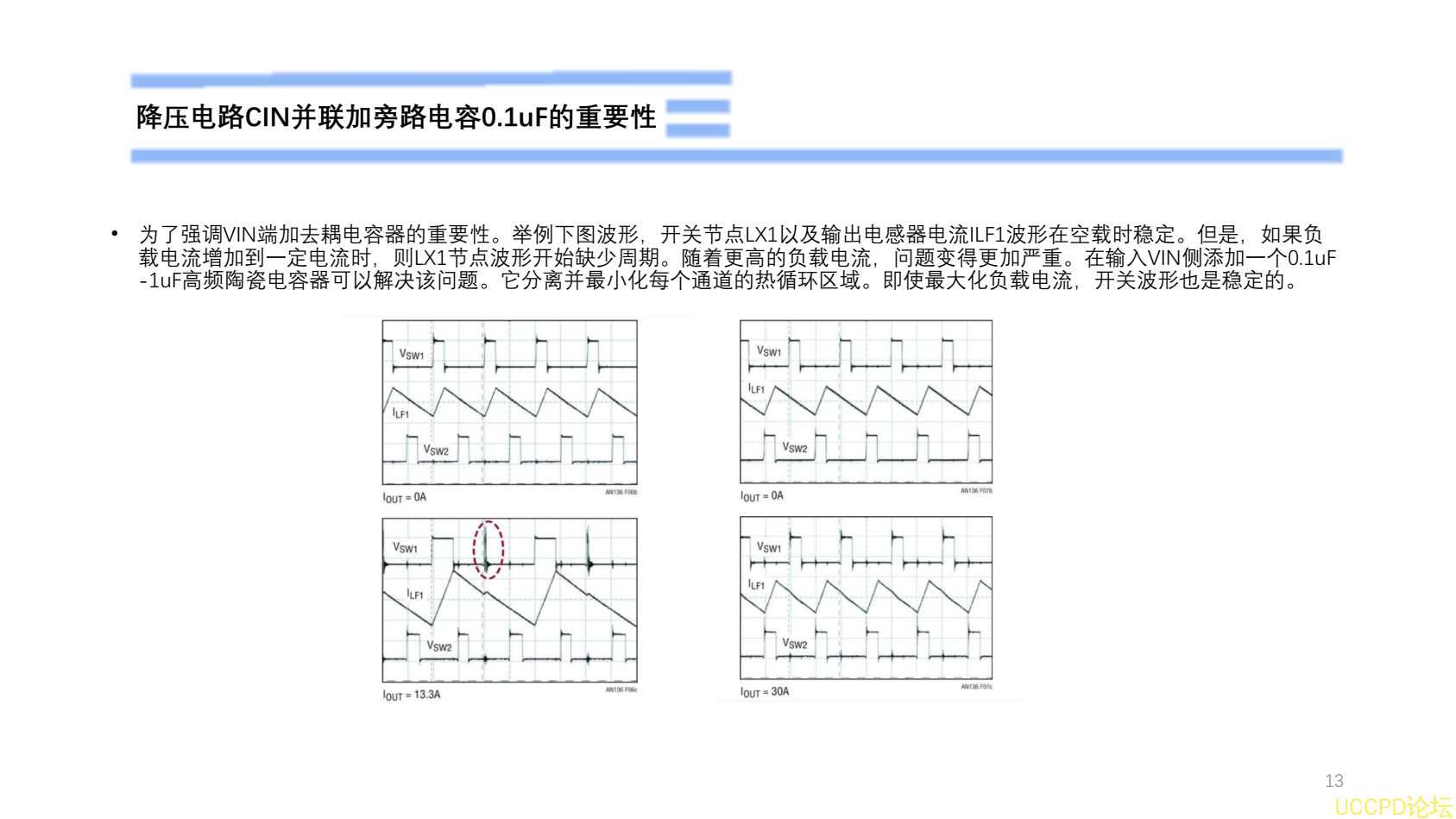

降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

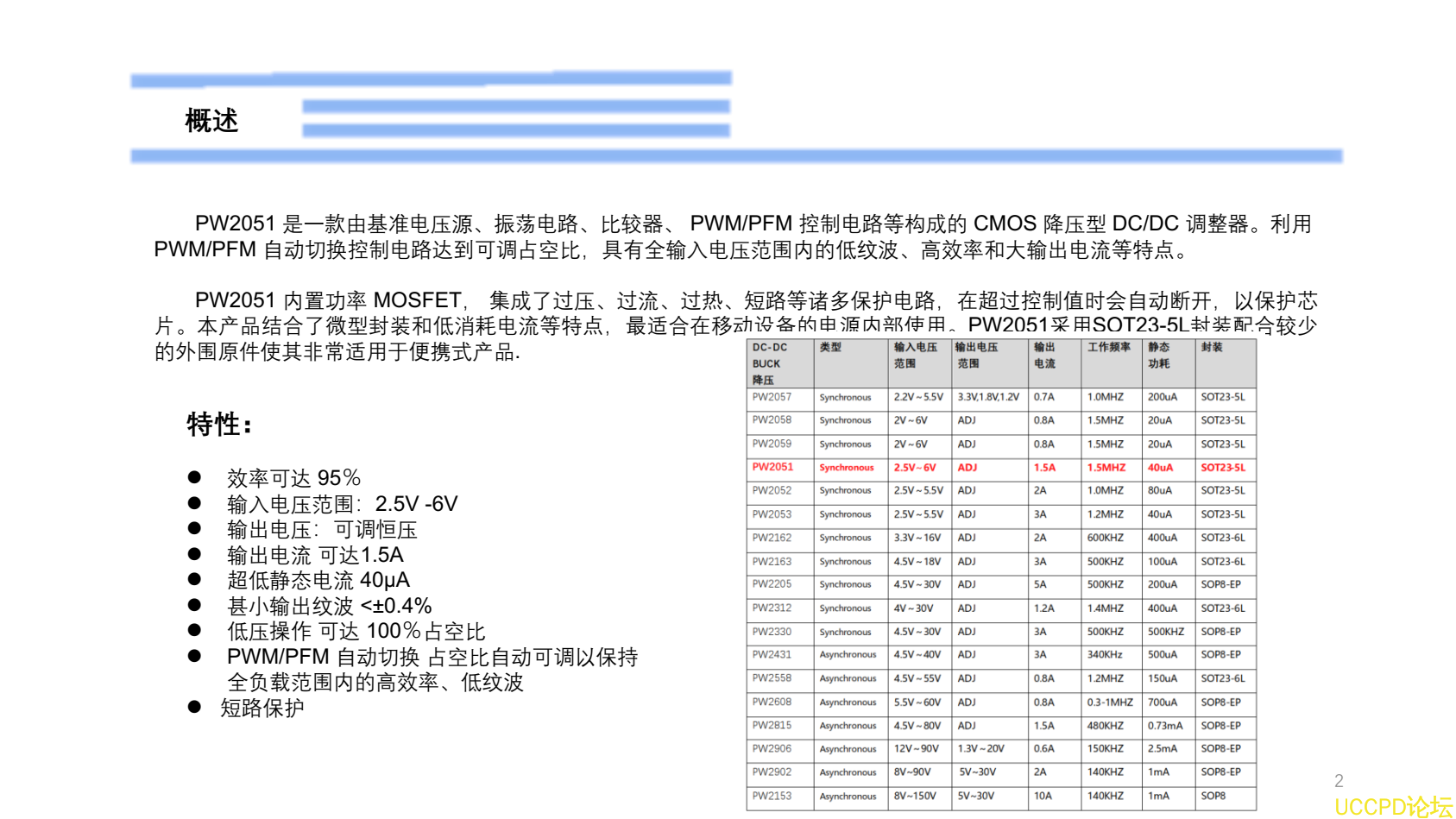

概述

PW2051 是一款由基準電壓源、 振蕩電路、 比較器、 PWM/PFM 控製電路等構成的 CMOS 降壓型 DC/DC 調整器。 利用
PWM/PFM 自動切換控製電路達到可調佔空比，具有全輸入電壓範圍內的低紋波、高效率和大輸齣電流等特點。
PW2051 內置功率 MOSFET ， 集成瞭過壓、 過流、 過熱、 短路等諸多保護電路， 在超過控製值時會自動斷開， 以保護芯
片。 本産品結閤瞭微型封裝和低消耗電流等特點， 最適閤在移動設備的電源內部使用。 PW2051 採用 SOT23-5L 封裝配閤較少
的外圍原件使其非常適用於便攜式産品 .
特性：
 效率可達 95 ％
 輸入電壓範圍： 2.5V -6V
 輸齣電壓：可調恆壓
 輸齣電流 可達 1.5A
 超低靜態電流 40μA
 甚小輸齣紋波 <±0.4%
 低壓操作 可達 100 ％佔空比
 PWM/PFM 自動切換 佔空比自動可調以保持
全負載範圍內的高效率、低紋波
 短路保護

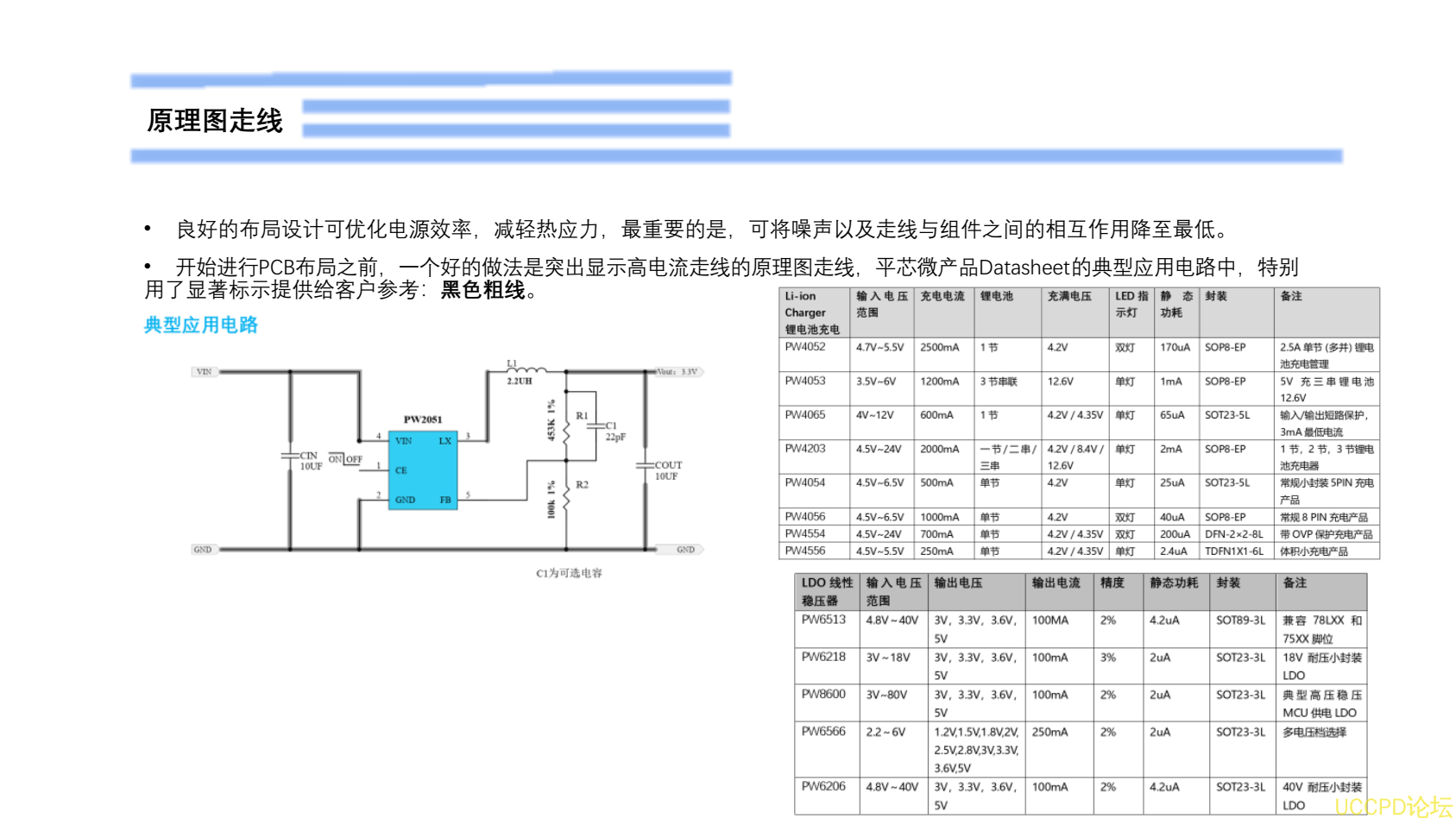

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線 。

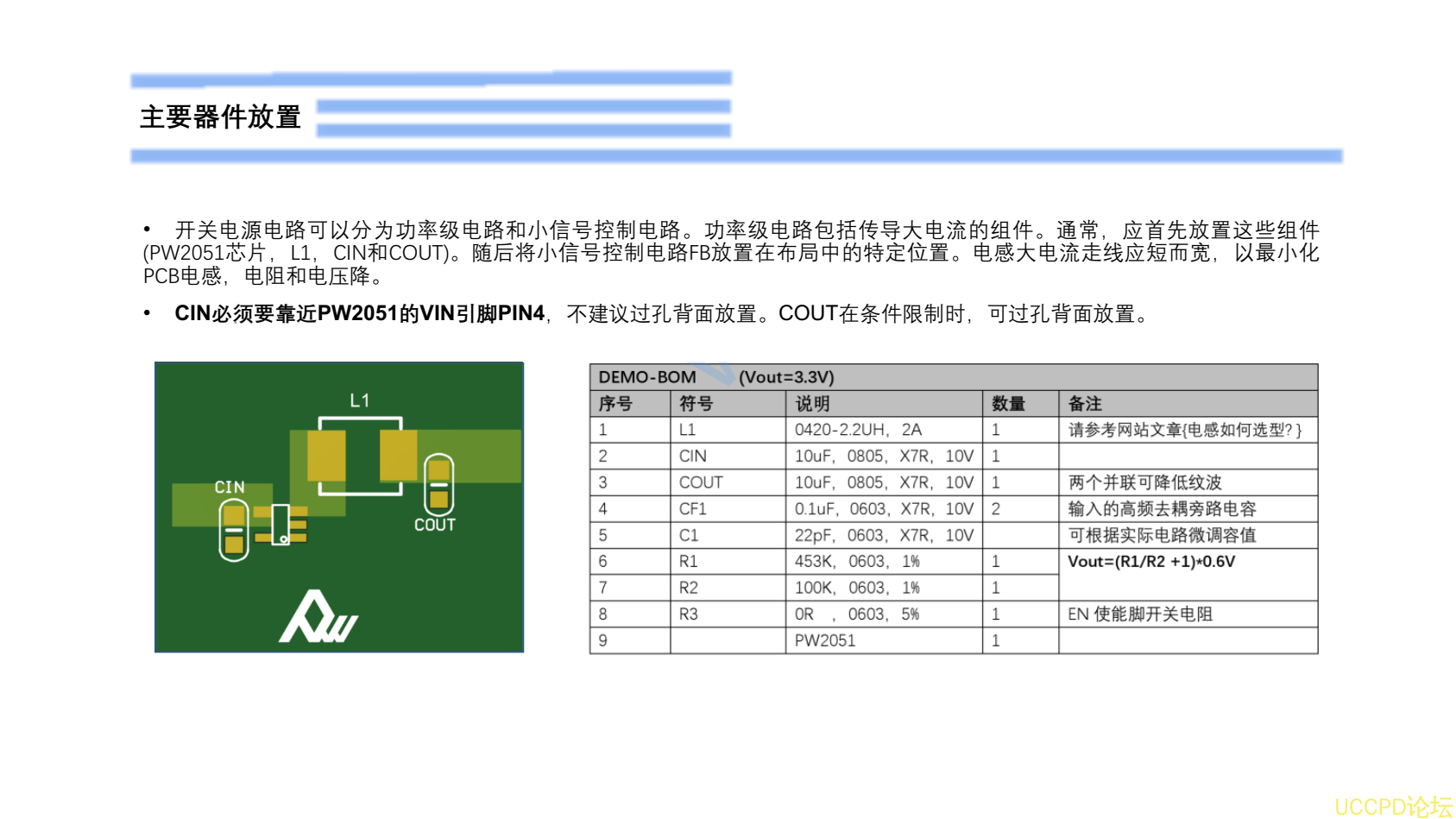

主要器件放置

• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2051芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化 PCB電感，電阻和電壓降。
• CIN 必鬚要靠近 PW2051 的 VIN 引腳 PIN4 ，不建議過孔背麵放置。 COUT 在條件限製時，可過孔背麵放置。
