5V降壓3.3V電路設計PW2058

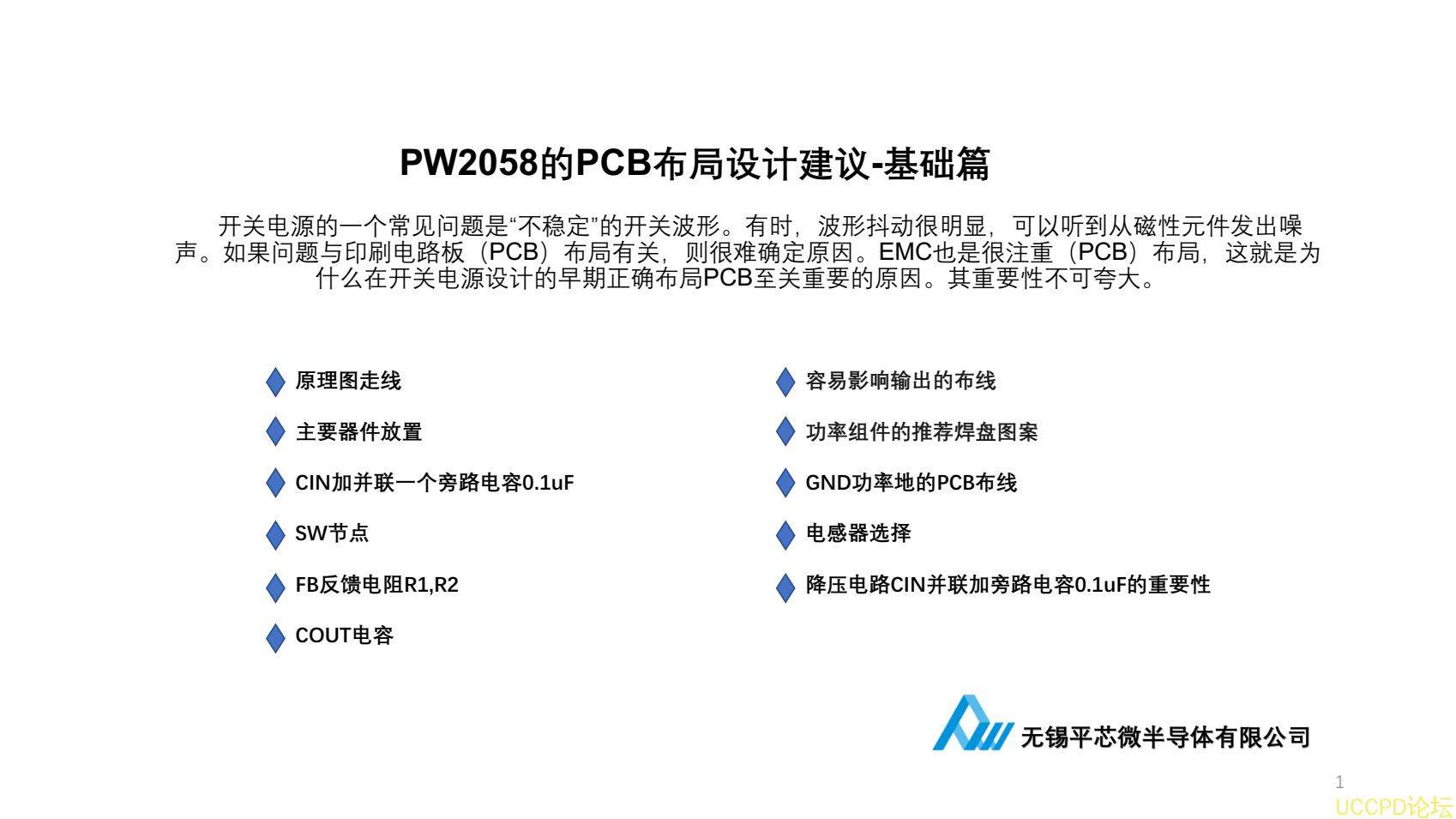

PW2058 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。

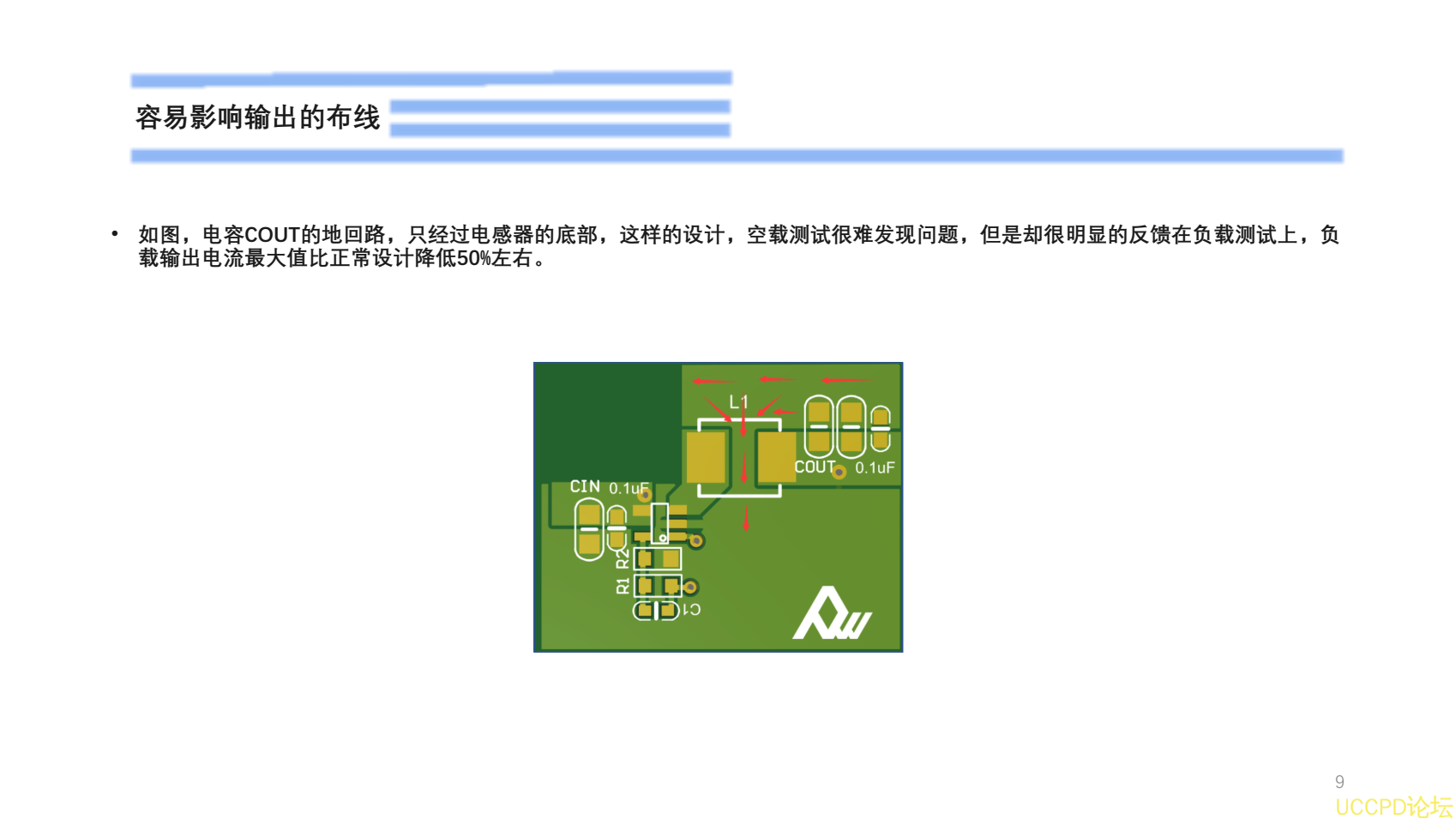

容易影響輸齣的佈線

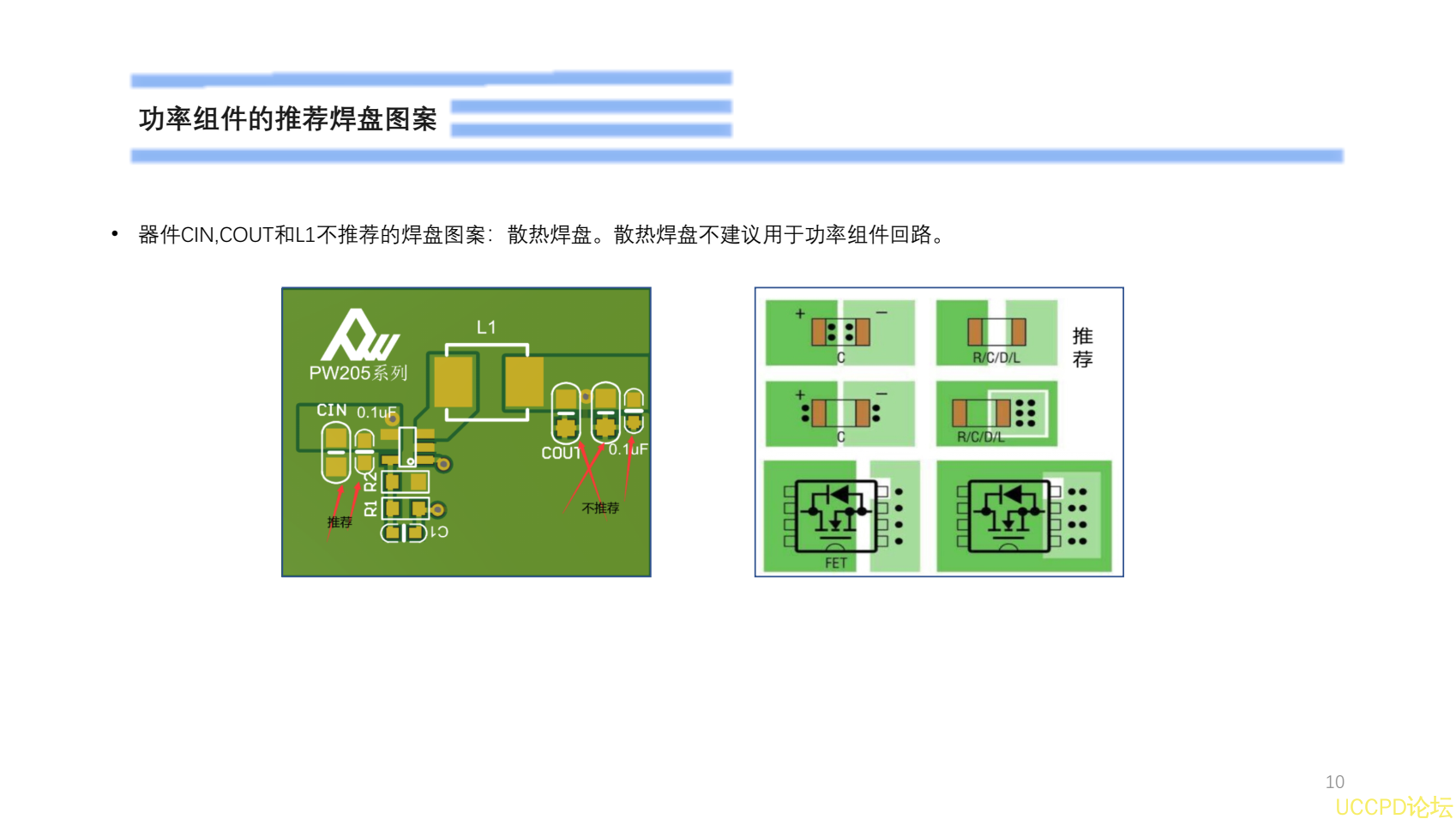

功率組件的推薦焊盤圖案

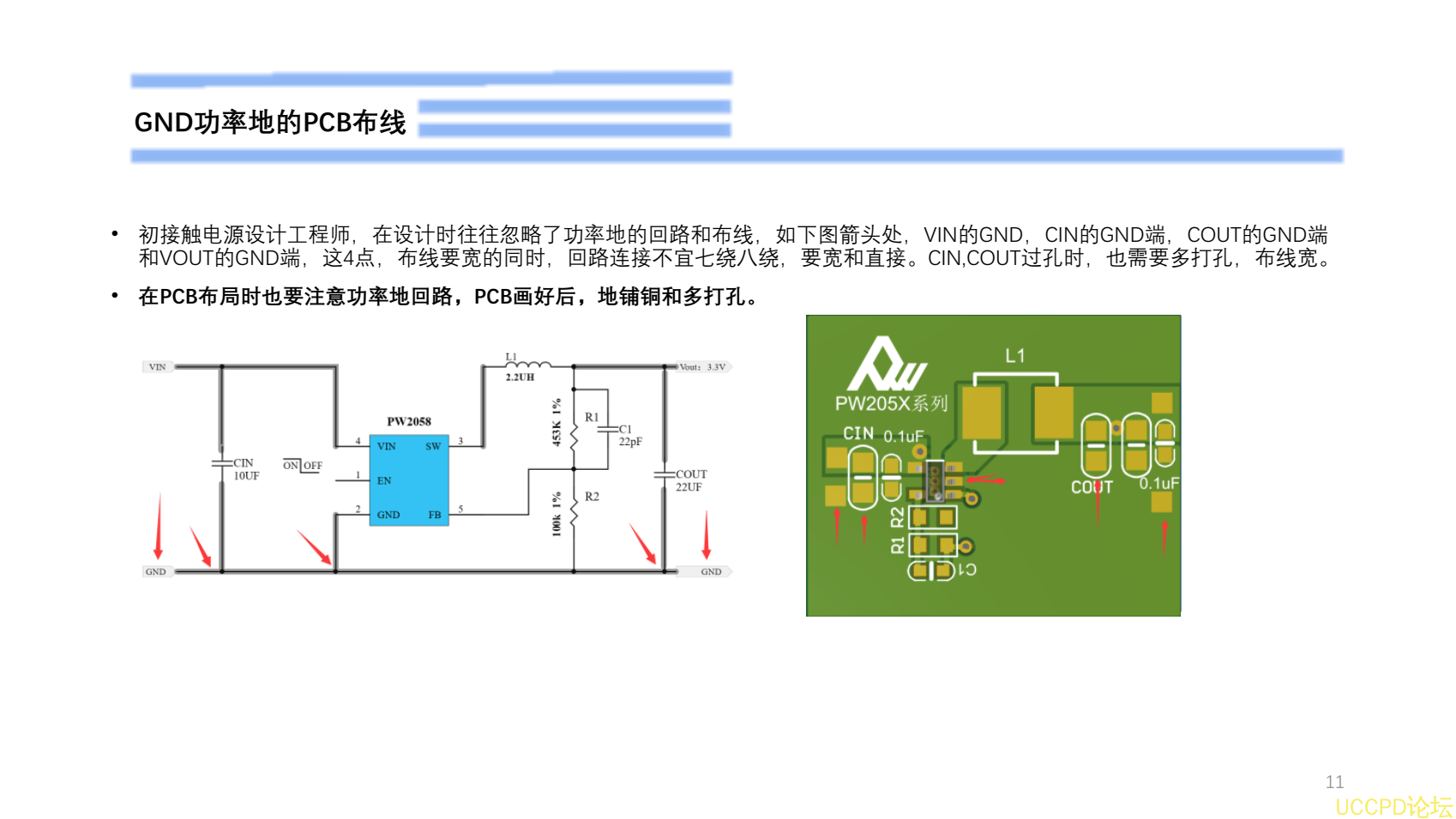

GND功率地的PCB佈線
電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性
原理圖走線
主要器件放置

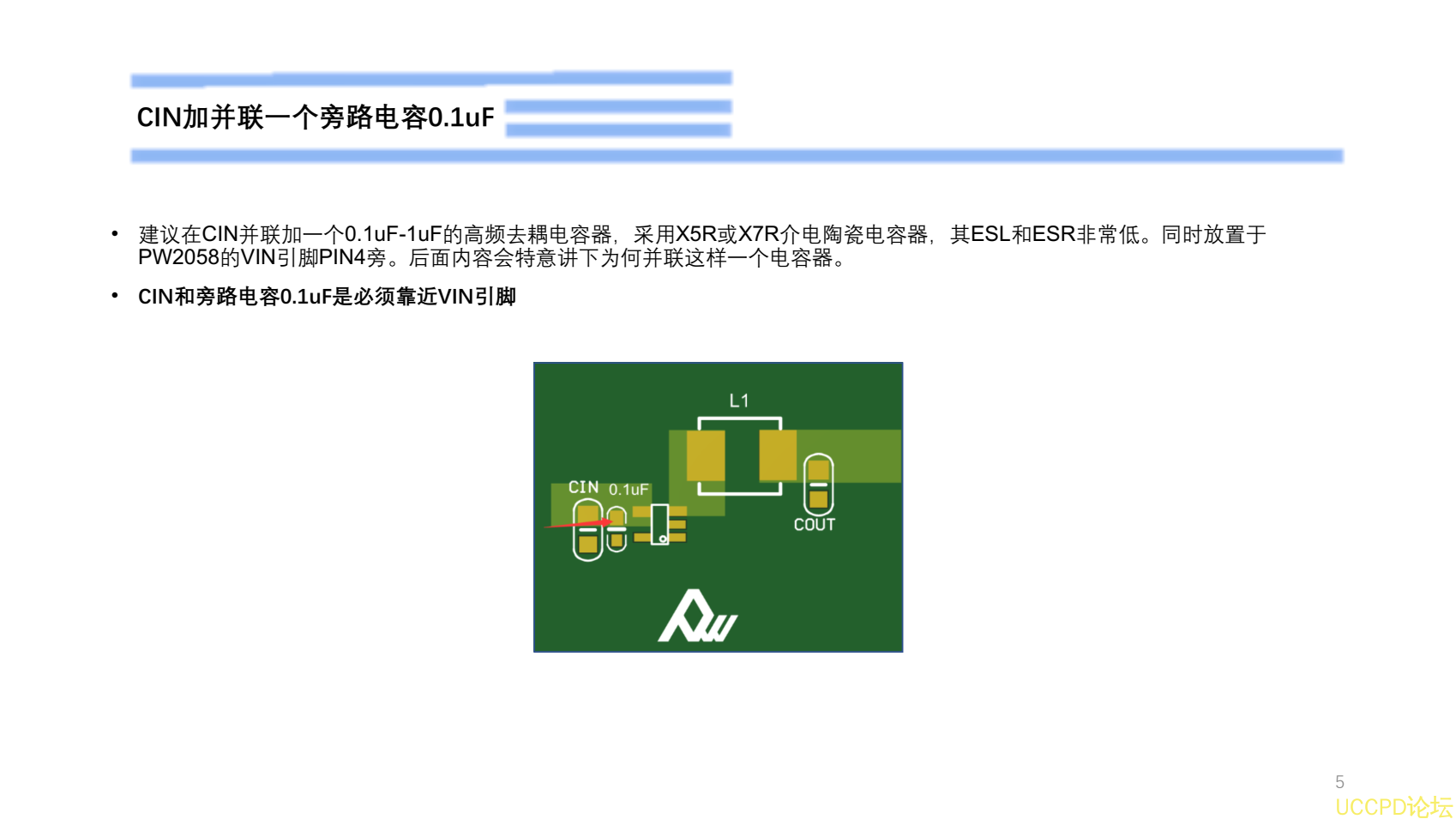

CIN加併聯一箇旁路電容0.1uF

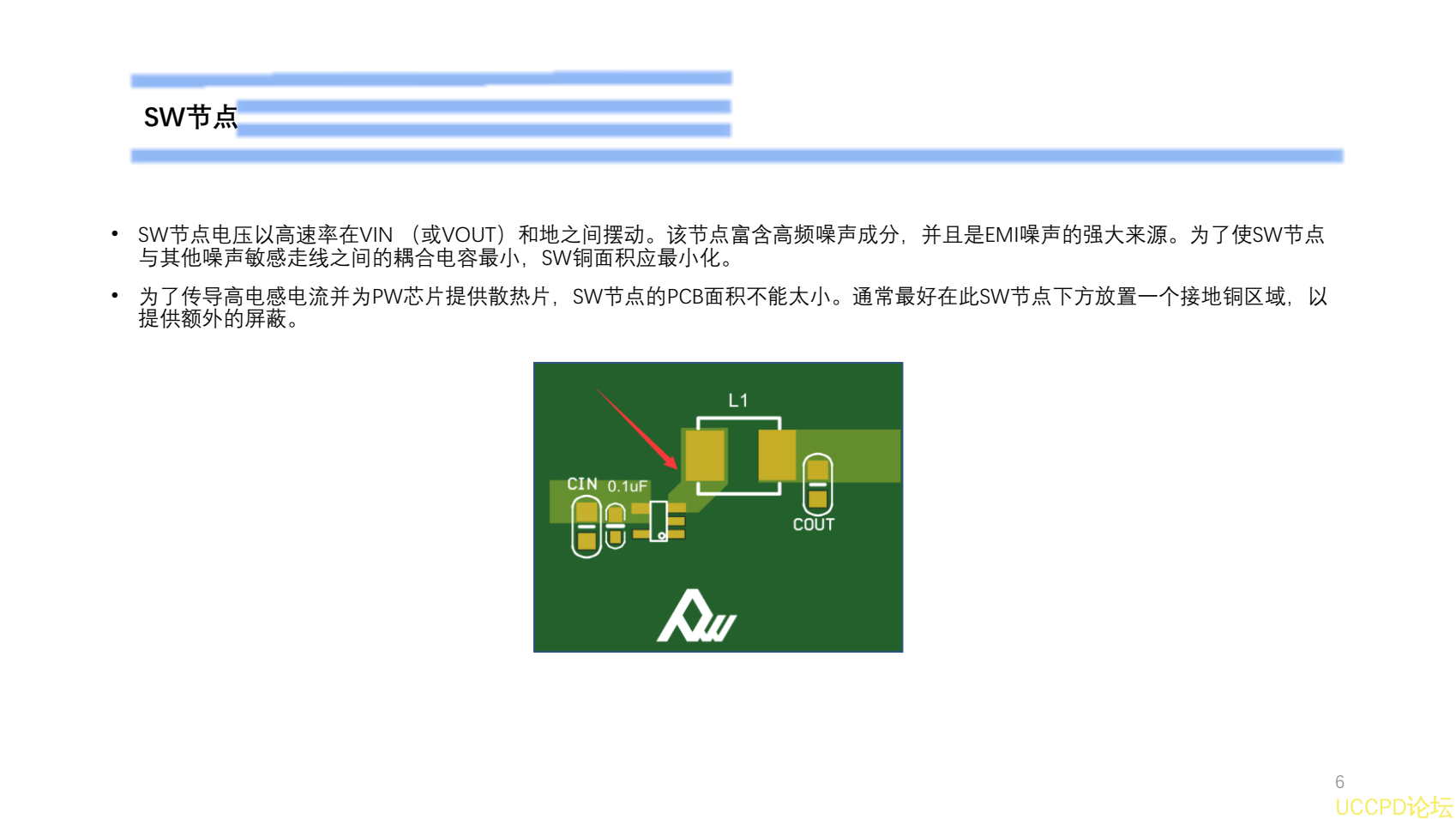

SW節點

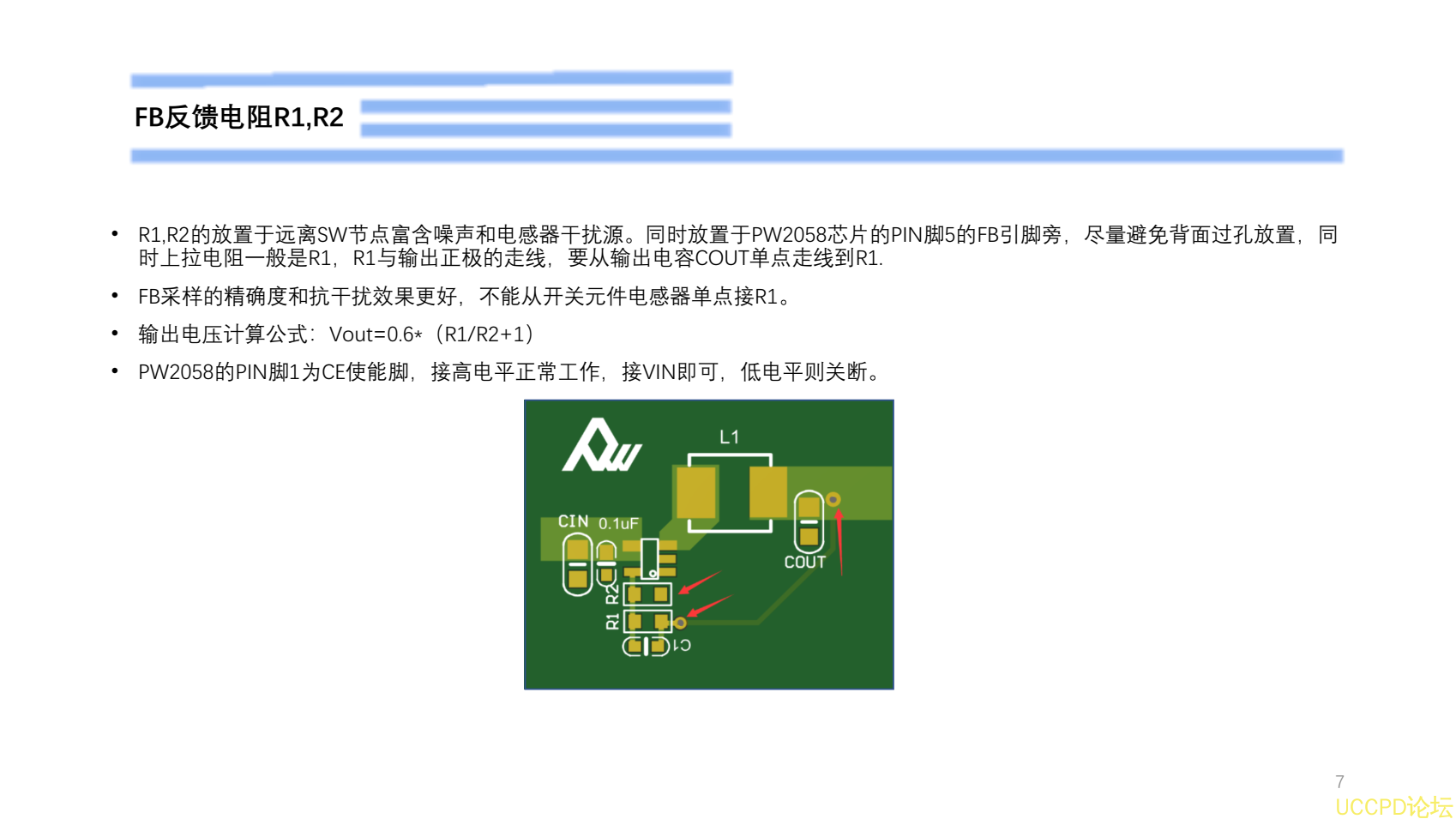

FB反饋電阻R1,R2

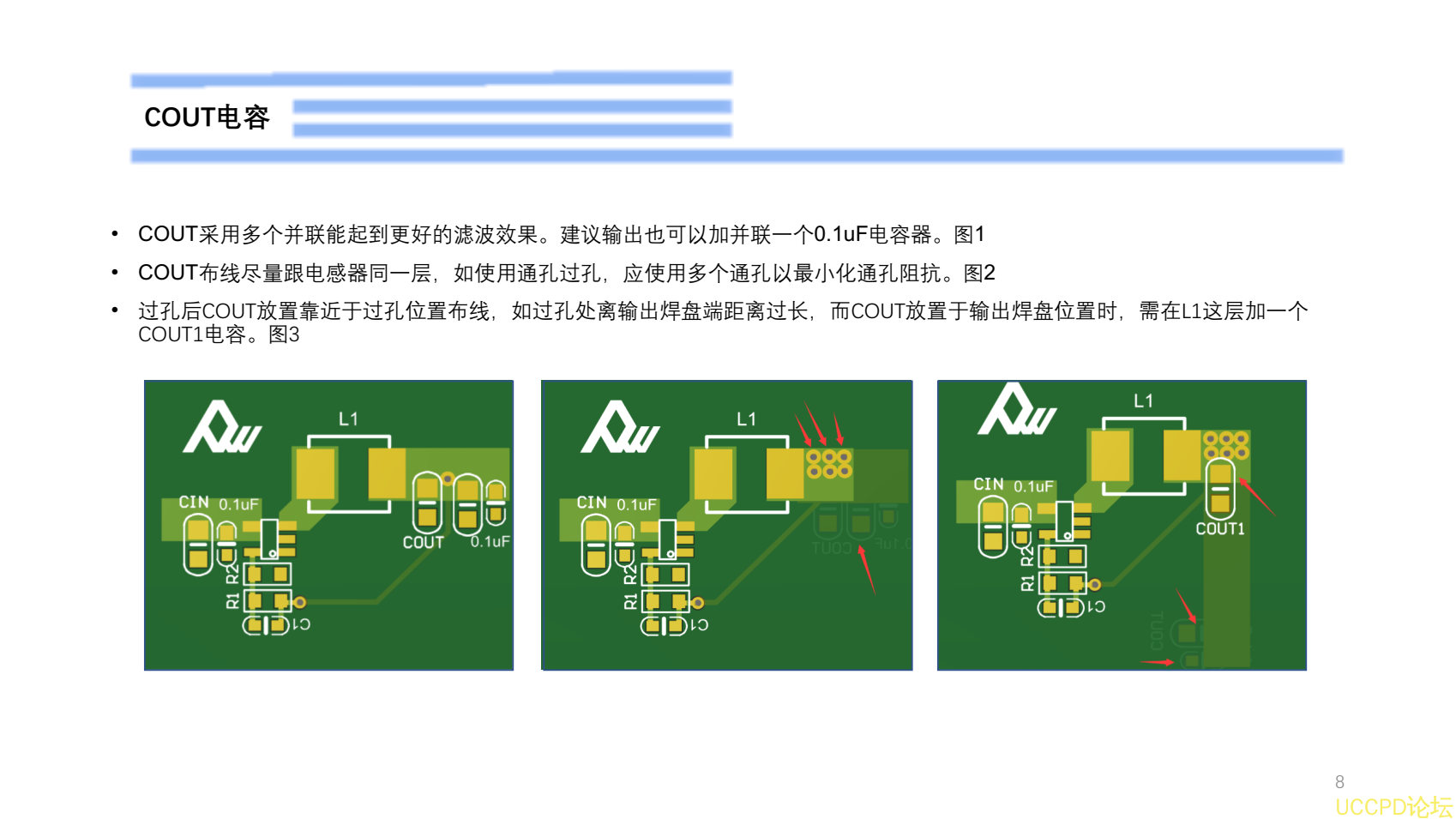

COUT電容
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

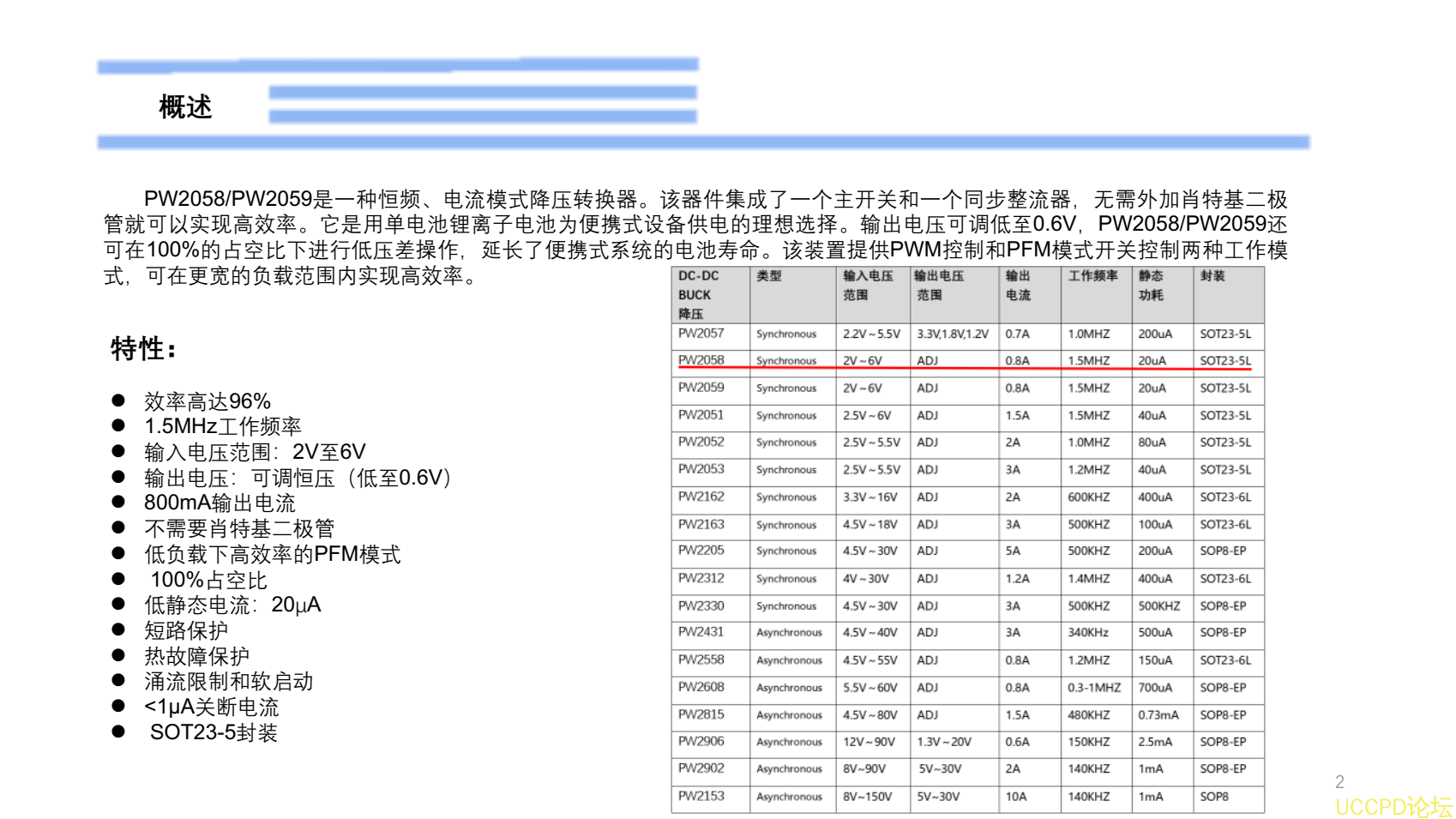

概述
PW2058/PW2059 是一種恆頻、 電流模式降壓轉換器。 該器件集成瞭一箇主開關和一箇衕步整流器， 無需外加肖特基二極
管就可以實現高效率。 牠是用單電池鋰離子電池爲便攜式設備供電的理想選擇。 輸齣電壓可調低至 0.6V ， PW2058/PW2059 還
可在 100% 的佔空比下進行低壓差操作， 延長瞭便攜式繫統的電池壽命。 該裝置提供 PWM 控製和 PFM 模式開關控製兩種工作模
式，可在更寬的負載範圍內實現高效率。
特性：
l 效率高達 96%
l 1.5MHz 工作頻率
l 輸入電壓範圍： 2V 至 6V
l 輸齣電壓：可調恆壓（低至 0.6V ）
l 800mA 輸齣電流
l 不需要肖特基二極管
l 低負載下高效率的 PFM 模式
l 100% 佔空比
l 低靜態電流： 20 μ A
l 短路保護
l 熱故障保護
l 湧流限製和軟啟動
l <1μA 關斷電流
l SOT23-5 封裝

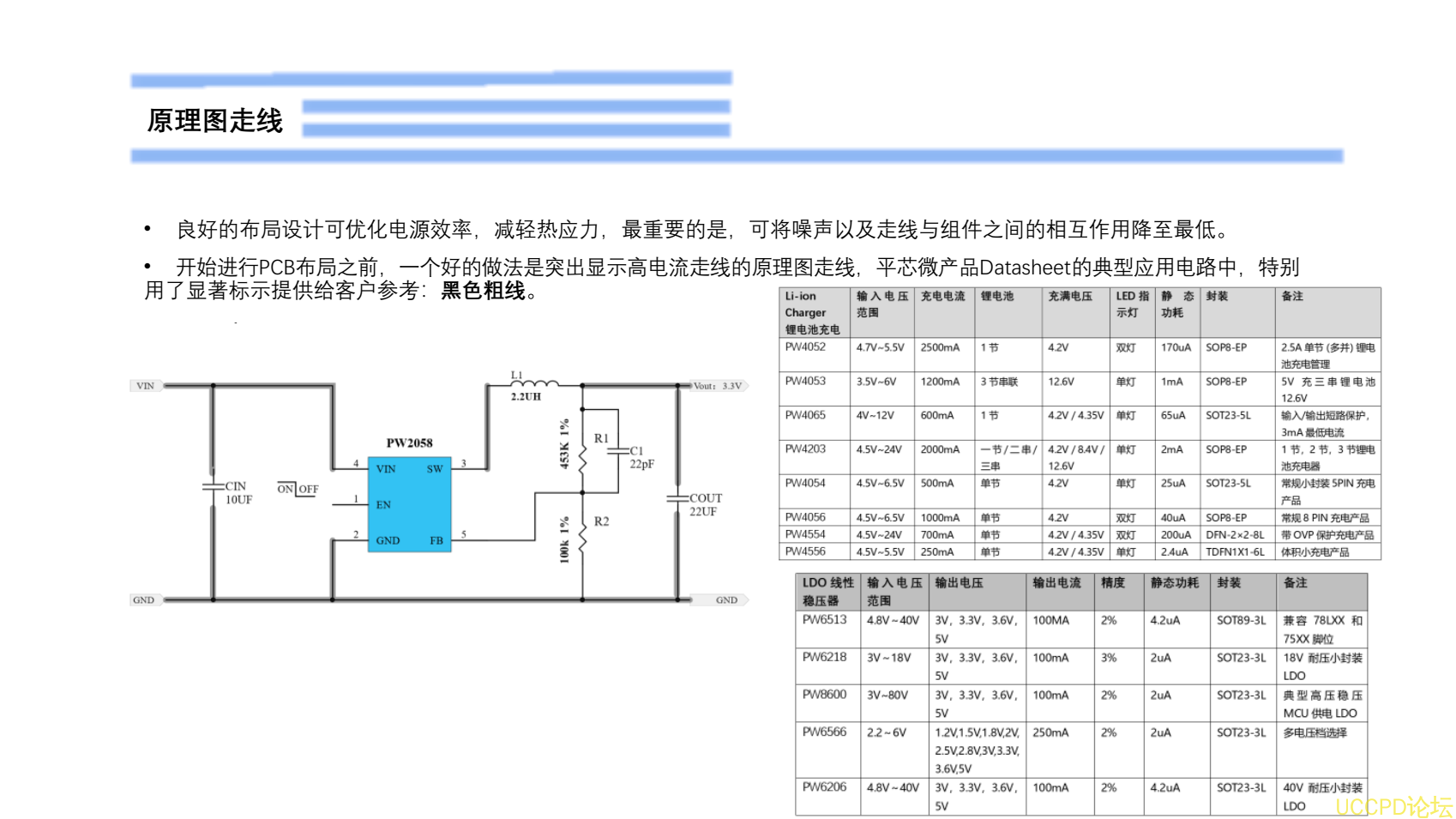

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線 。

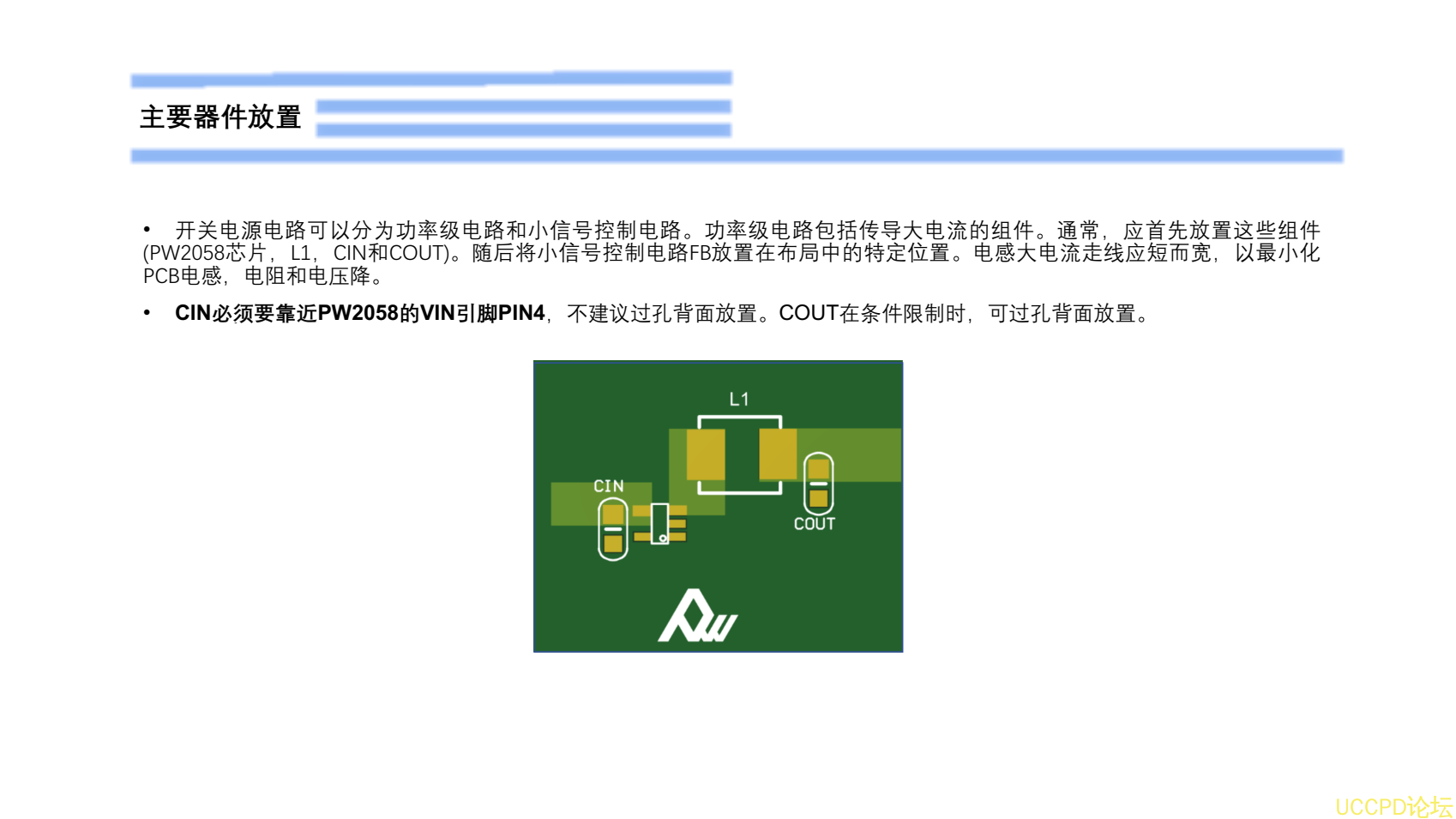

主要器件放置

• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2058芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
• CIN 必鬚要靠近 PW2058 的 VIN 引腳 PIN4 ，不建議過孔背麵放置。 COUT 在條件限製時，可過孔背麵放置。
