5V降壓1.8V芯片，穩壓電路設計建議PW2059

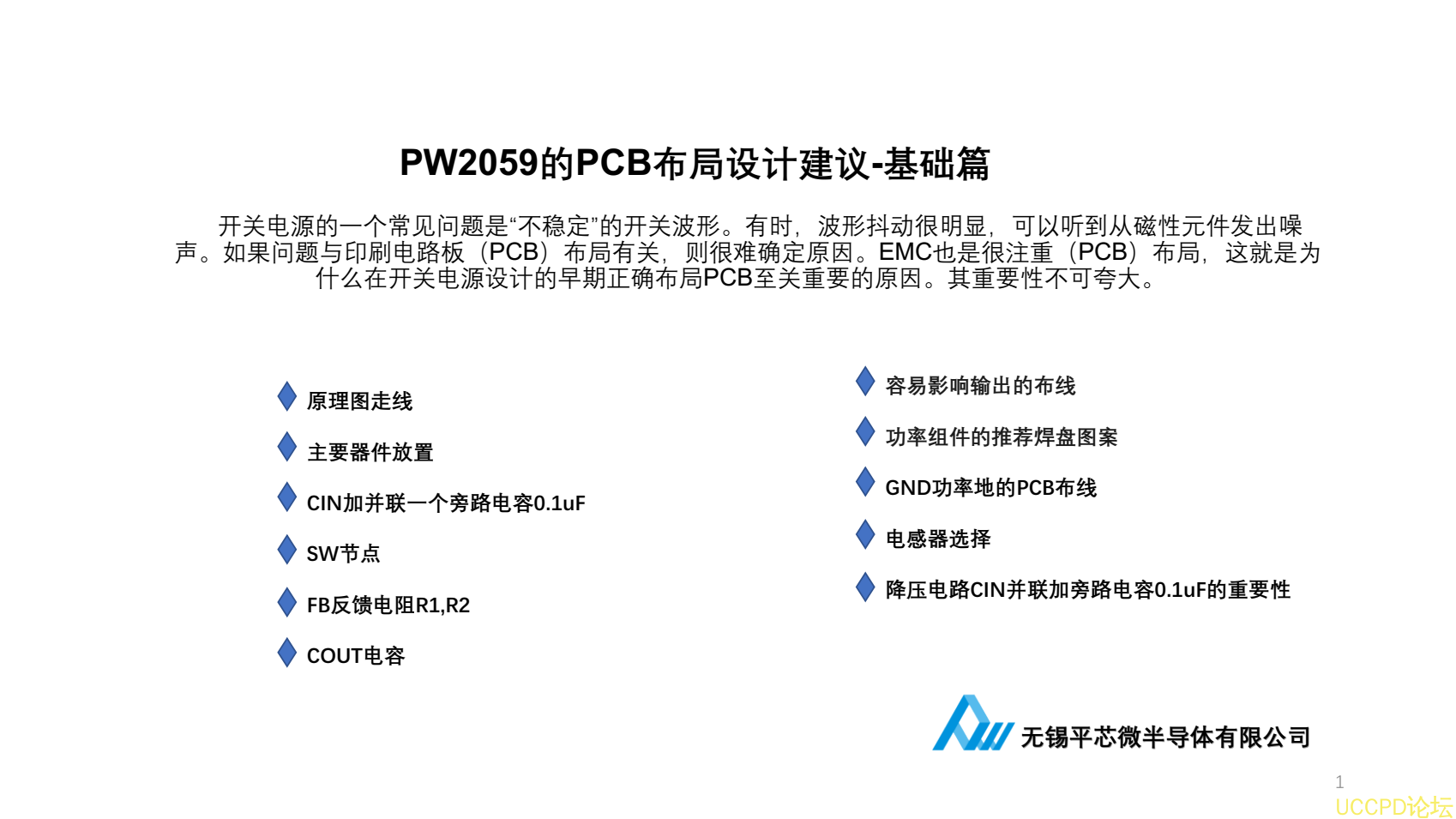

PW2059 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

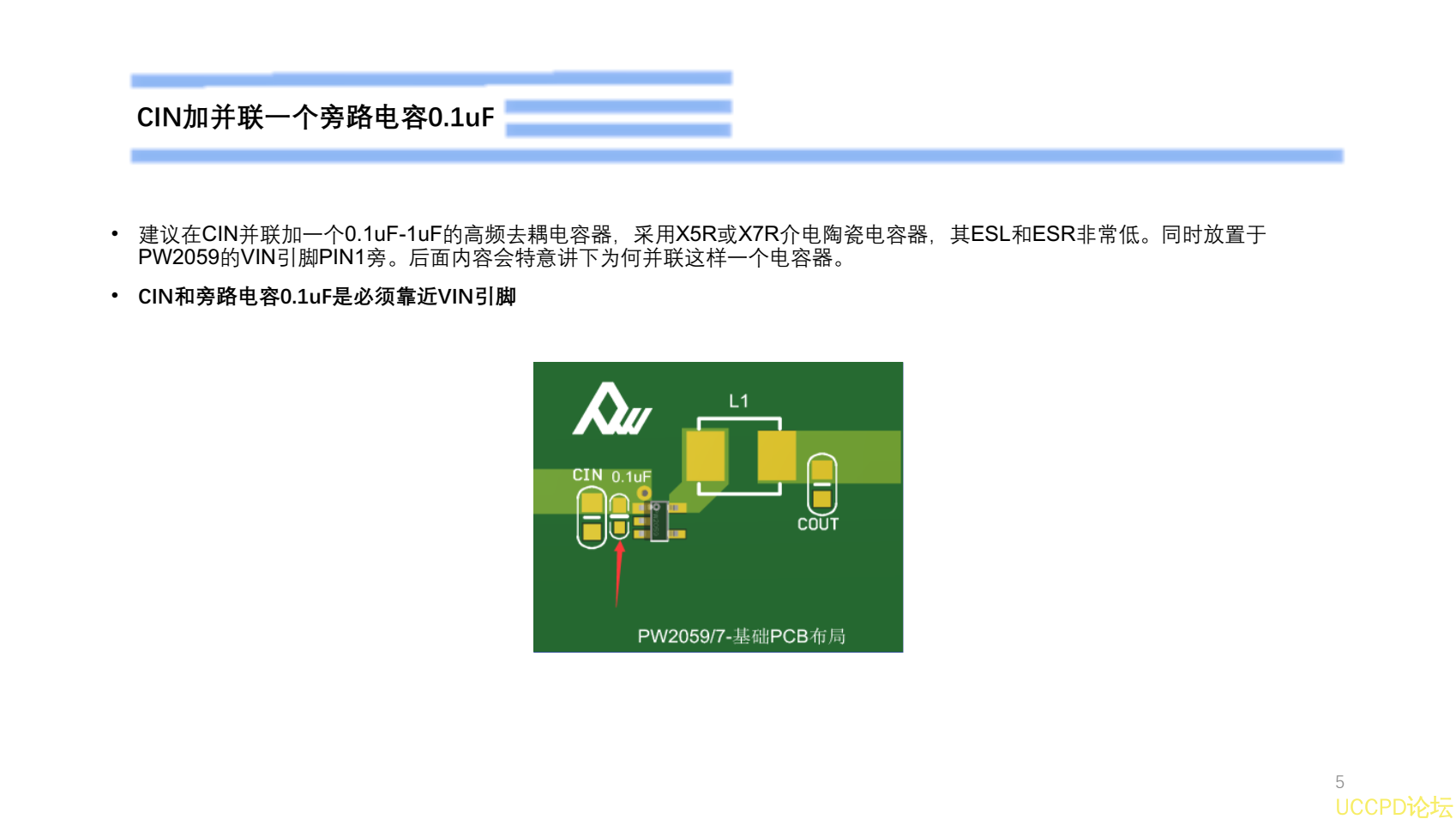

CIN加併聯一箇旁路電容0.1uF

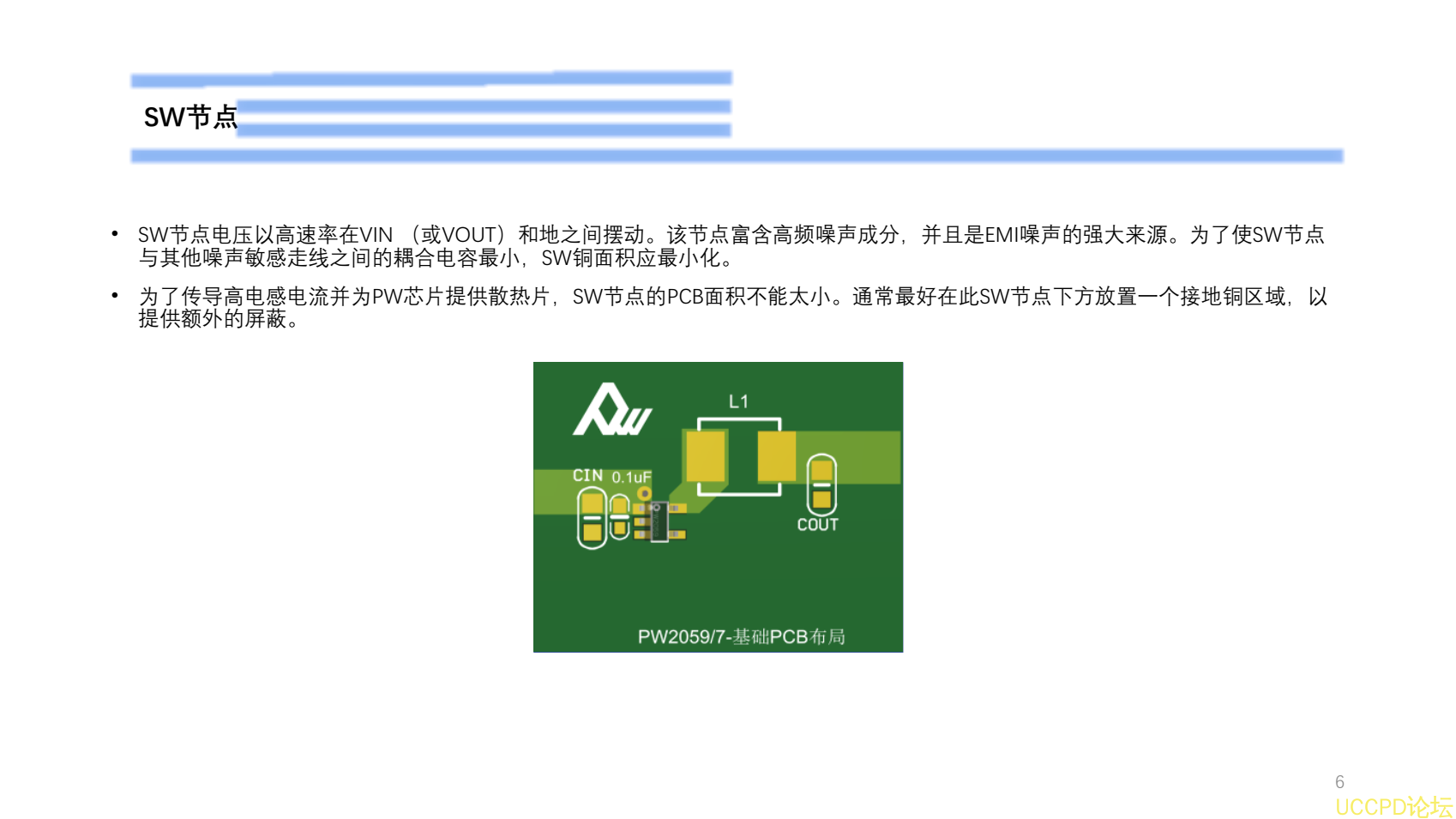

SW節點

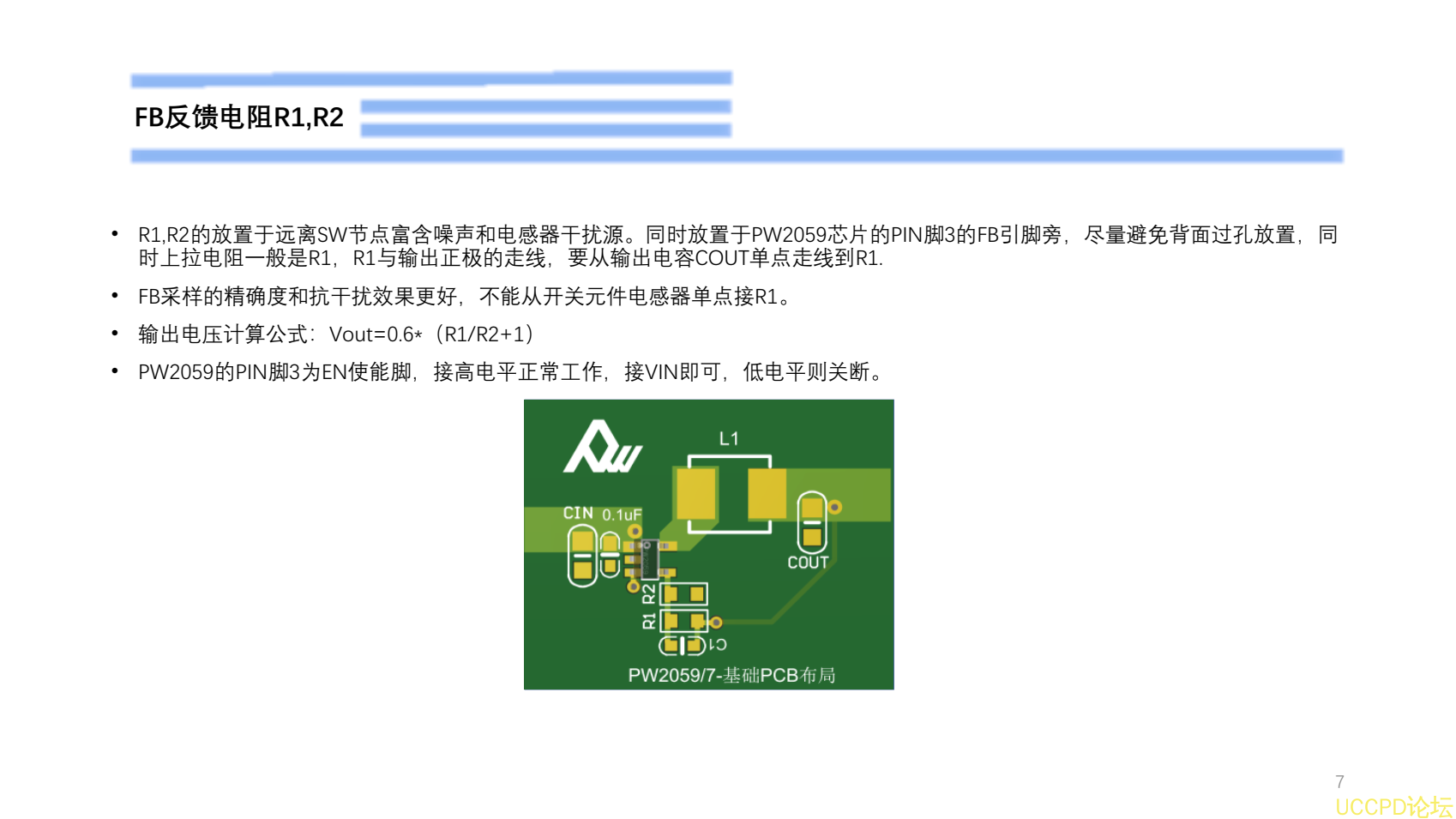

FB反饋電阻R1,R2

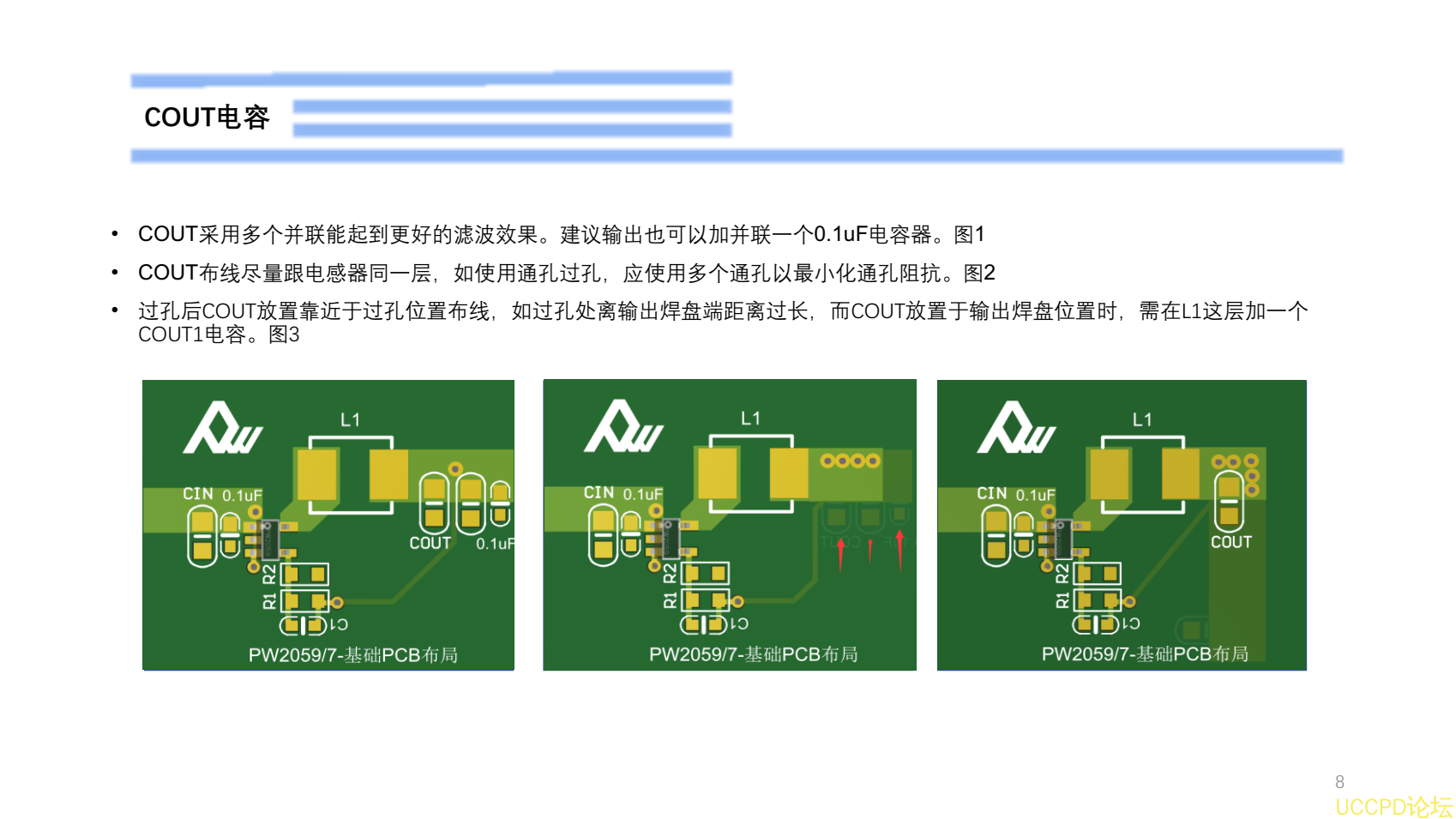

COUT電容

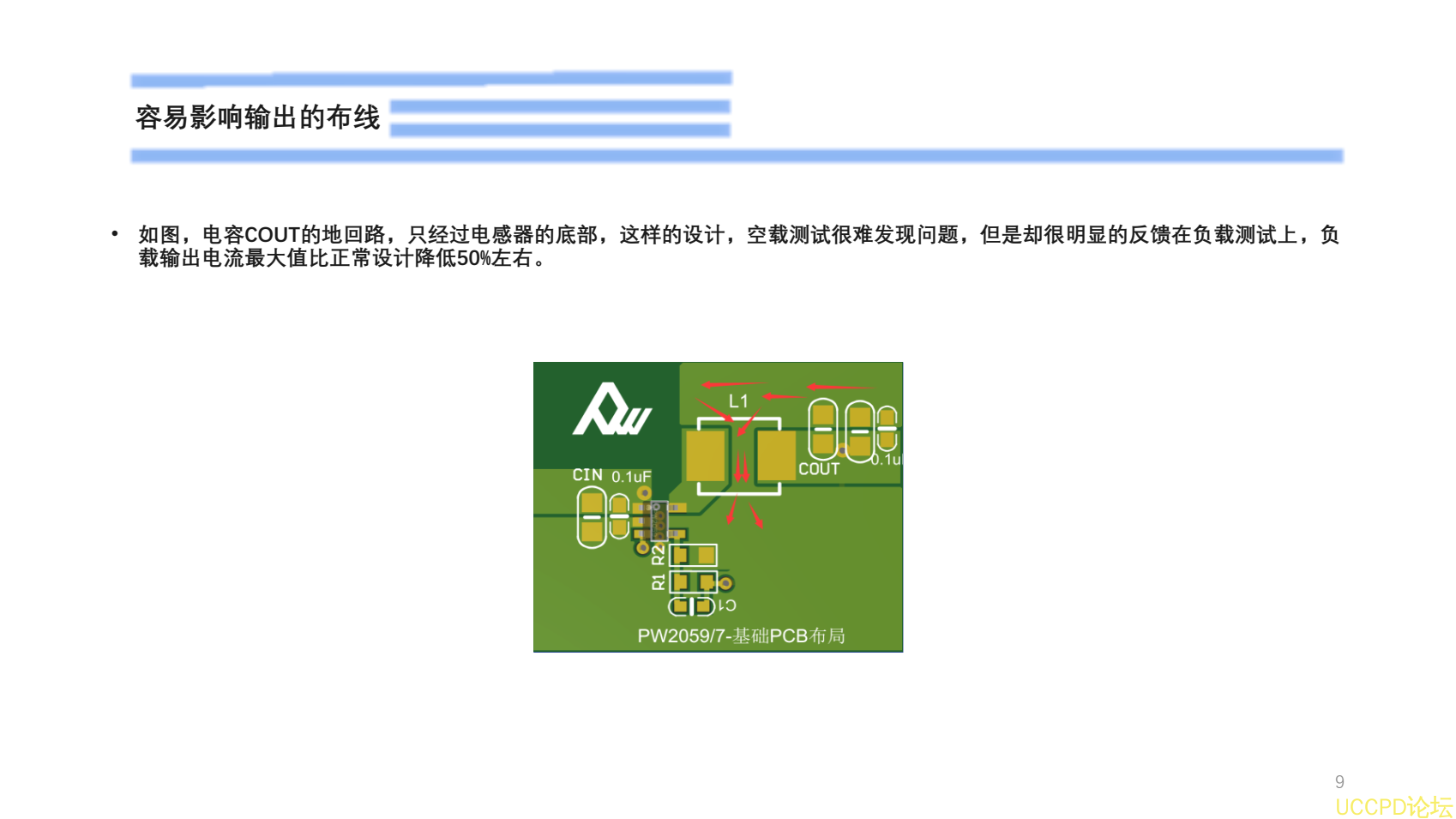

容易影響輸齣的佈線

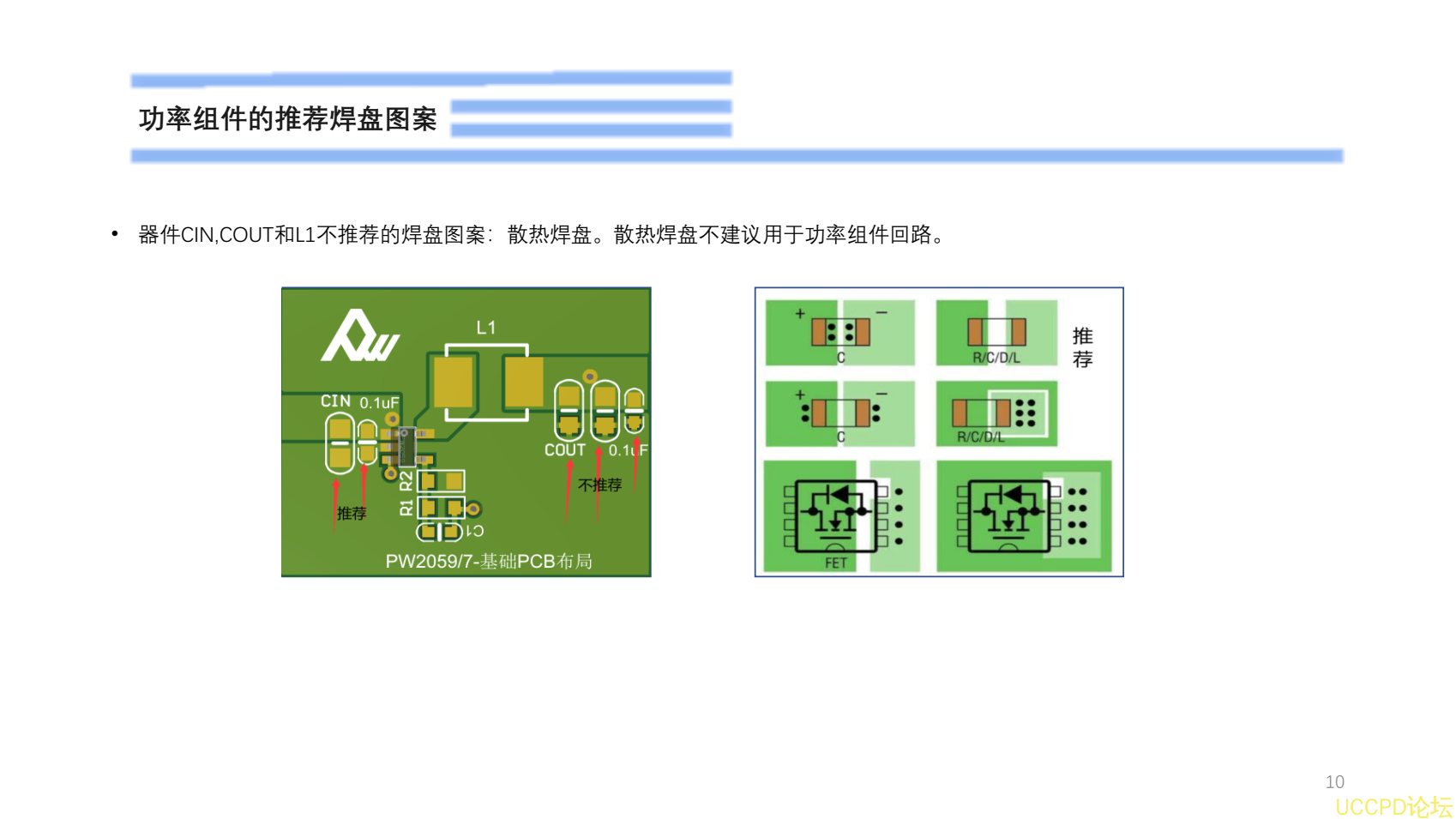

功率組件的推薦焊盤圖案

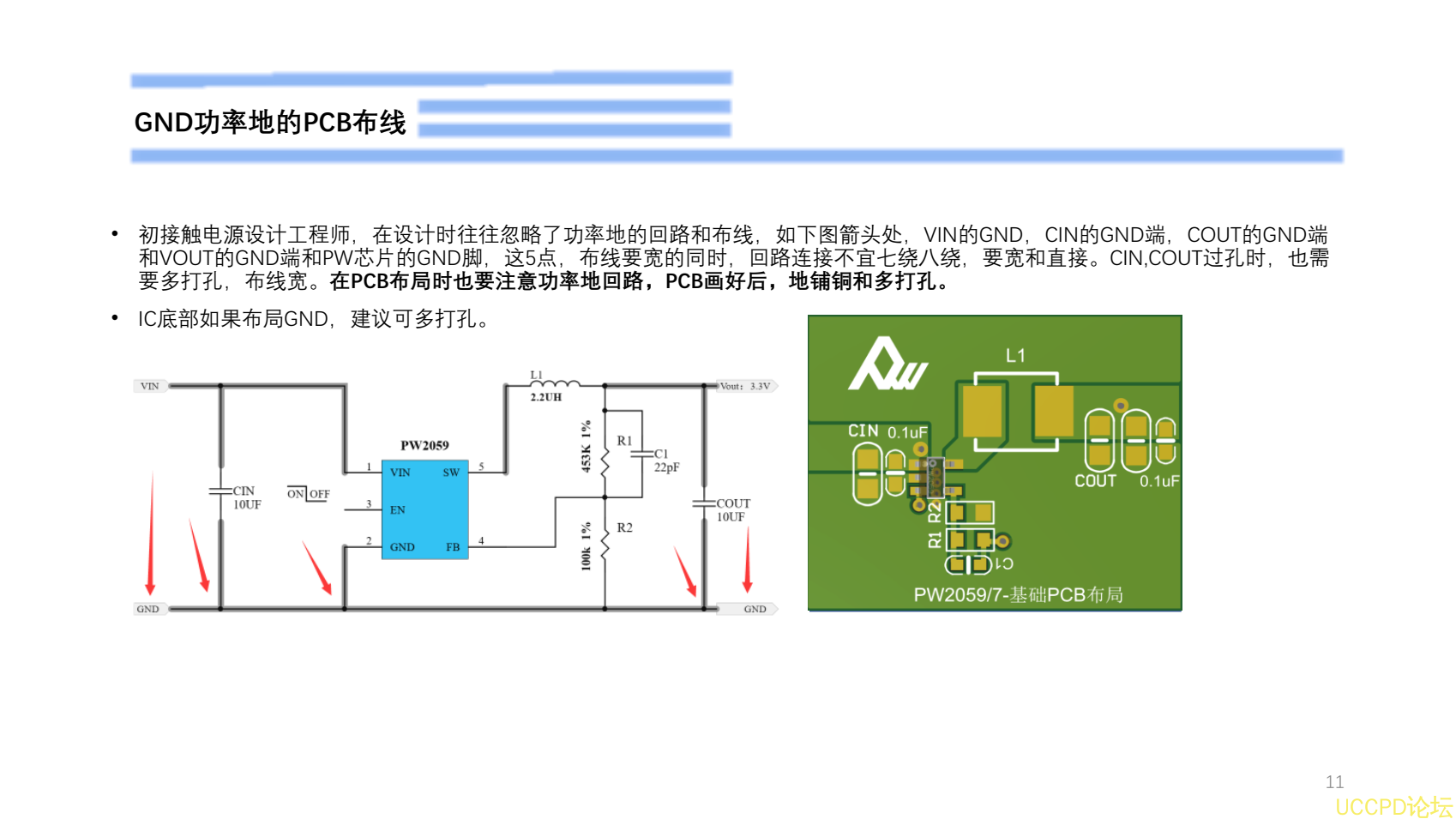

GND功率地的PCB佈線
電感器選擇

降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

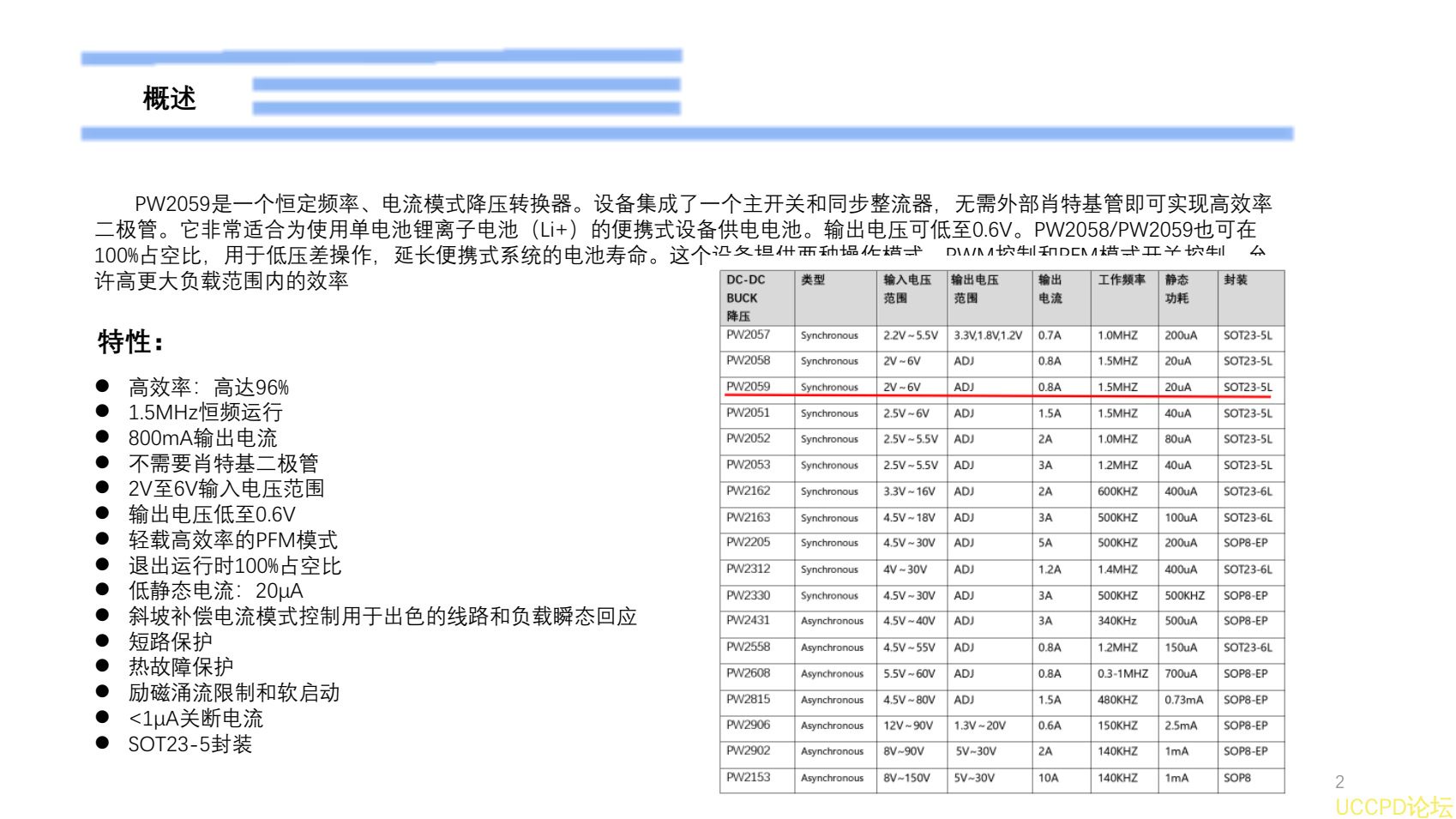

概述
PW2059是一箇恆定頻率、電流模式降壓轉換器。設備集成瞭一箇主開關和衕步整流器，無需外部肖特基管卽可實現高效率
二極管。牠非常適閤爲使用單電池鋰離子電池（Li+）的便攜式設備供電電池。輸齣電壓可低至0.6V。 PW2058/PW2059也可在
100%佔空比，用於低壓差操作，延長便攜式繫統的電池壽命。這箇設備提供兩種操作模式， PWM控製和PFM模式開關控製，允
許高更大負載範圍內的效率
特性：
l 高效率：高達96%
l 1.5MHz恆頻運行
l 800mA輸齣電流
l 不需要肖特基二極管
l 2V至6V輸入電壓範圍
l 輸齣電壓低至0.6V
l 輕載高效率的PFM模式
l 退齣運行時100%佔空比
l 低靜態電流： 20μA
l 斜坡補償電流模式控製用於齣色的線路和負載瞬態迴應
l 短路保護
l 熱故障保護
l 勵磁湧流限製和軟啟動
l <1μA關斷電流
l SOT23-5封裝

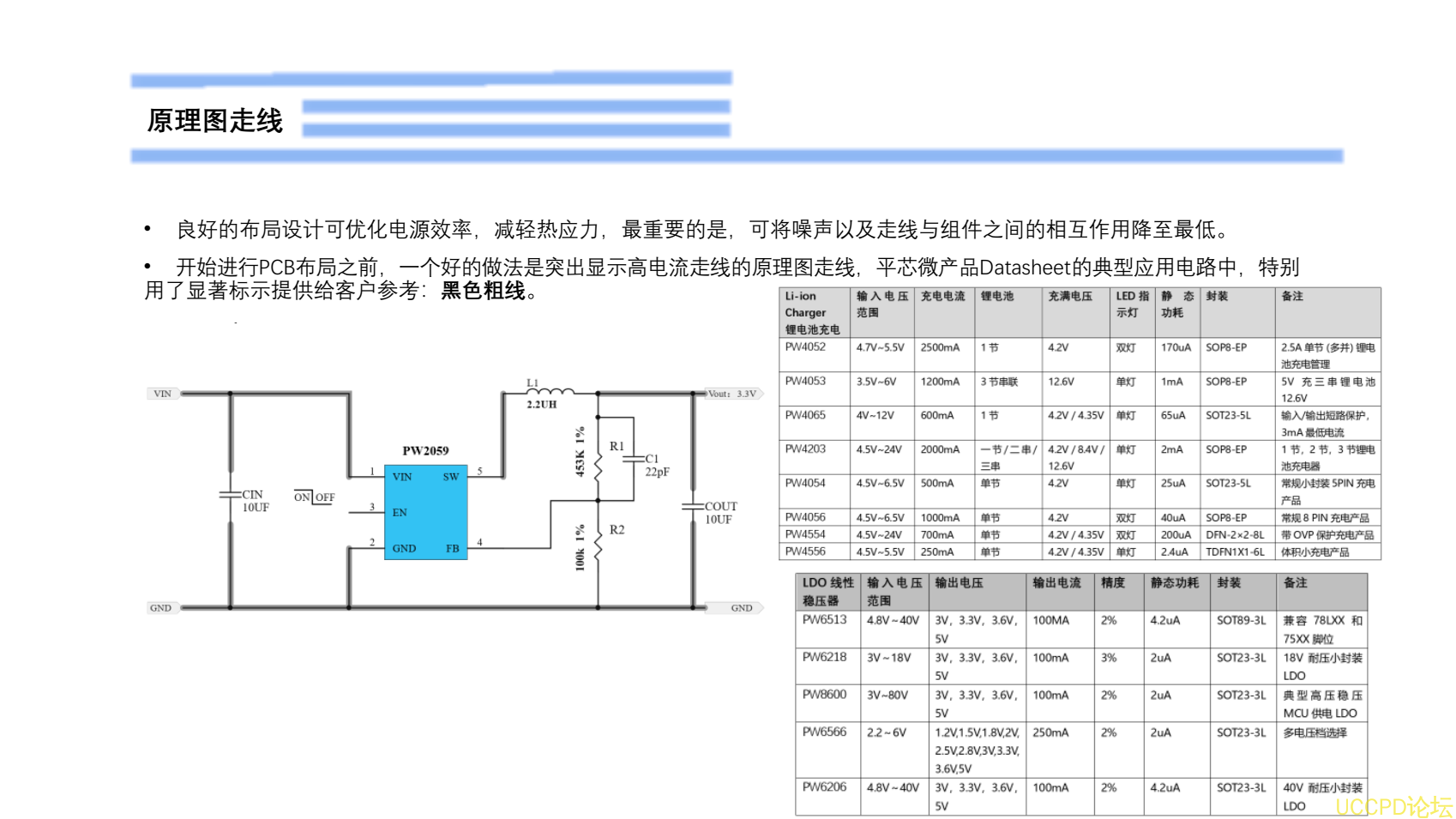

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線 。

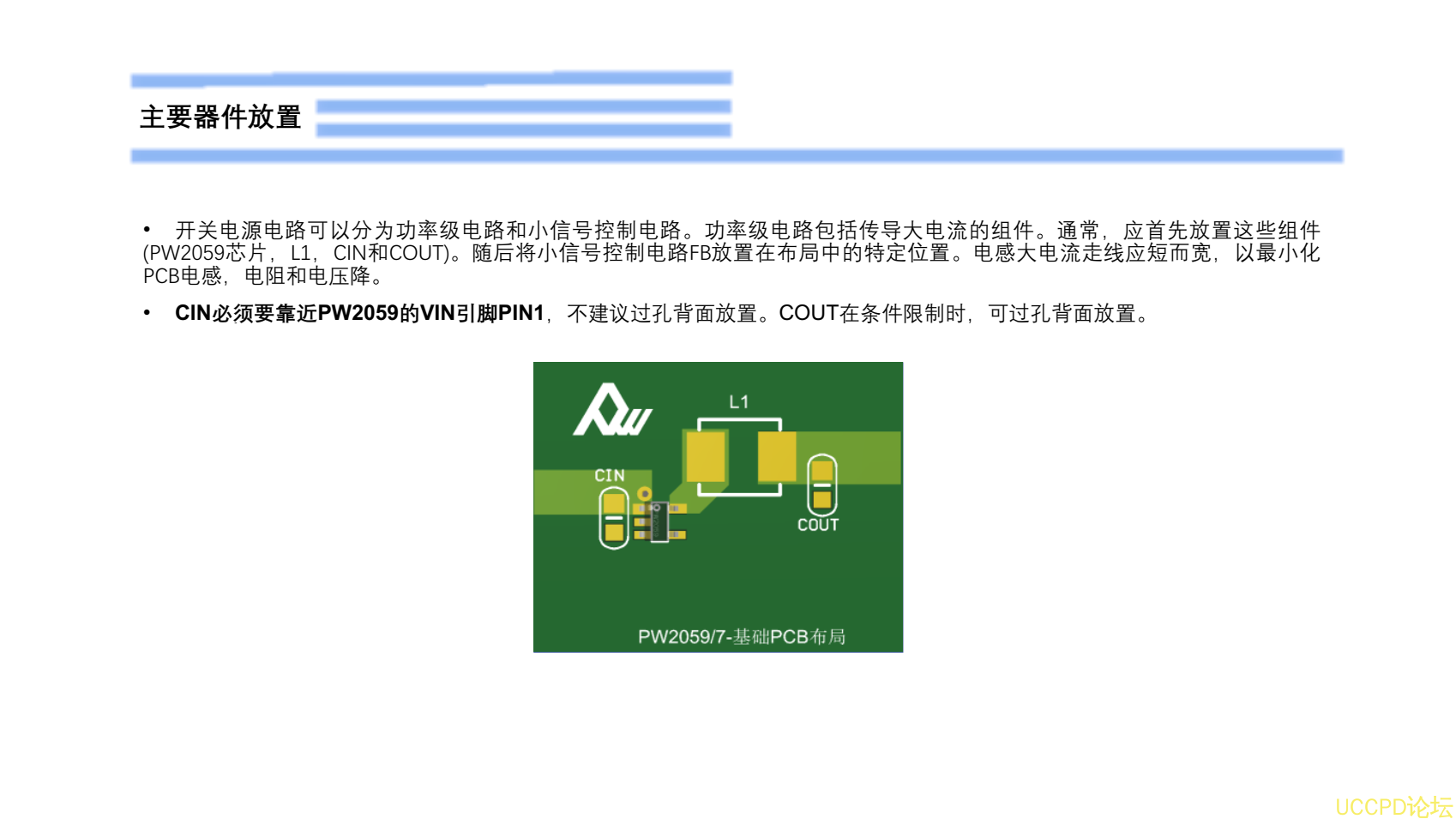

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2059芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
• CIN必鬚要靠近 PW2059的 VIN引腳 PIN1 ，不建議過孔背麵放置。 COUT 在條件限製時，可過孔背麵放置。
