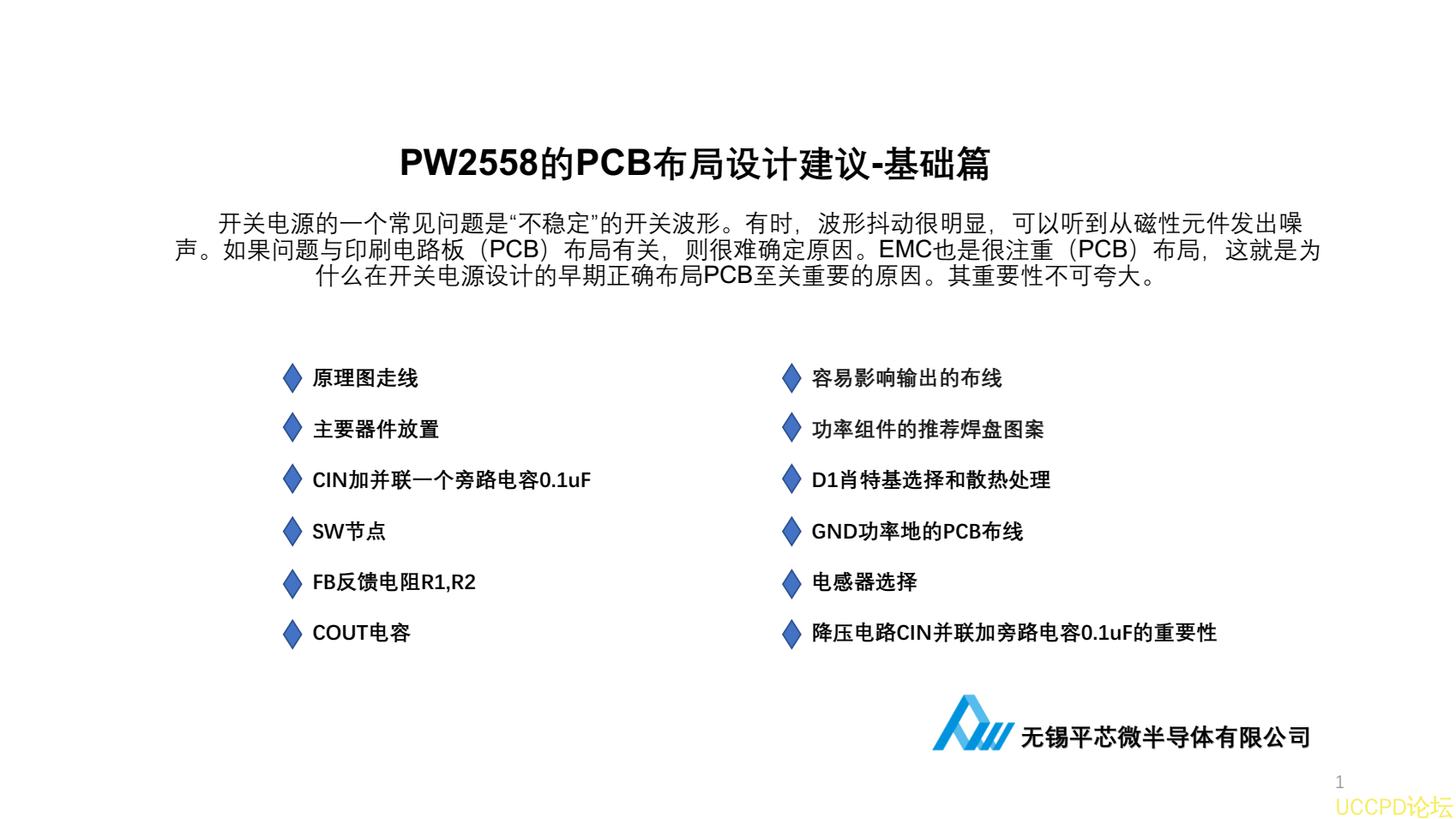

開關電源的一箇常見問題是“不穩定”的開關波形。有時,波形抖動很明顯,可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆( PCB )佈局有關,則很難確定原因。 EMC 也是很註重( PCB )佈局,這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF

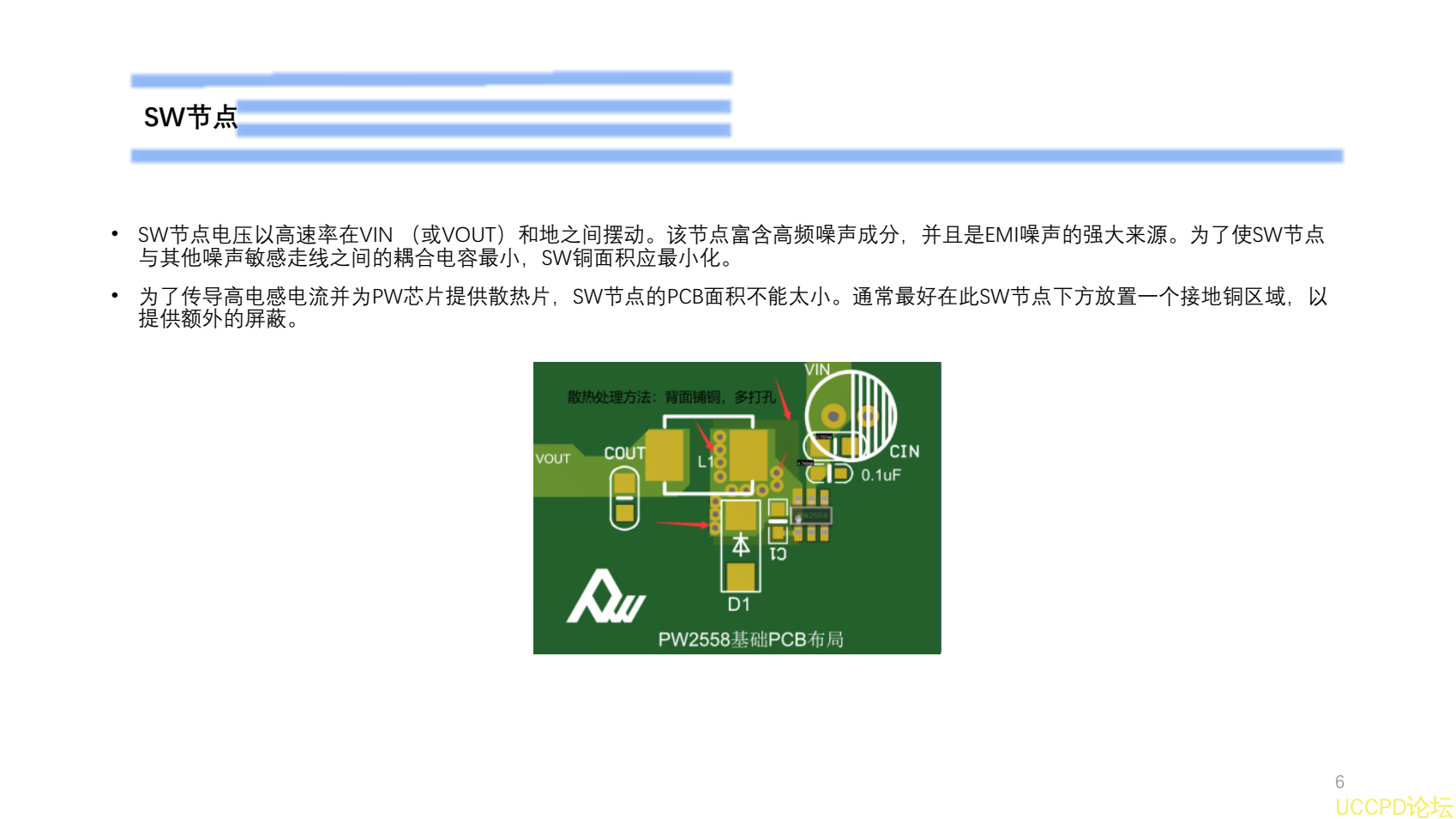

SW節點
FB反饋電阻R1,R2

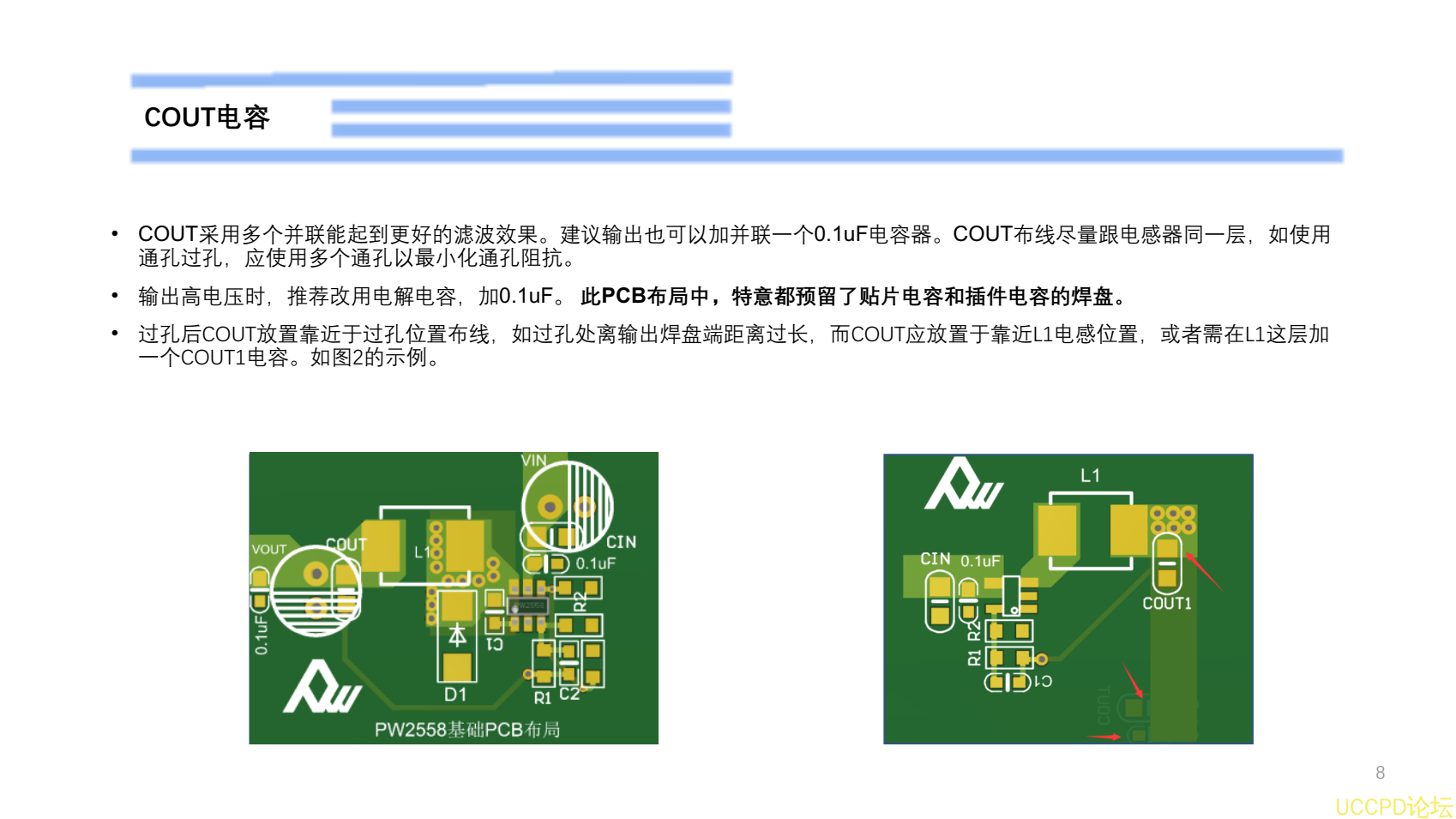

COUT電容

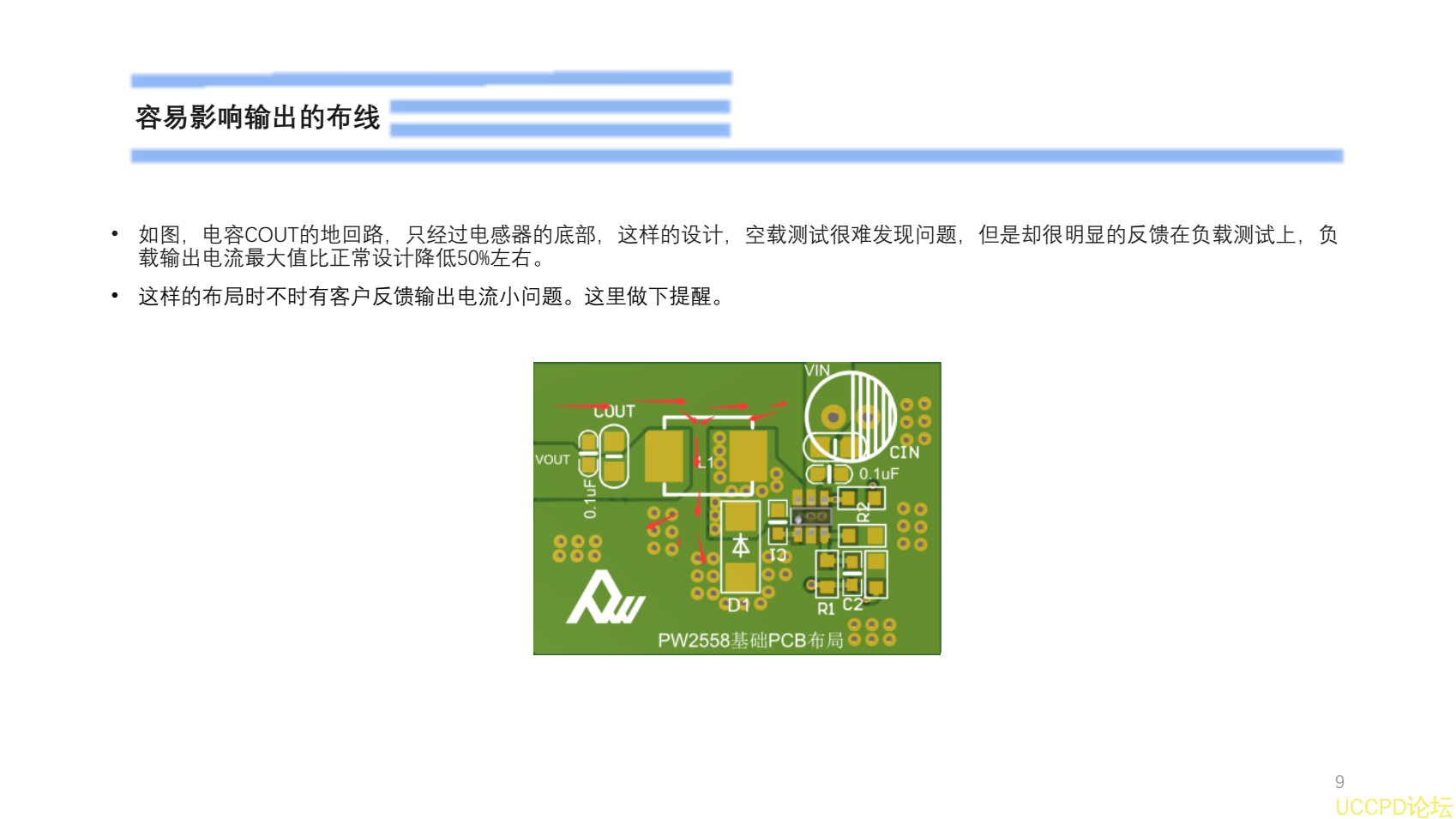

容易影響輸齣的佈線

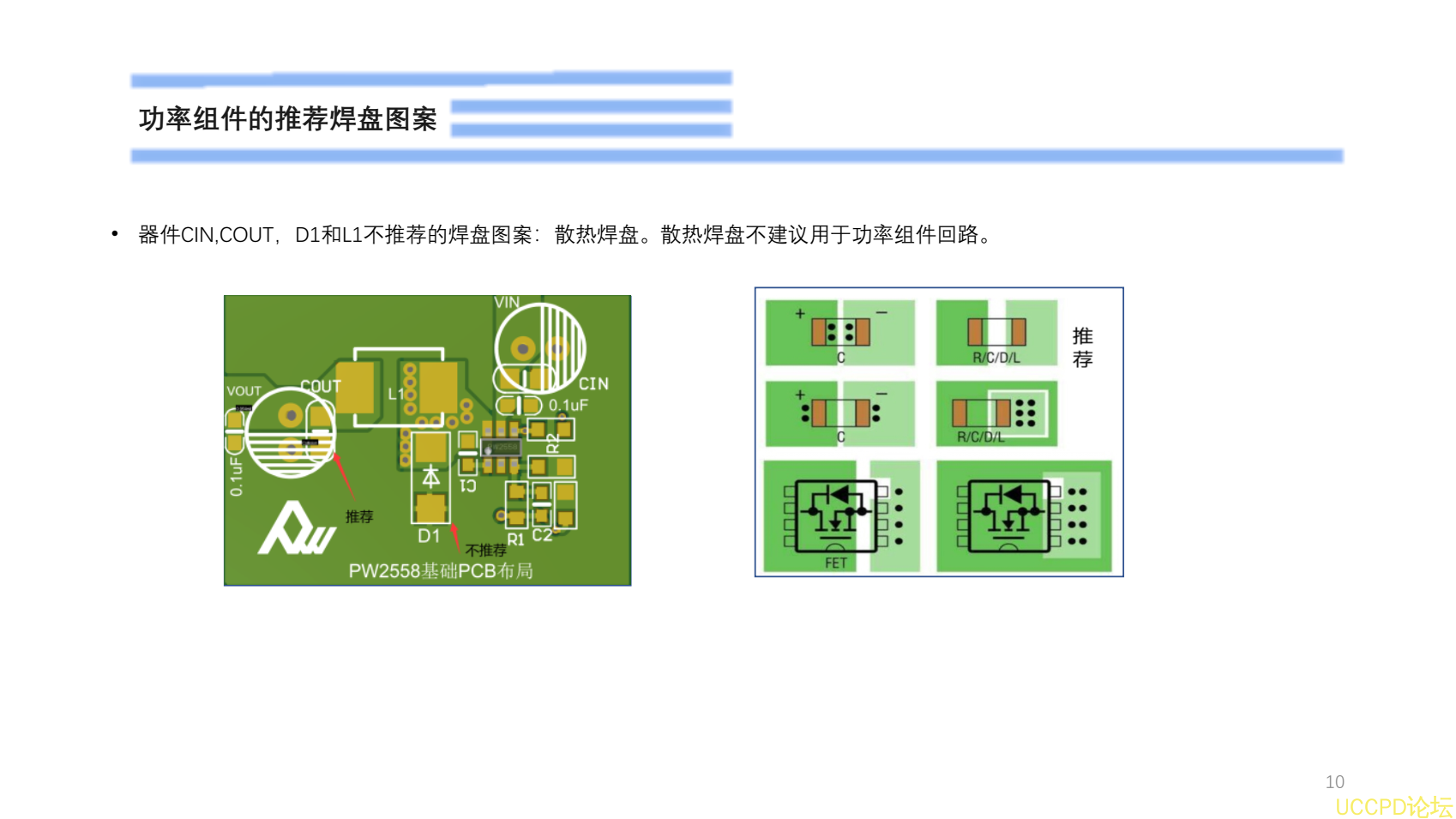

功率組件的推薦焊盤圖案

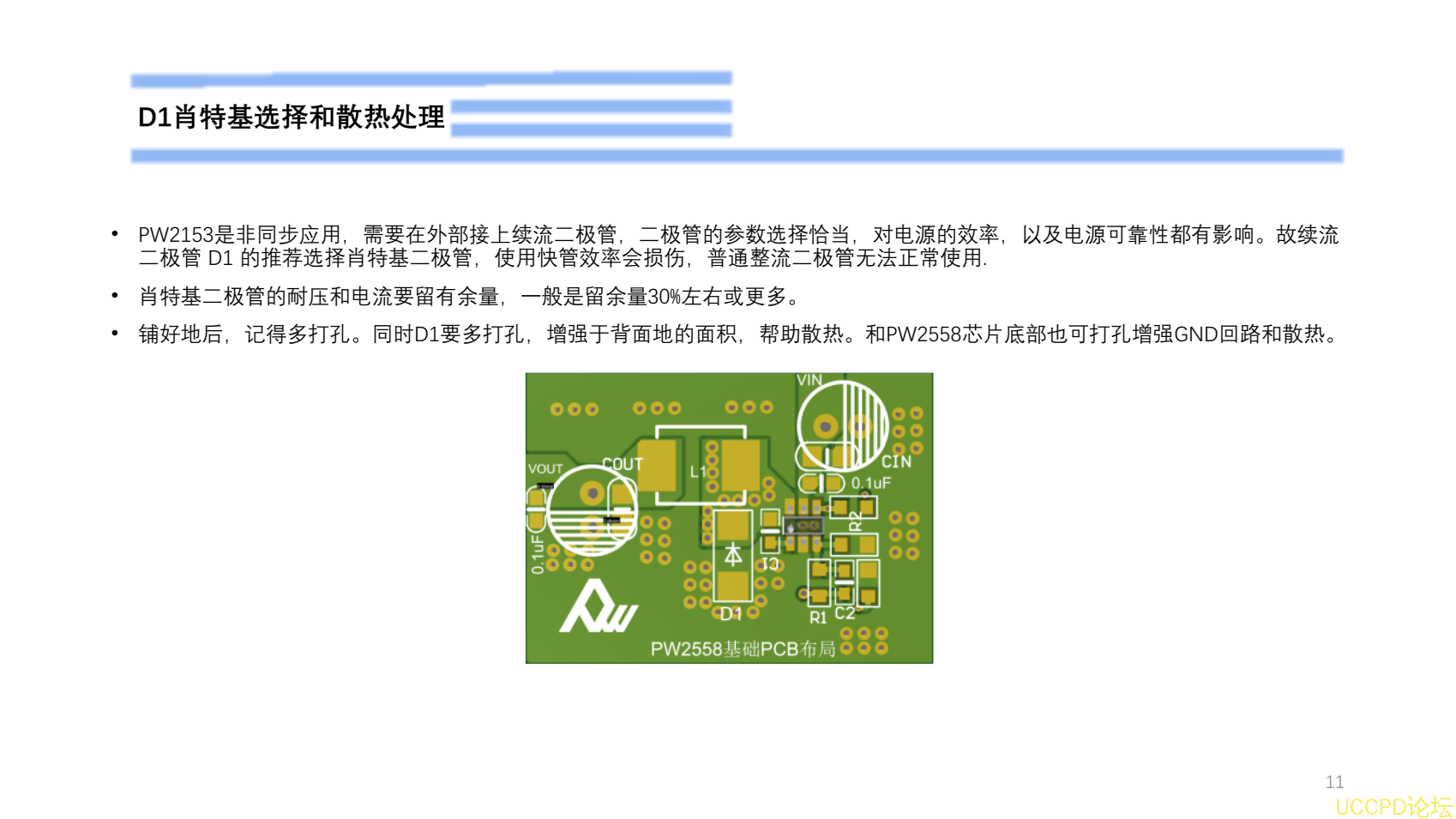

D1肖特基選擇和散熱處理
GND功率地的PCB佈線

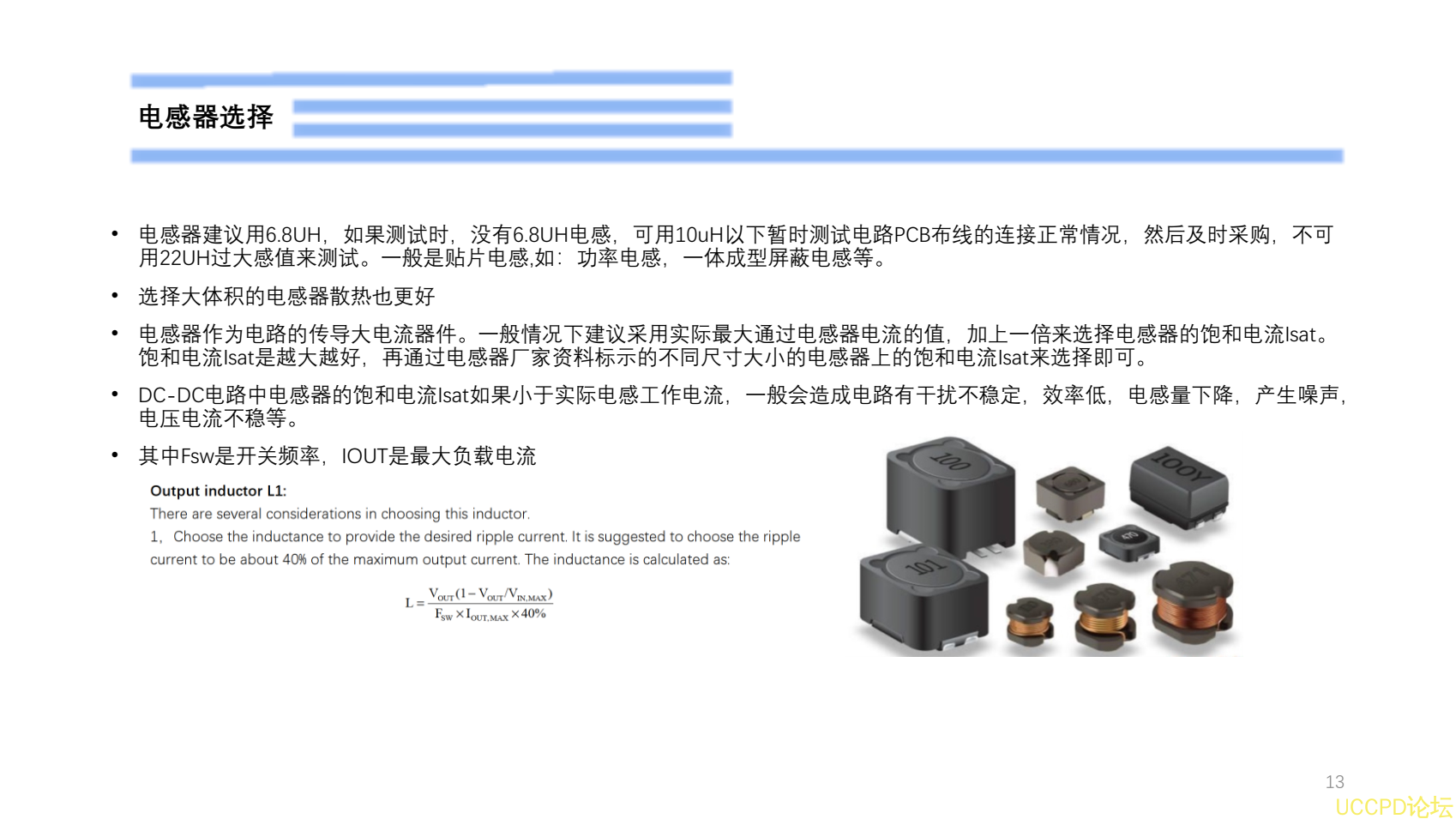

電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要 性
代理商:深圳市誇剋微科技 鄭先生 :13528458039 QQ 2867714804

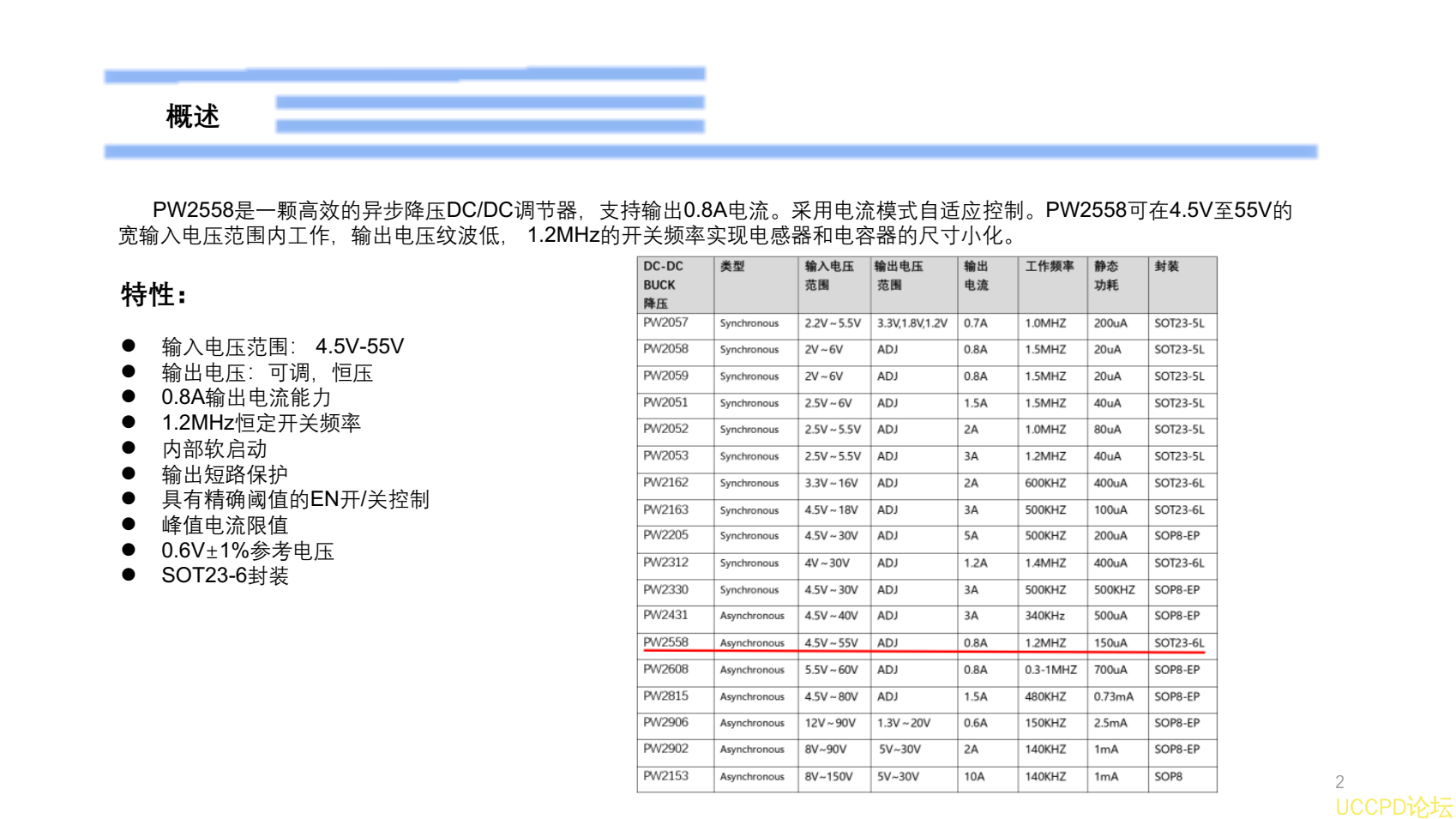

概述
PW2558
是一顆高效的異步降壓
DC/DC
調節器,支持輸齣
0.8A
電流。採用電流模式自適應控製。
PW2558
可在
4.5V
至
55V
的
寬輸入電壓範圍內工作,輸齣電壓紋波低,
1.2MHz
的開關頻率實現電感器和電容器的尺寸小化。
特性:
輸入電壓範圍:
4.5V-55V
輸齣電壓:可調,恆壓
0.8A
輸齣電流能力
1.2MHz
恆定開關頻率
內部軟啟動
輸齣短路保護
具有精確閾值的
EN
開
/
關控製
峰值電流限值
0.6V
±
1%
蔘考電壓
SOT23-6
封裝
原理圖走線
•
良好的佈局設計可優化電源效率,減輕熱應力,最重要的是,可將噪聲以及走線與組件之間的相互作用降至最低。
•
開始進行PCB佈局之前, 一箇好的做法是突齣顯示高電流走線的原理圖走線, 平芯微産品Datasheet的典型應用電路中, 特彆
用瞭显著標示提供給客戶蔘考: 黑色粗線
。

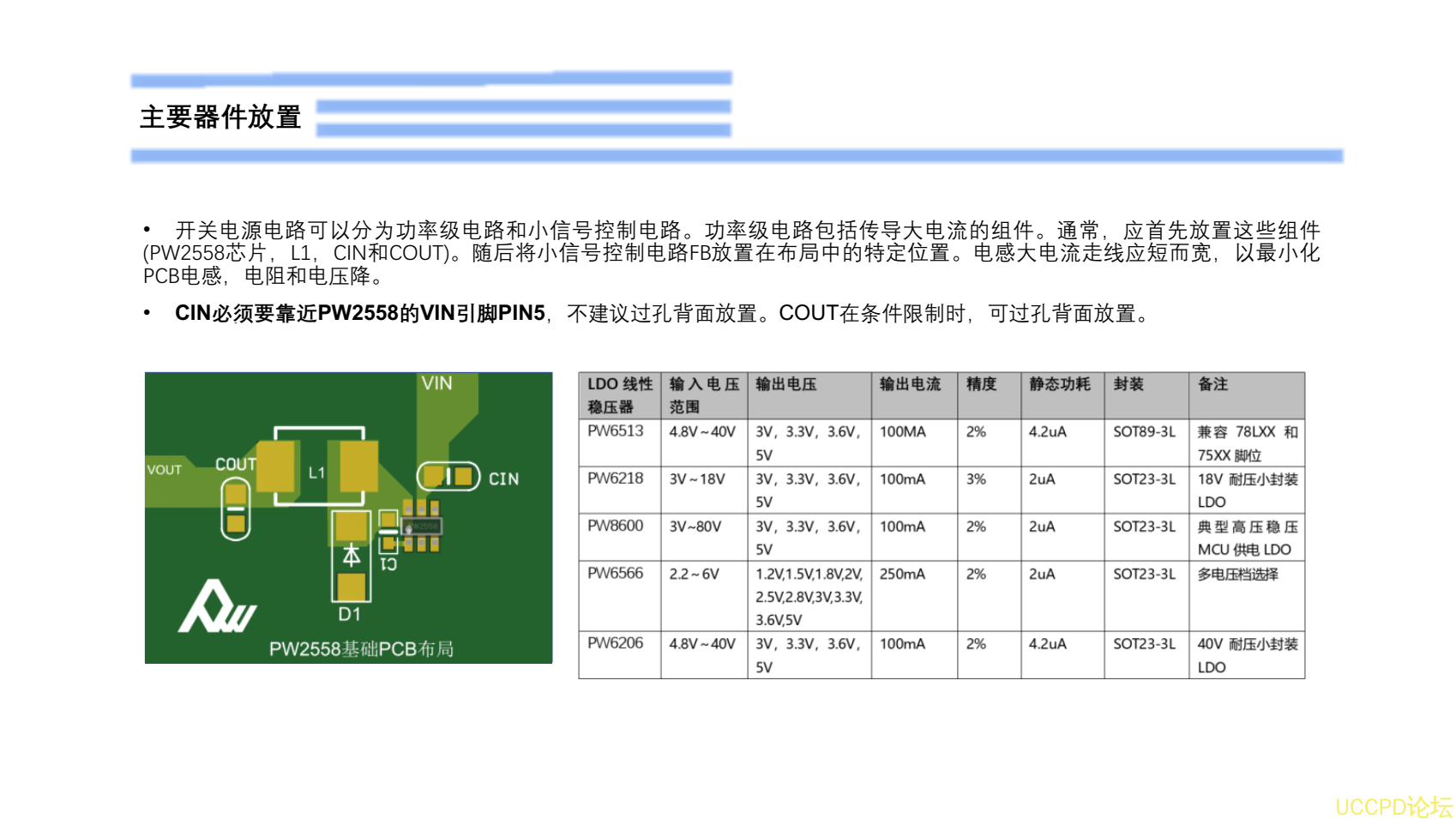

主要器件放置
•
開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常, 應首先放置這些組件
(PW2558芯片, L1, CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬, 以最小化
PCB電感,電阻和電壓降。
•
CIN必鬚要靠近
PW2558的
VIN引腳
PIN5
,不建議過孔背麵放置。 COUT
在條件限製時,可過孔背麵放置。
