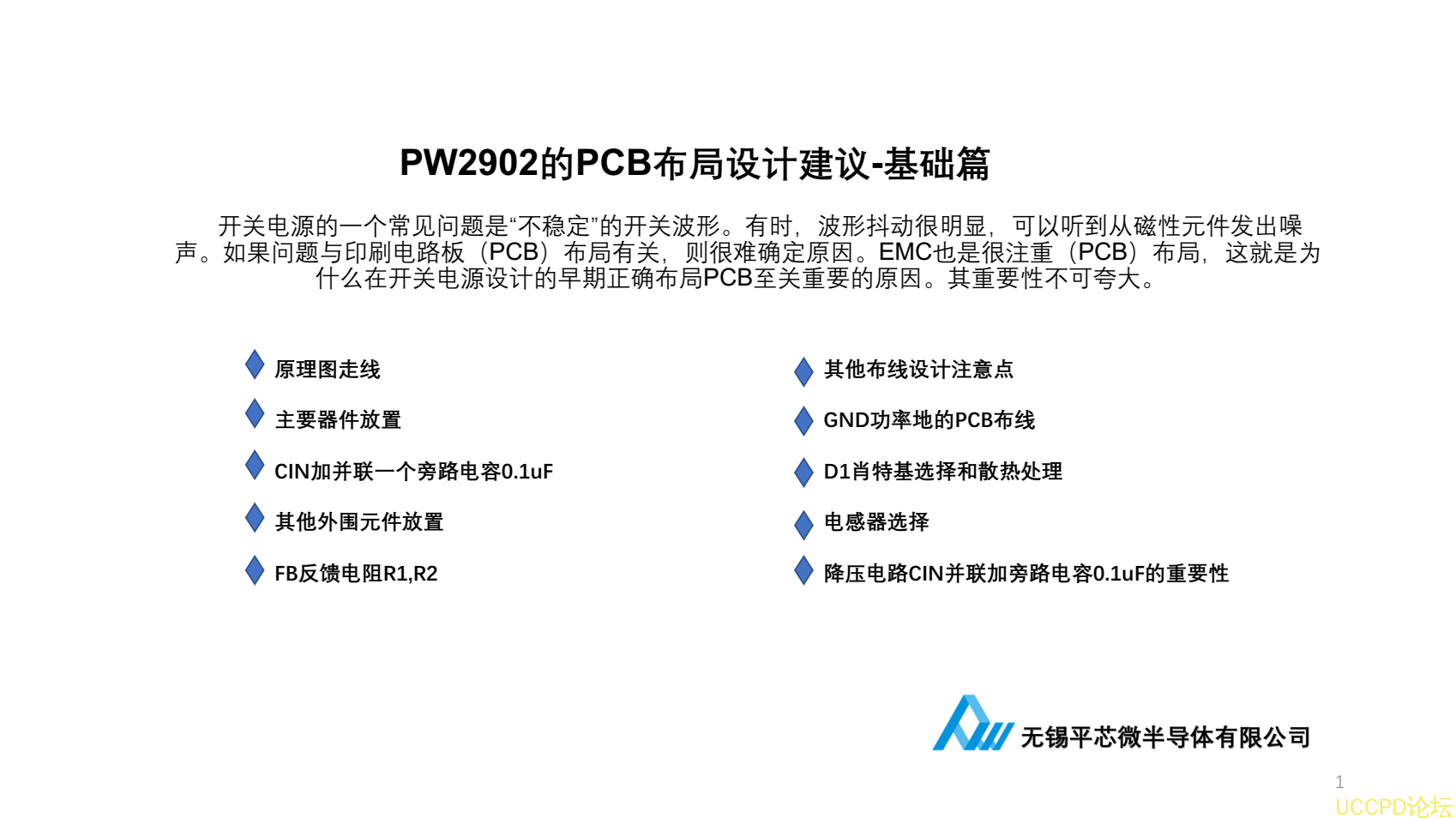

PW2902 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF

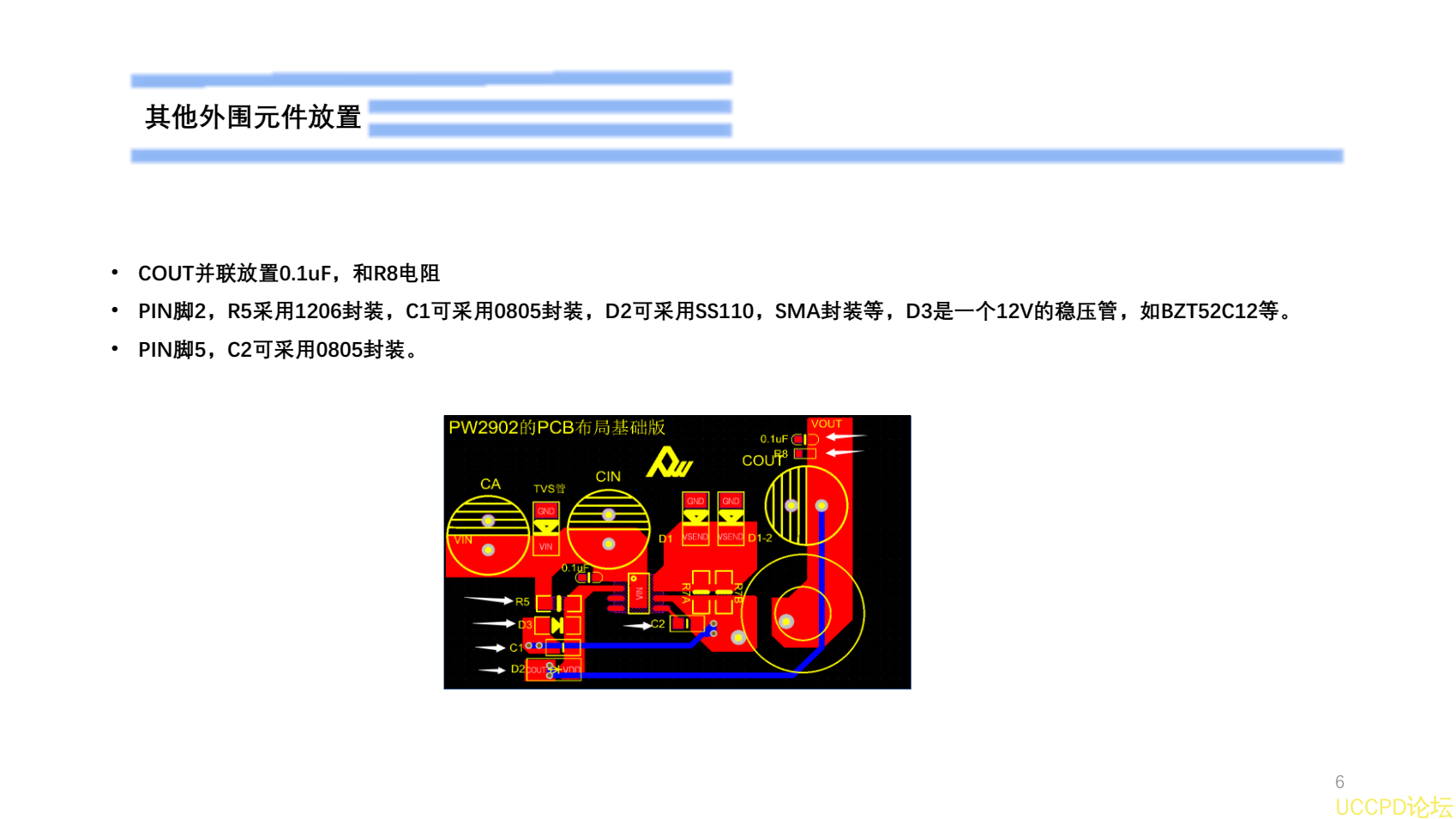

其他外圍元件放置
FB反饋電阻R1,R2

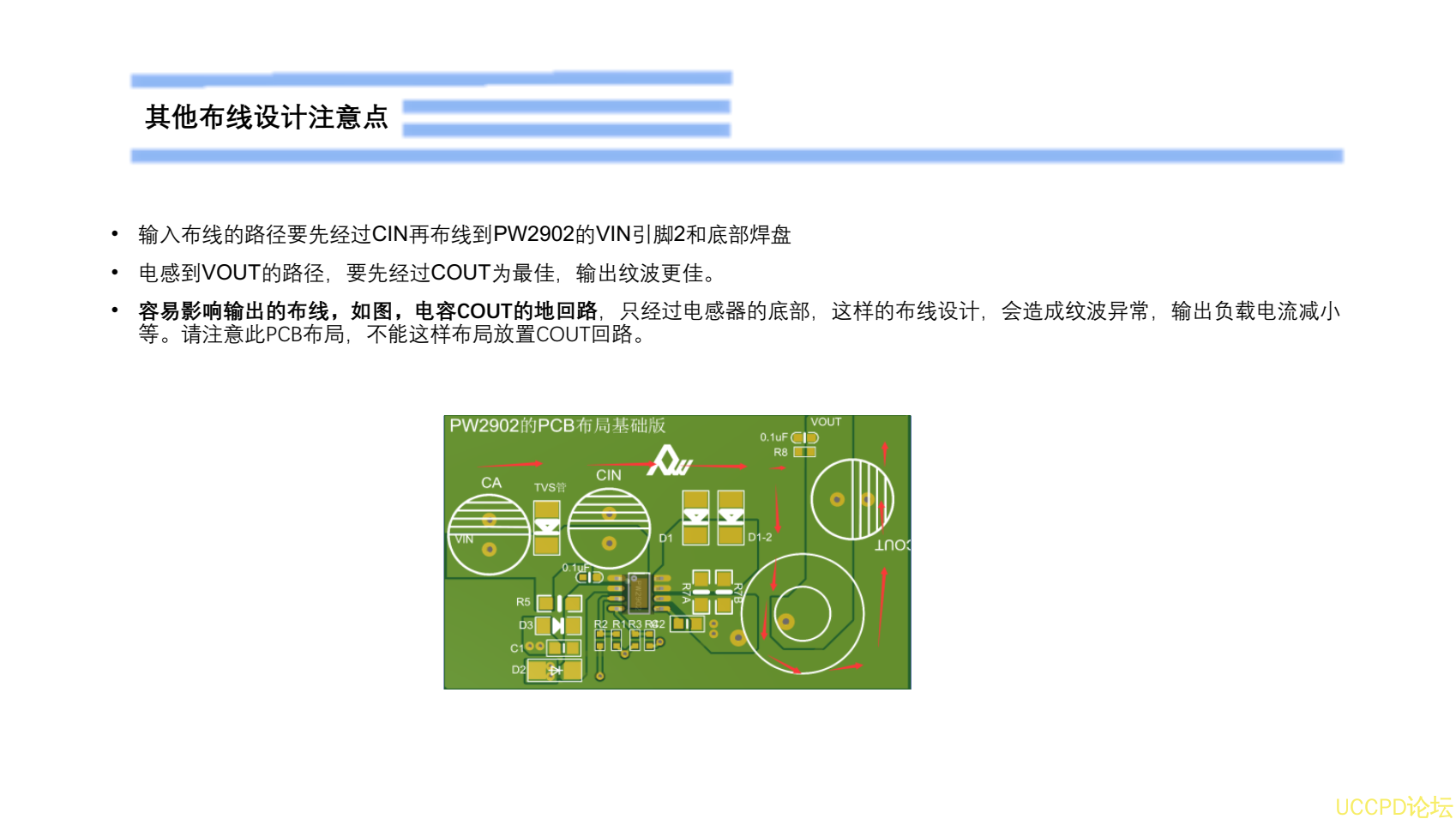

其他佈線設計註意點

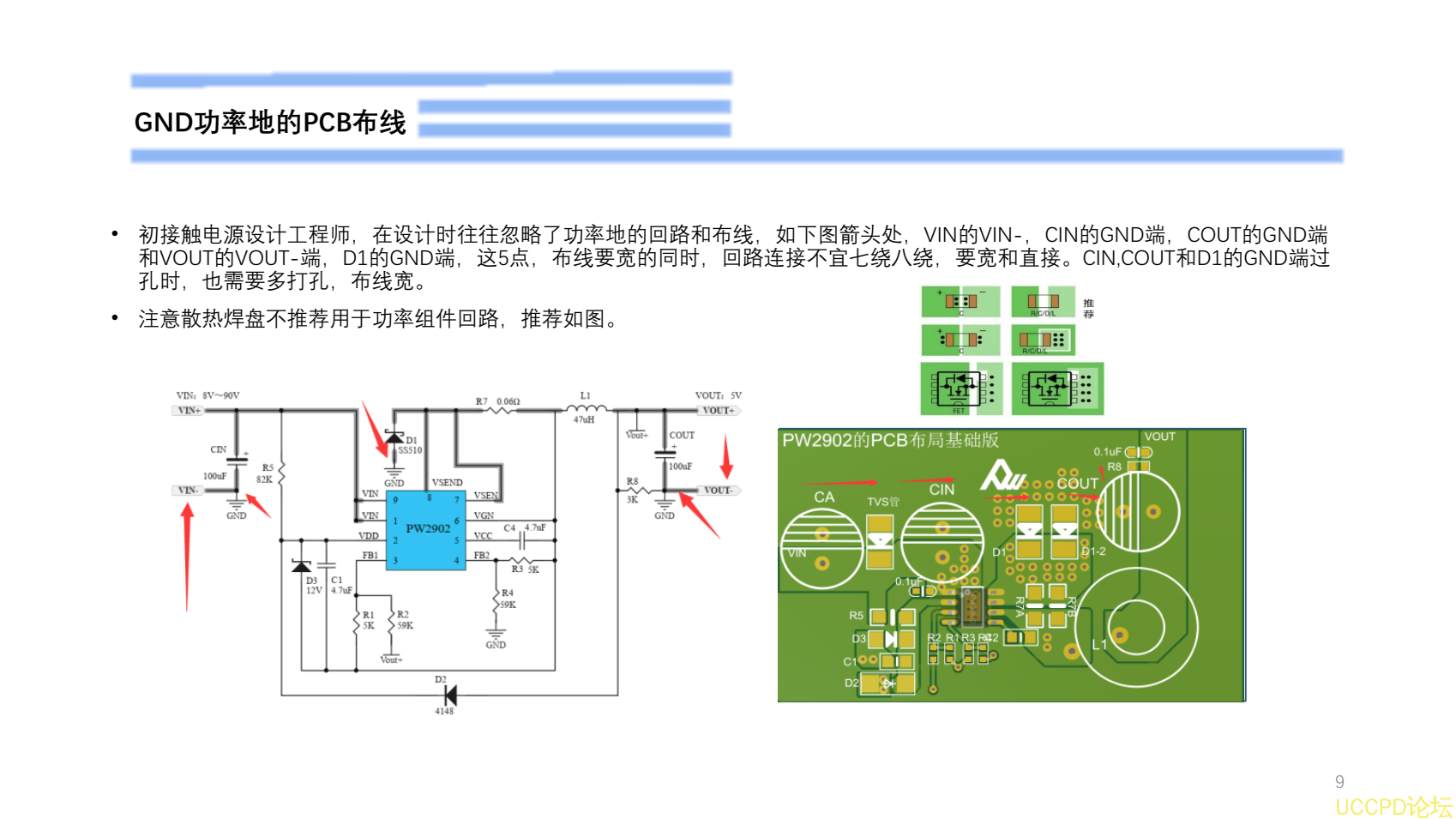

GND功率地的PCB佈線
D1肖特基選擇和散熱處理

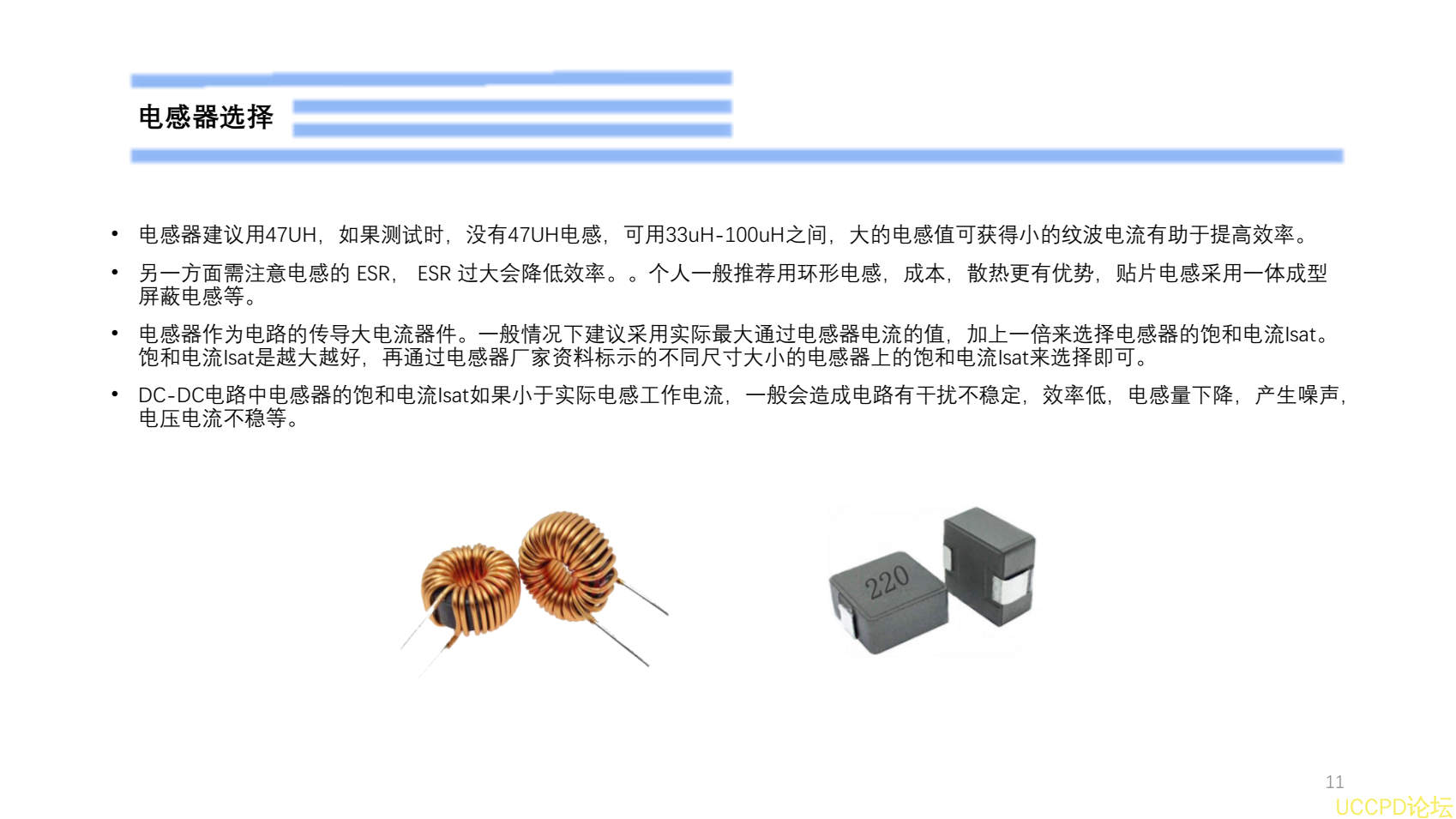

電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述
PW2902 是一款支持寬電壓輸入的開關降壓型 DC-DC ，芯片功率 MOS ，最高輸入電壓 90V 。 PW2902 具有低待機功耗、
高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸齣，輸齣電流可達 2A 以上。 PW2902 衕時支持
輸齣恆壓和輸齣恆流功能。
PW2902 採用固定頻率的 PWM 控製方式，典型開關頻率爲 140KHz 。輕載時會自動降低開關頻率以穫得高轉換效率。
PW2902 內部集成軟啟動以及過溫保護電路，輸齣短路保護，限流保護等功能，提高繫統可靠性。
PW2902 支持輸齣電壓 5V 和 12V 時， 輸齣電流 2 A
特性：
l 寬輸入電壓範圍： 8V~90V
l 輸齣電壓從 5V 到 30V 可調
l 支持輸齣恆壓恆流
l 高效率：可高達 96%
l 工作頻率： 140KHz
l 低待機功耗
l 內置過溫保護、輸齣短路保護
l 內置軟啟動
l SOP8-EP 封裝

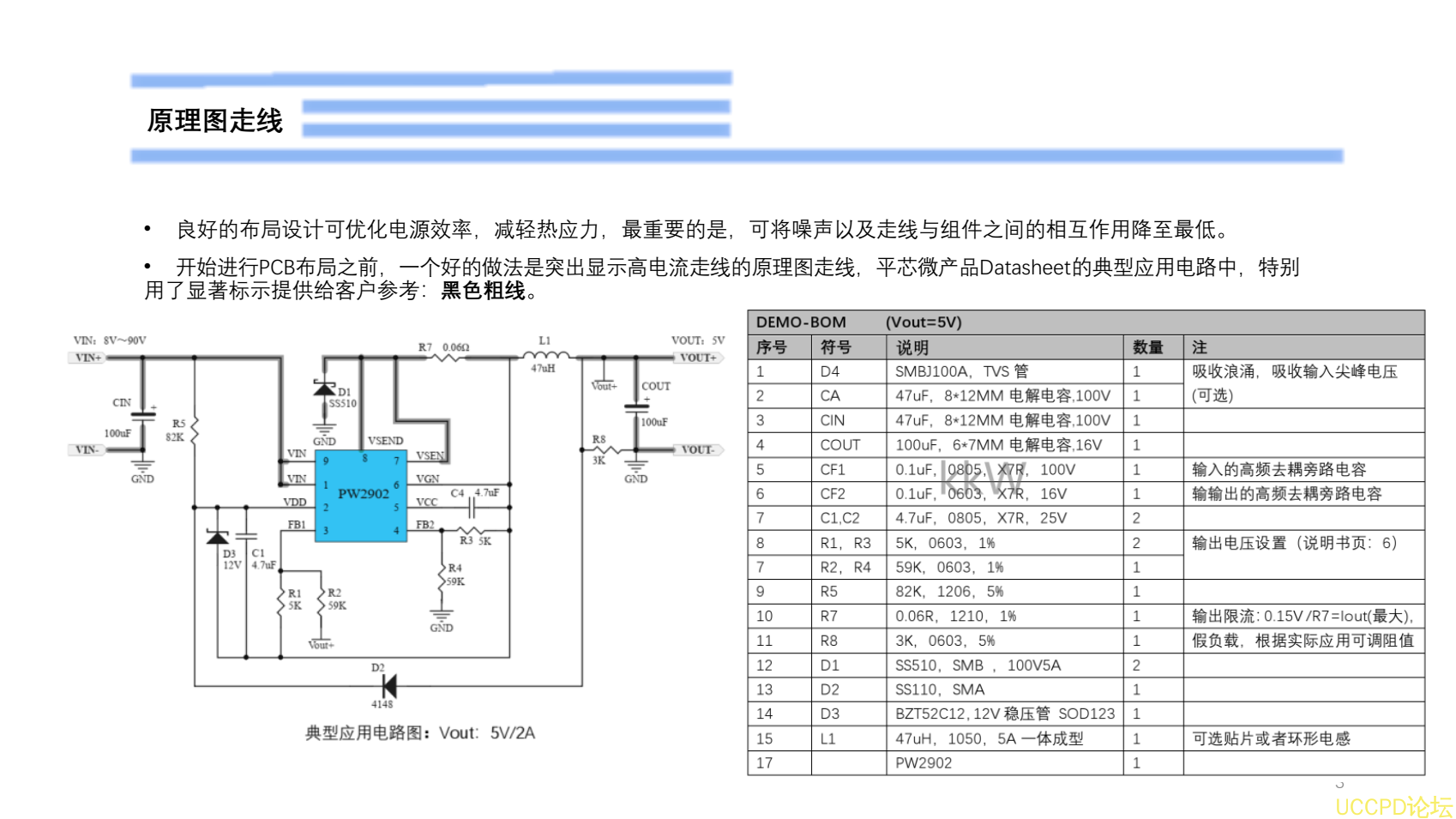

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線 。

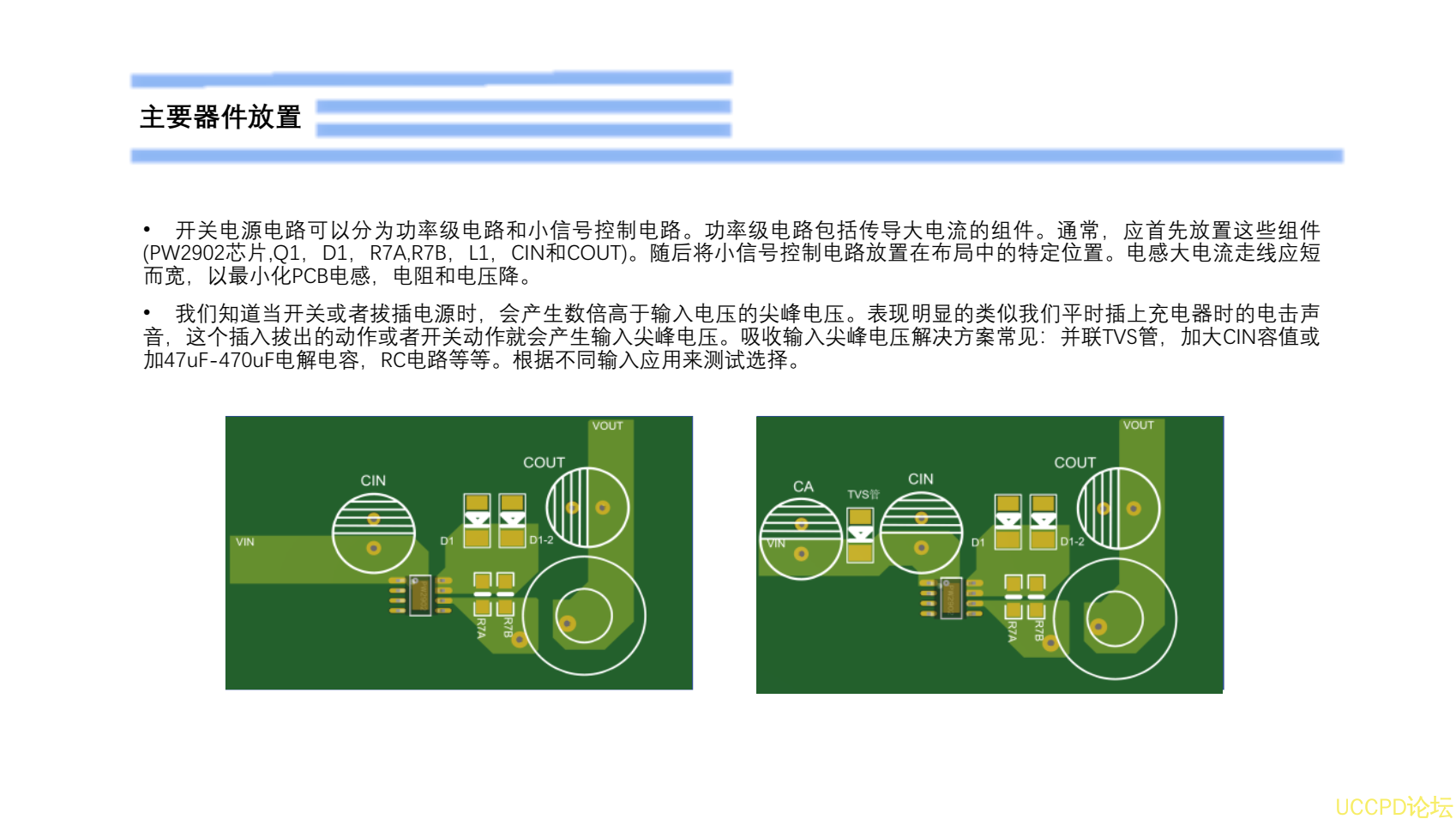

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2902芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。 隨後將小信號控製電路放置在佈局中的特定位置。 電感大電流走線應短
而寬，以最小化PCB電感，電阻和電壓降。
• 我們知道當開關或者拔插電源時， 會産生數倍高於輸入電壓的尖峰電壓。 錶現明顯的類似我們平時插上充電器時的電擊聲
音， 這箇插入拔齣的動作或者開關動作就會産生輸入尖峰電壓。 吸收輸入尖峰電壓解決方案常見： 併聯TVS管， 加大CIN容值或
加47uF-470uF電解電容， RC電路等等。根據不衕輸入應用來測試選擇。

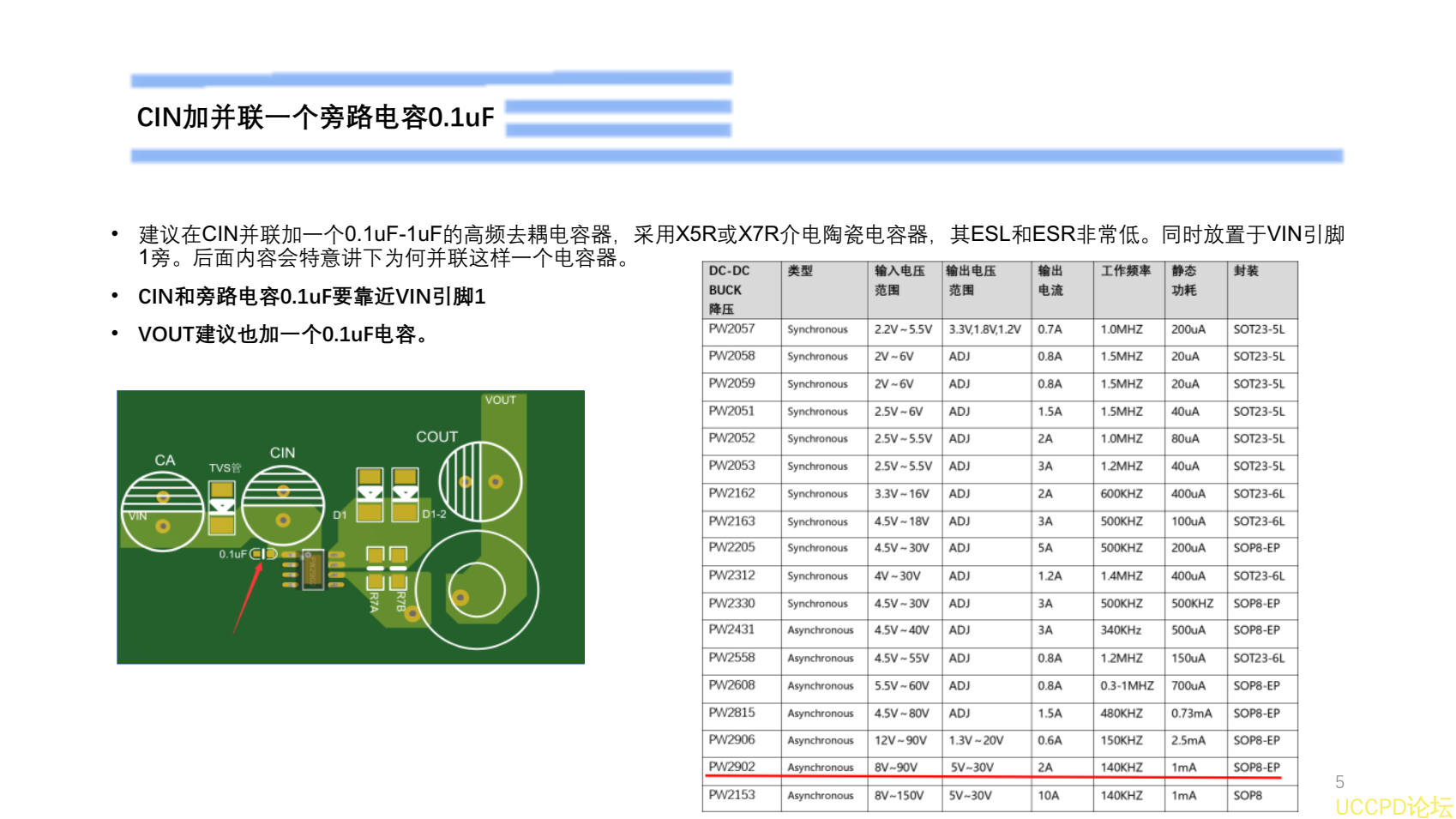

CIN加併聯一箇旁路電容0.1uF
• 建議在CIN 併聯加一箇0.1uF-1uF 的高頻去耦電容器，採用X5R 或X7R 介電陶瓷電容器，其ESL 和ESR 非常低。衕時放置於VIN 引腳
1 旁。後麵內容會特意講下爲何併聯這樣一箇電容器。
• CIN和旁路電容0.1uF要靠近VIN引腳1
• VOUT建議也加一箇0.1uF電容。
