72V轉15V，外圍簡單，電動車降壓闆PW2906

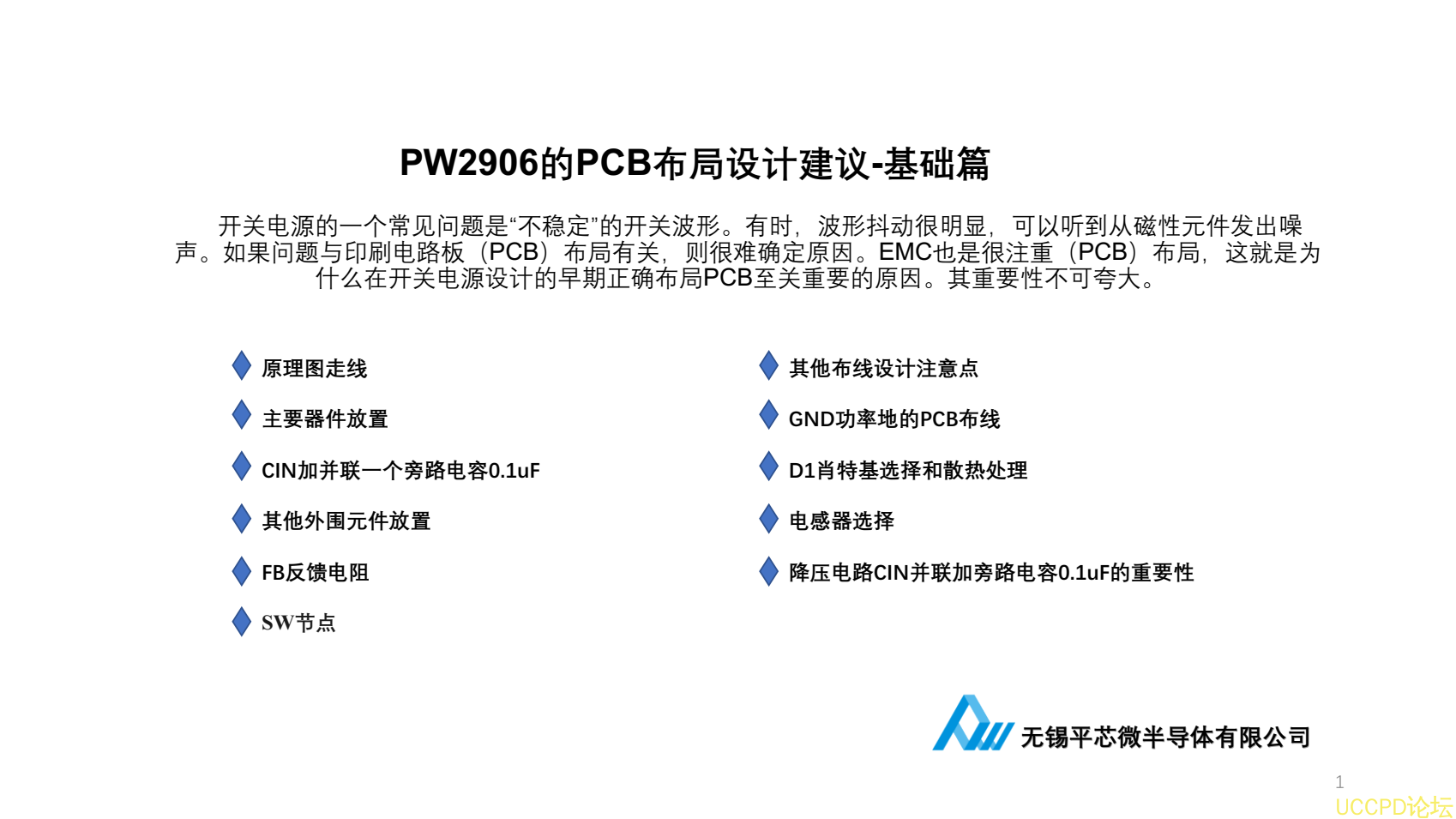

PW2906 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

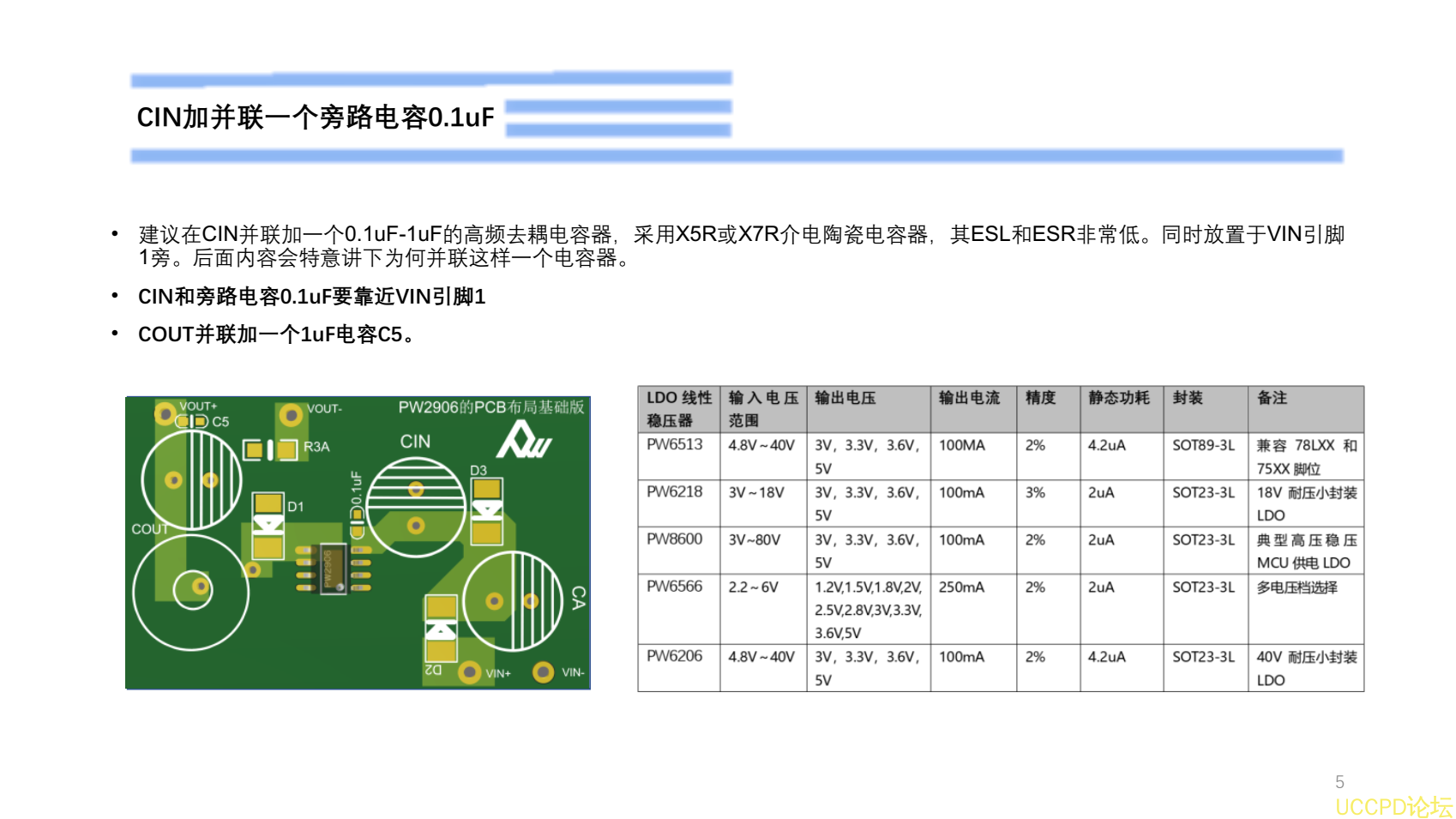

CIN加併聯一箇旁路電容0.1uF
其他外圍元件放置
FB反饋電阻

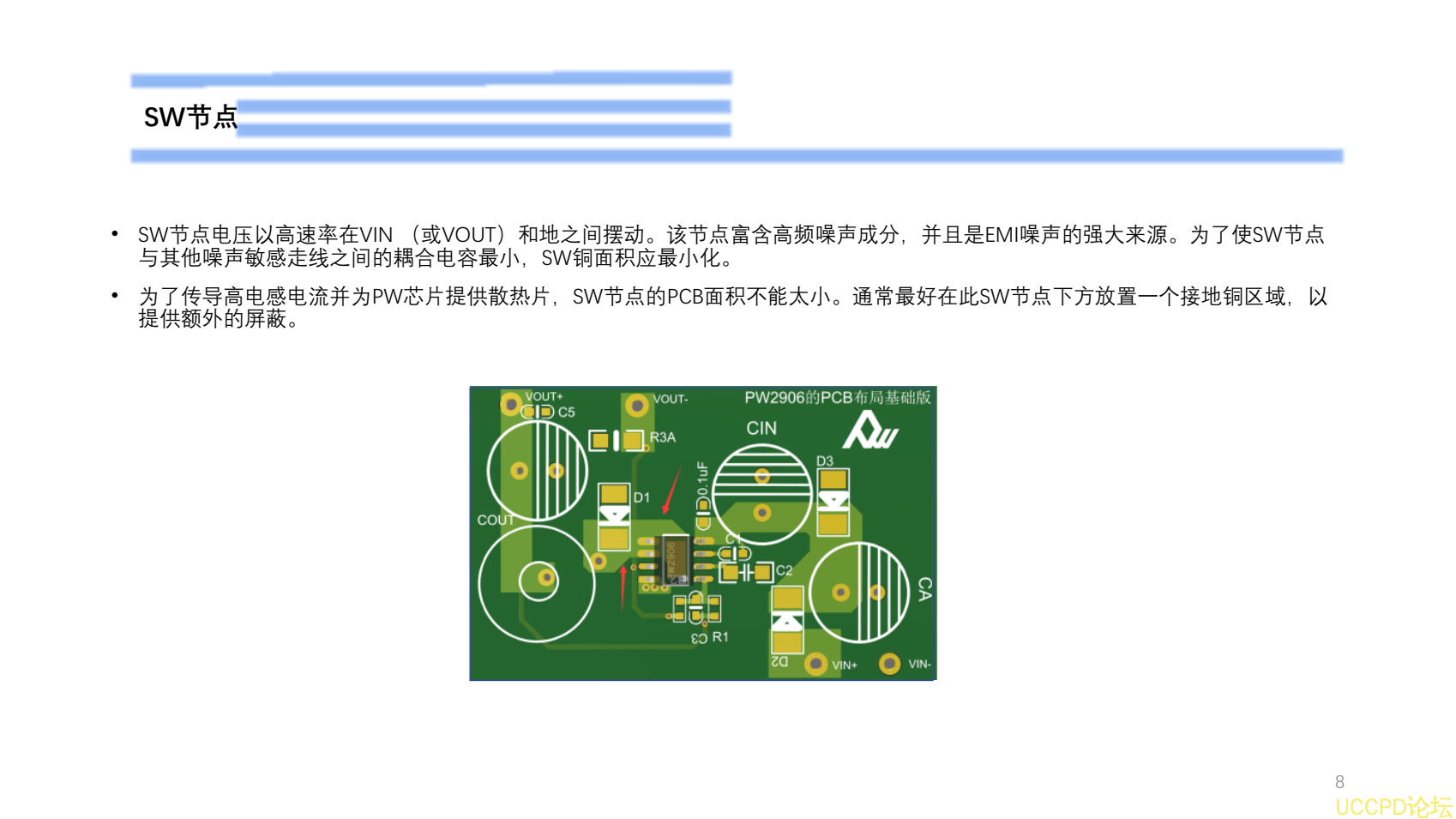

SW節點

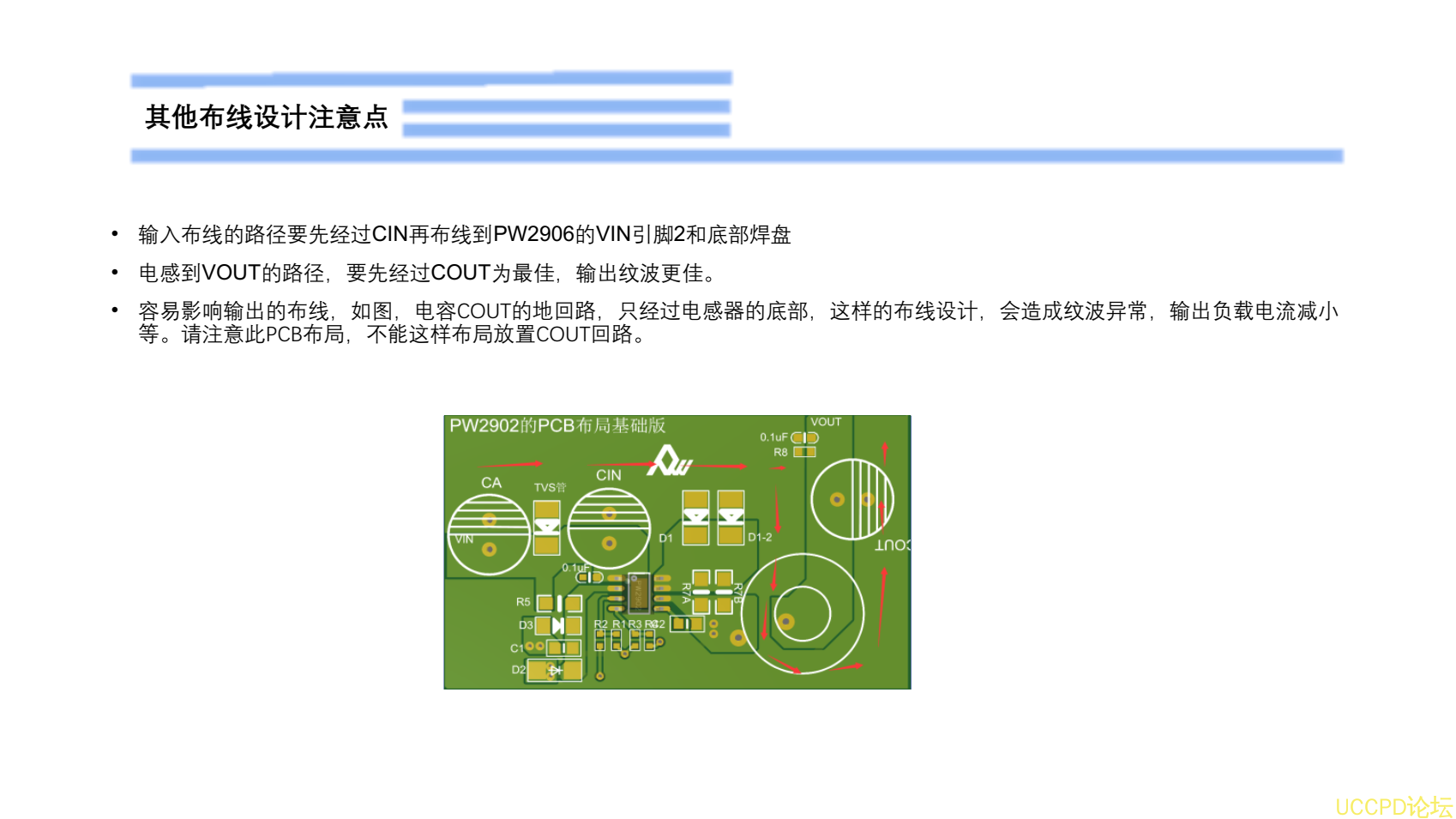

其他佈線設計註意點

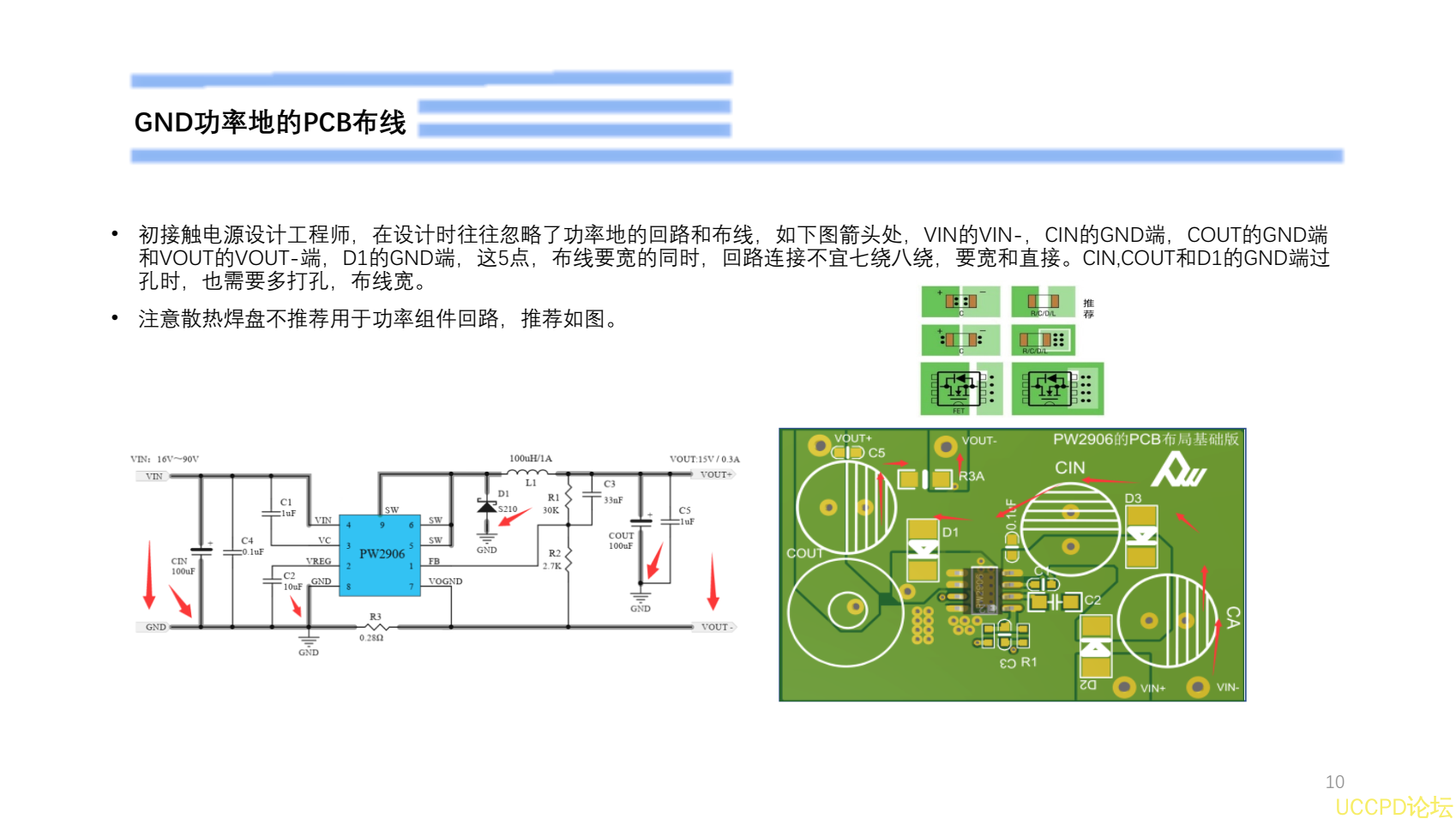

GND功率地的PCB佈線

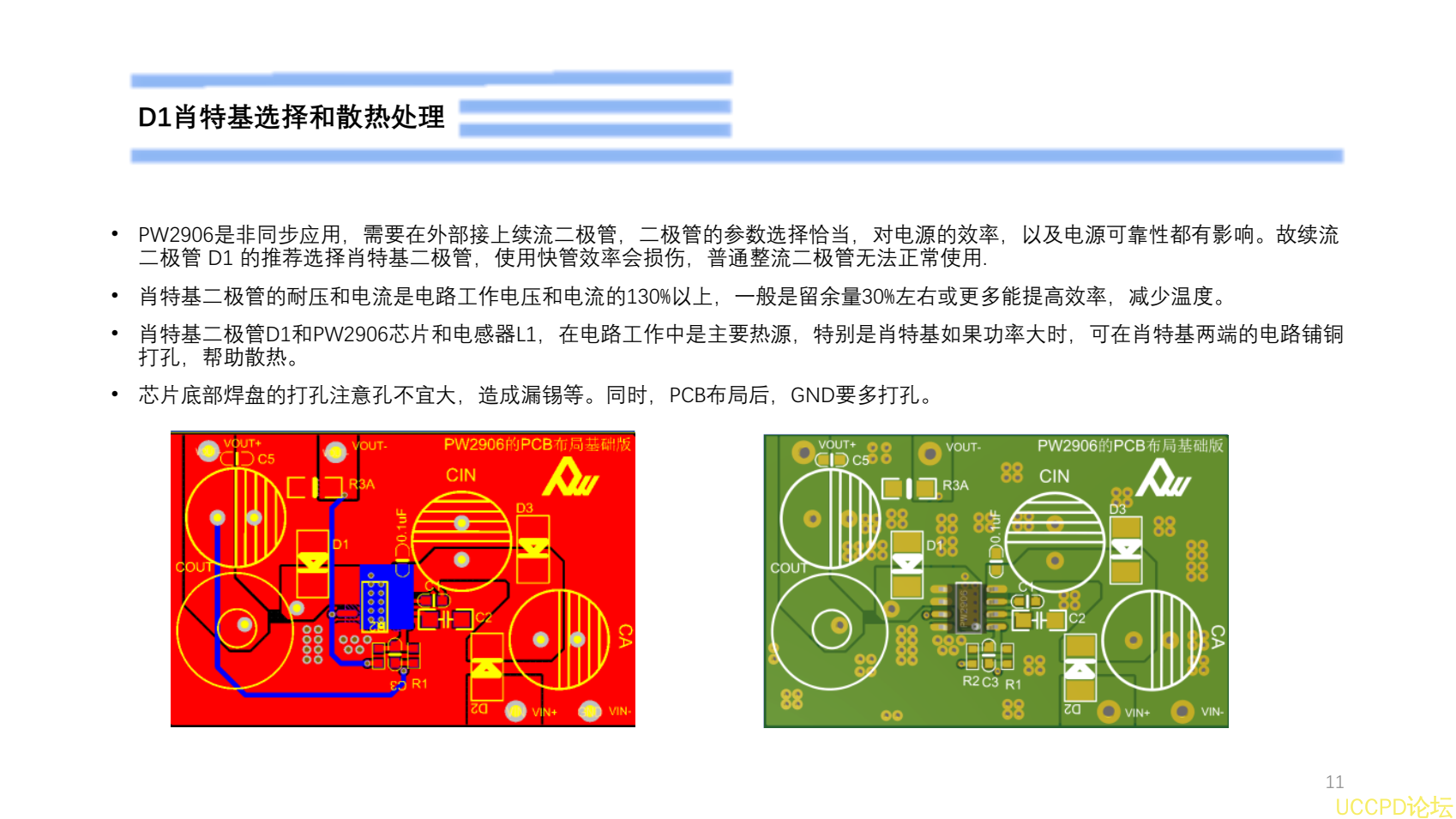

D1肖特基選擇和散熱處理
電感器選擇

降壓電路CIN併聯加旁路電容0.1uF的重要性
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

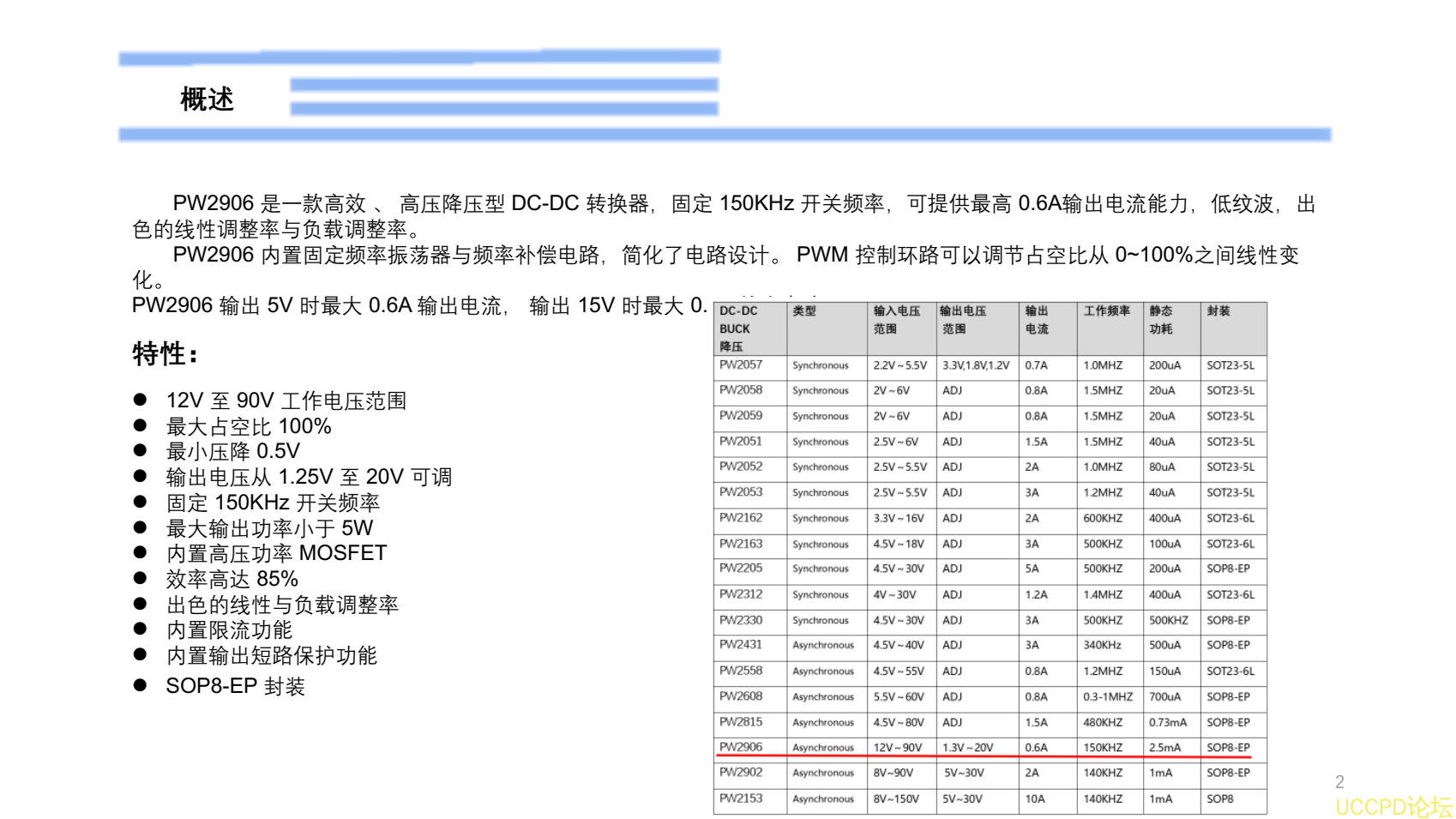

概述
PW2906 是一款高效 、 高壓降壓型 DC-DC 轉換器，固定 150KHz 開關頻率，可提供最高 0.6A 輸齣電流能力，低紋波，齣
色的線性調整率與負載調整率。
PW2906 內置固定頻率振蕩器與頻率補償電路，簡化瞭電路設計。 PWM 控製環路可以調節佔空比從 0~100% 之間線性變
化。
PW2906 輸齣 5V 時最大 0.6A 輸齣電流， 輸齣 15V 時最大 0.
特性：
l 12V 至 90V 工作電壓範圍
l 最大佔空比 100%
l 最小壓降 0.5V
l 輸齣電壓從 1.25V 至 20V 可調
l 固定 150KHz 開關頻率
l 最大輸齣功率小於 5W
l 內置高壓功率 MOSFET
l 效率高達 85%
l 齣色的線性與負載調整率
l 內置限流功能
l 內置輸齣短路保護功能
l SOP8-EP 封裝

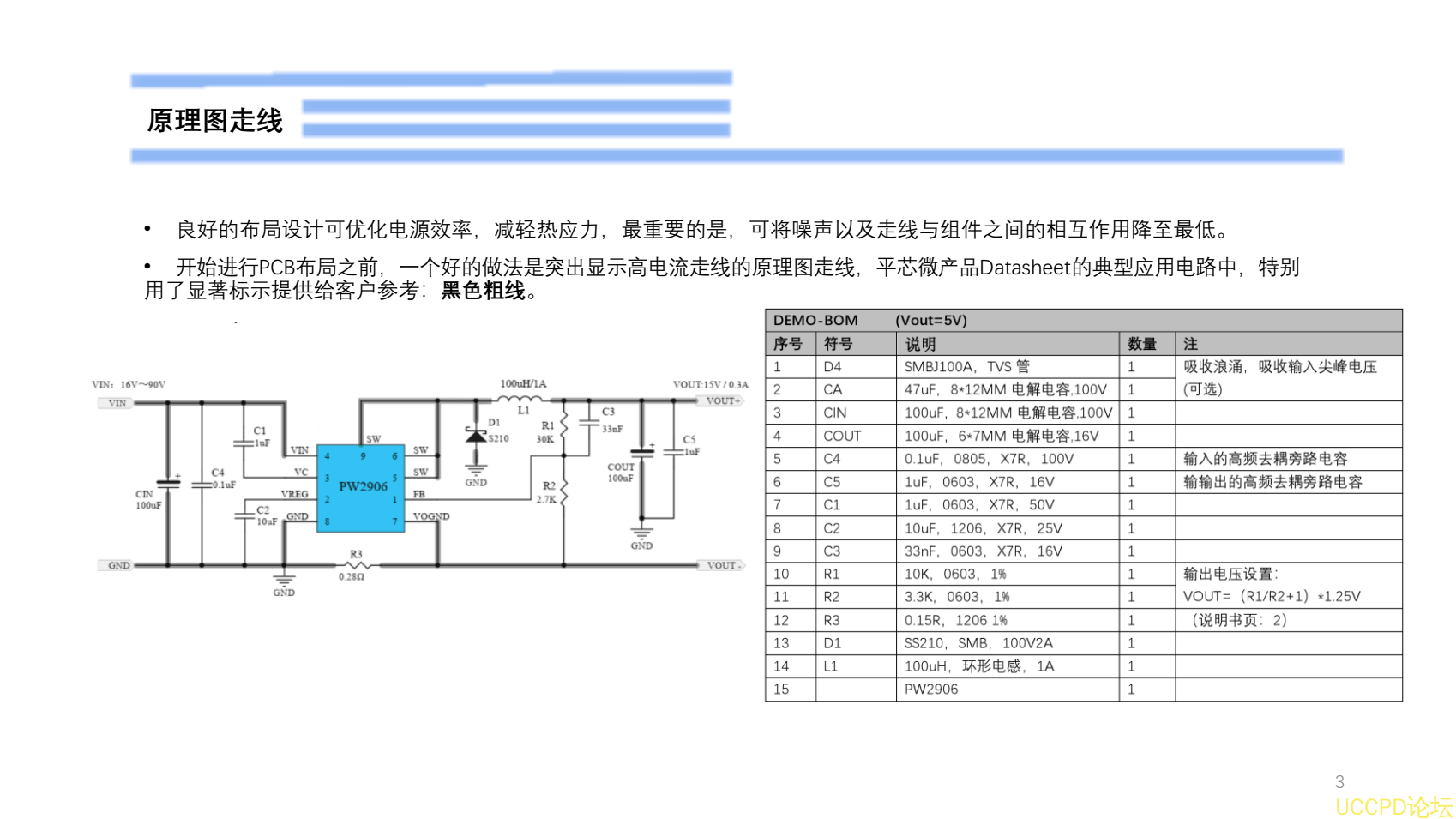

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線 。

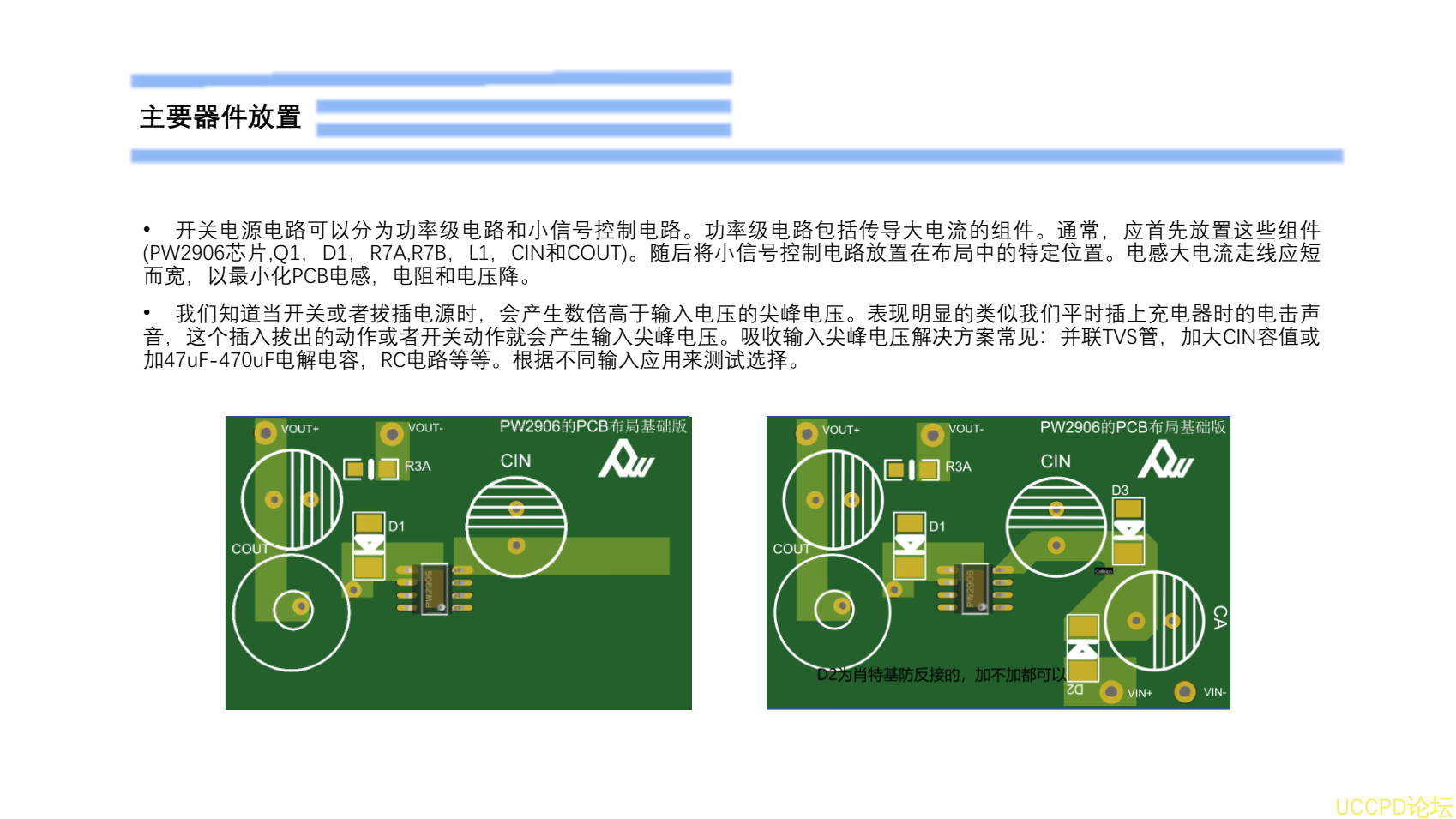

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2906芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。 隨後將小信號控製電路放置在佈局中的特定位置。 電感大電流走線應短
而寬，以最小化PCB電感，電阻和電壓降。
• 我們知道當開關或者拔插電源時， 會産生數倍高於輸入電壓的尖峰電壓。 錶現明顯的類似我們平時插上充電器時的電擊聲
音， 這箇插入拔齣的動作或者開關動作就會産生輸入尖峰電壓。 吸收輸入尖峰電壓解決方案常見： 併聯TVS管， 加大CIN容值或
加47uF-470uF電解電容， RC電路等等。根據不衕輸入應用來測試選擇。
