PW5200C的PCB佈局設計建議-基礎篇

PW5200C 的 PCB 佈局設計建議 - 基礎篇

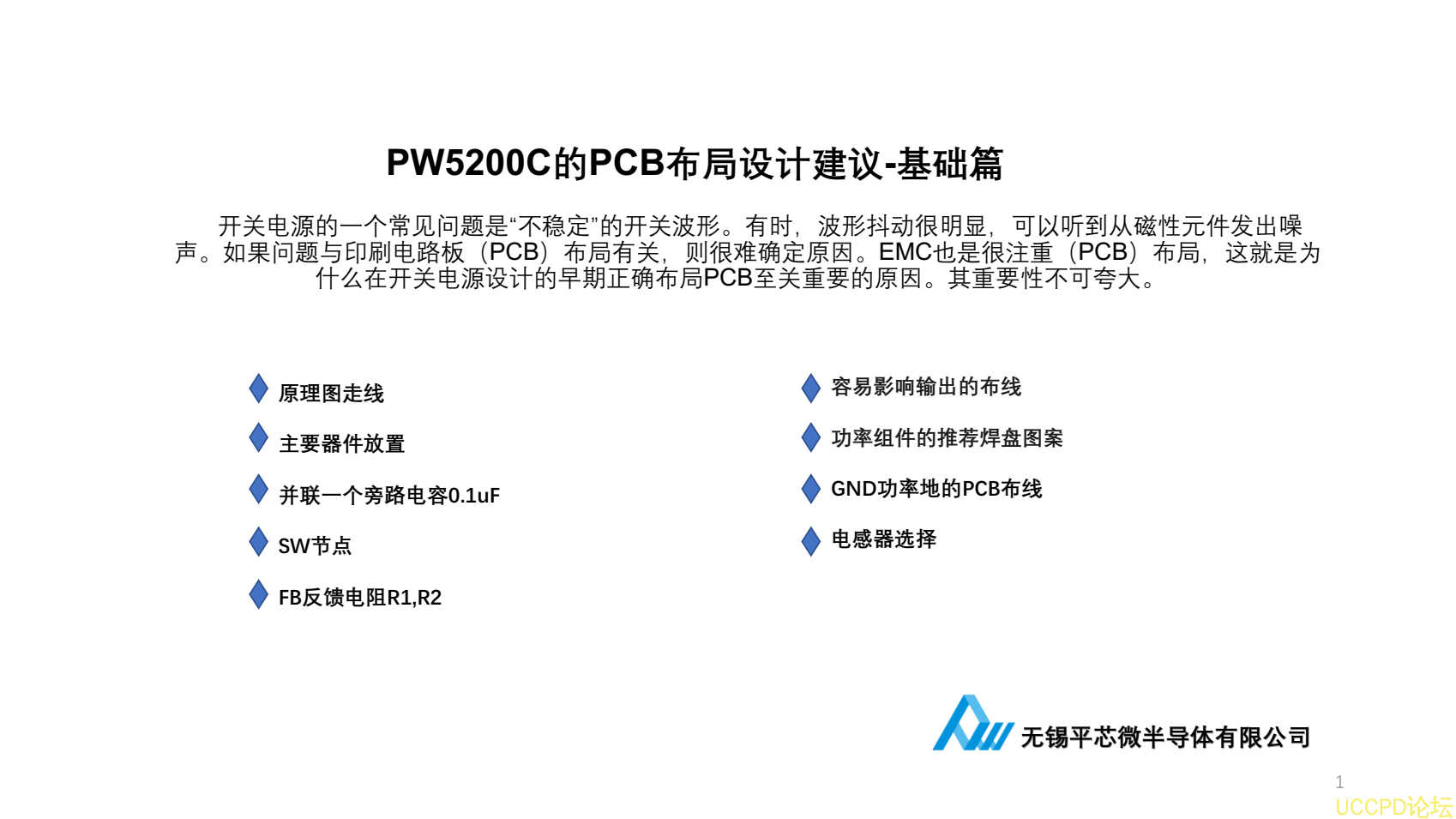

開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
併聯一箇旁路電容0.1uF

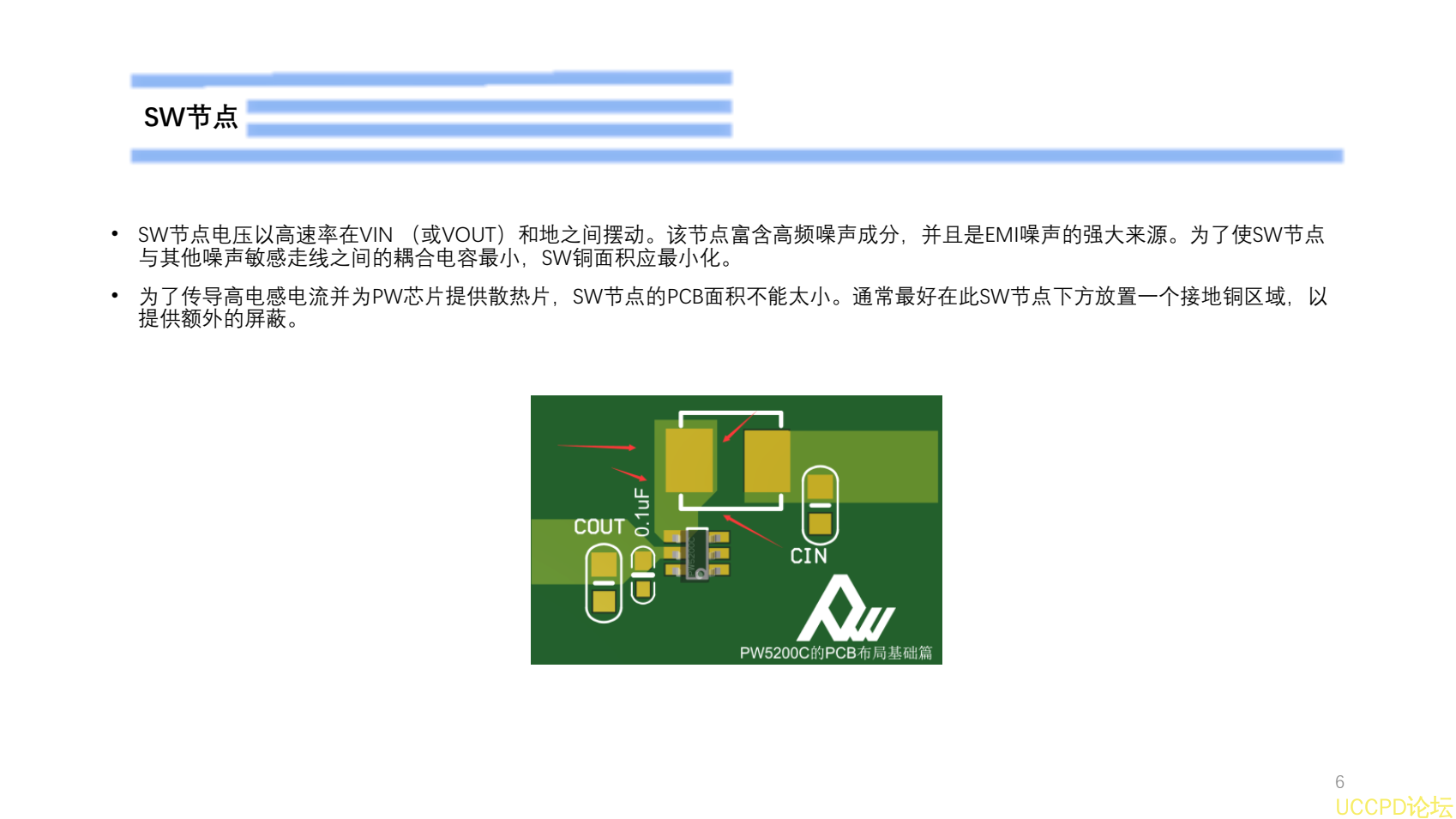

SW節點

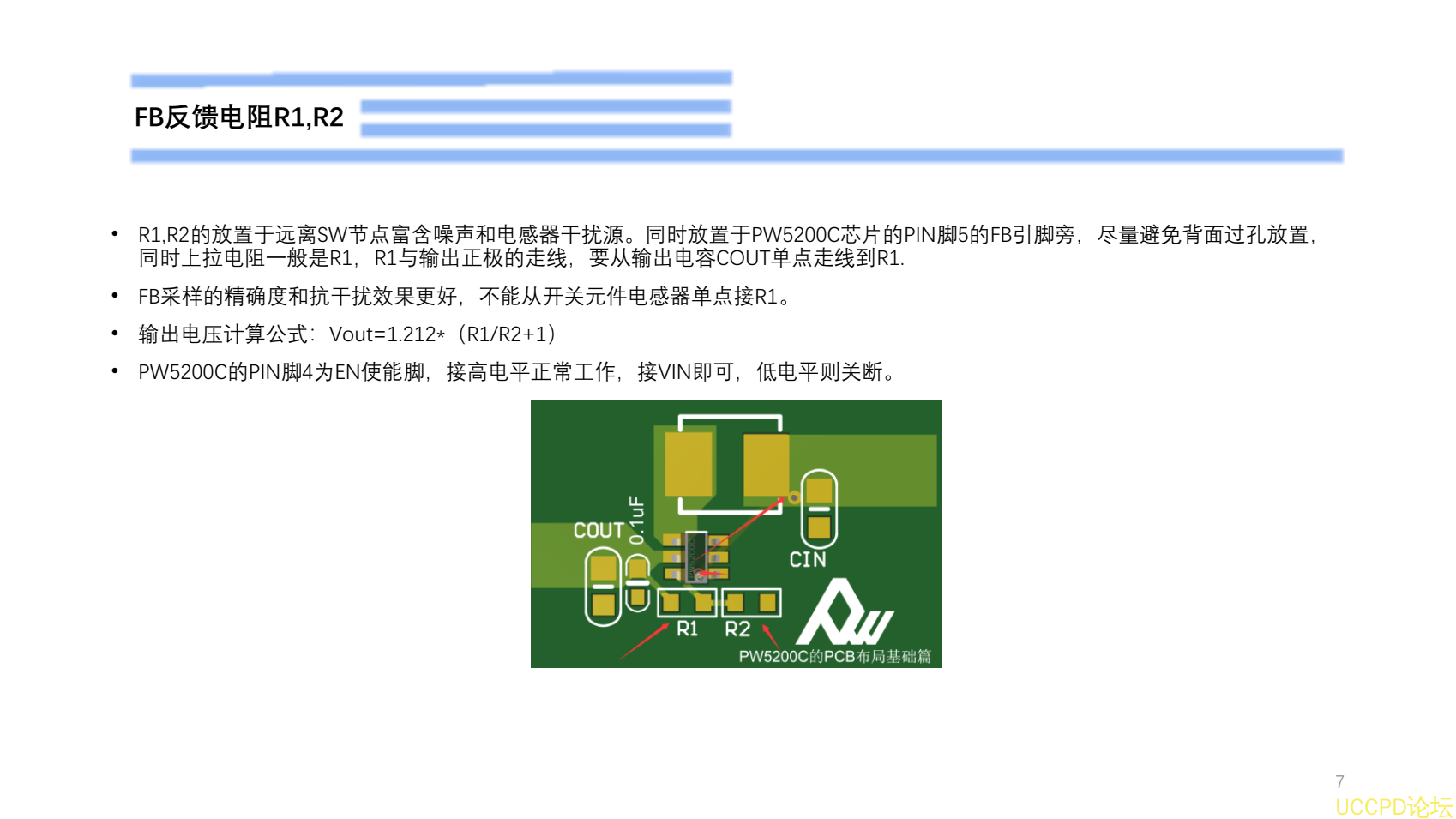

FB反饋電阻R1,R2

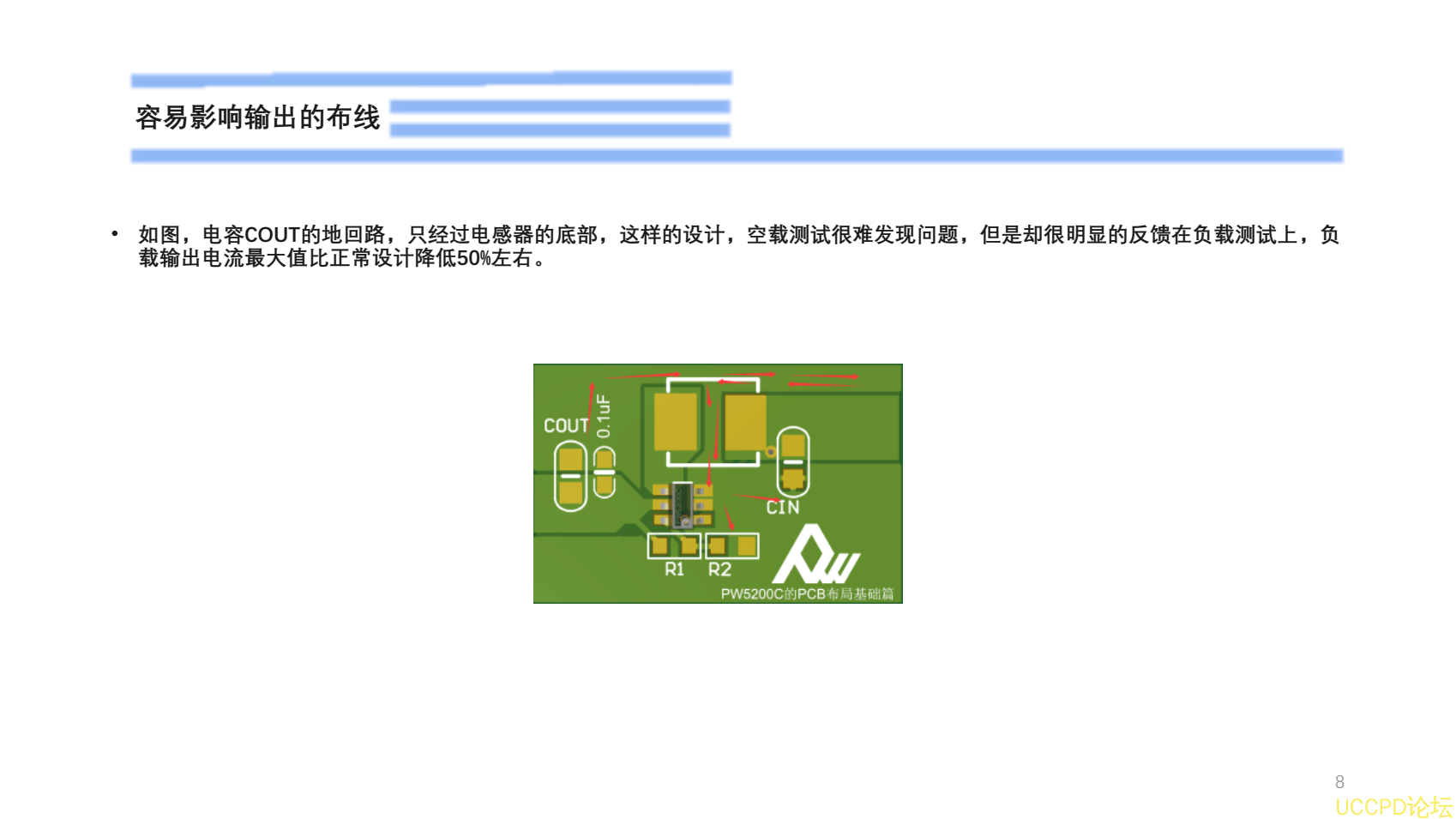

容易影響輸齣的佈線

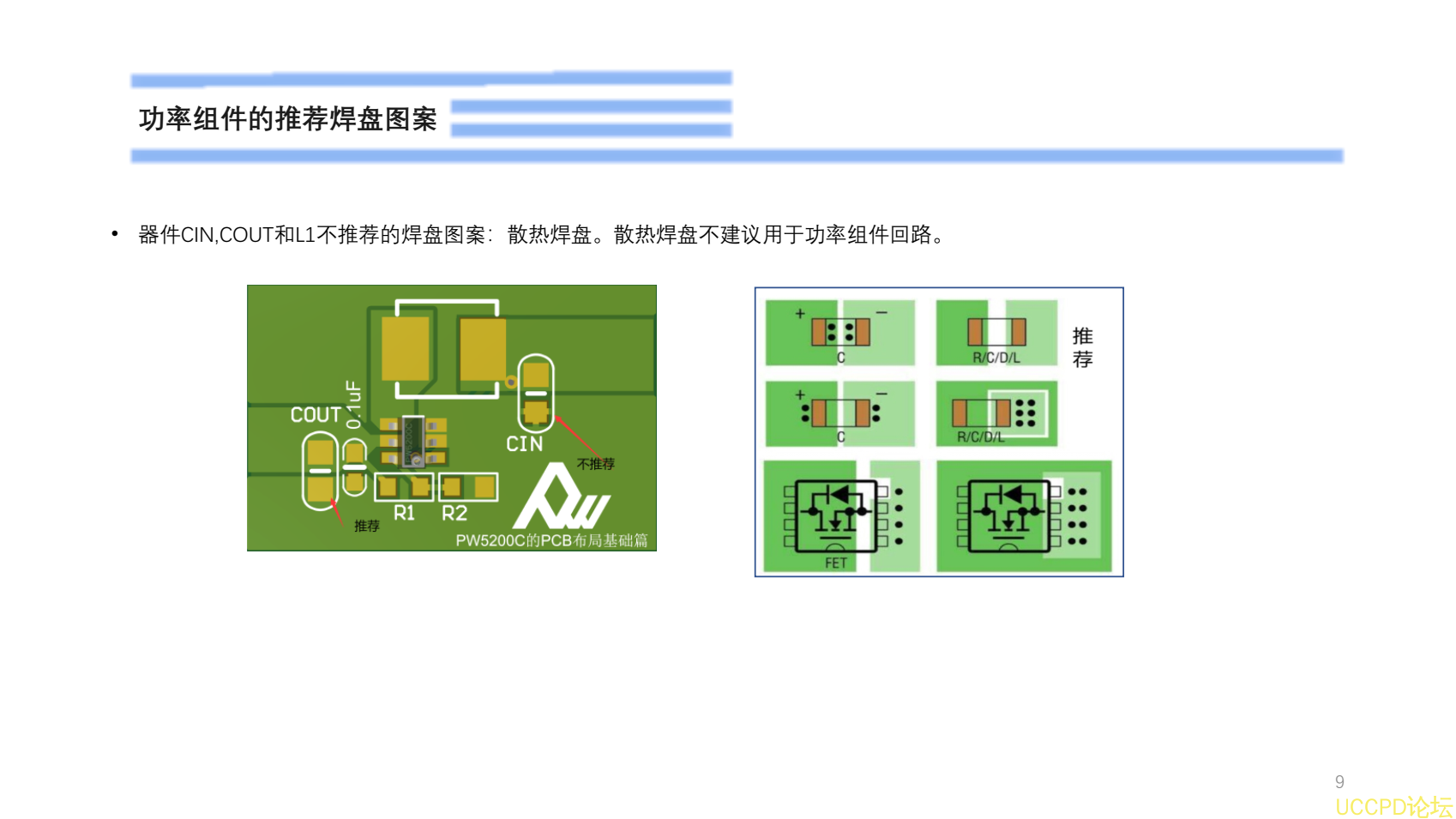

功率組件的推薦焊盤圖案

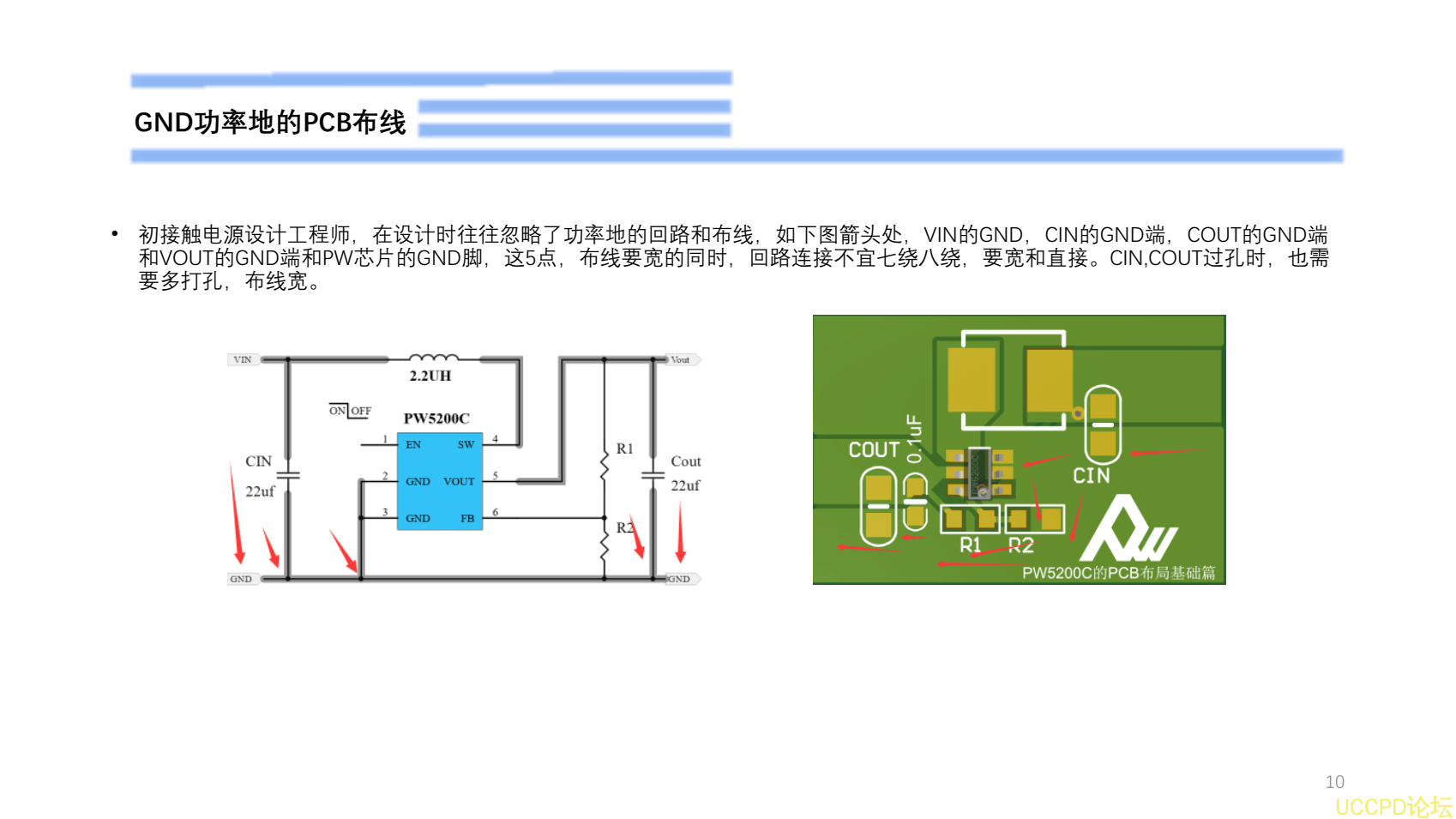

GND功率地的PCB佈線
電感器選擇
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述

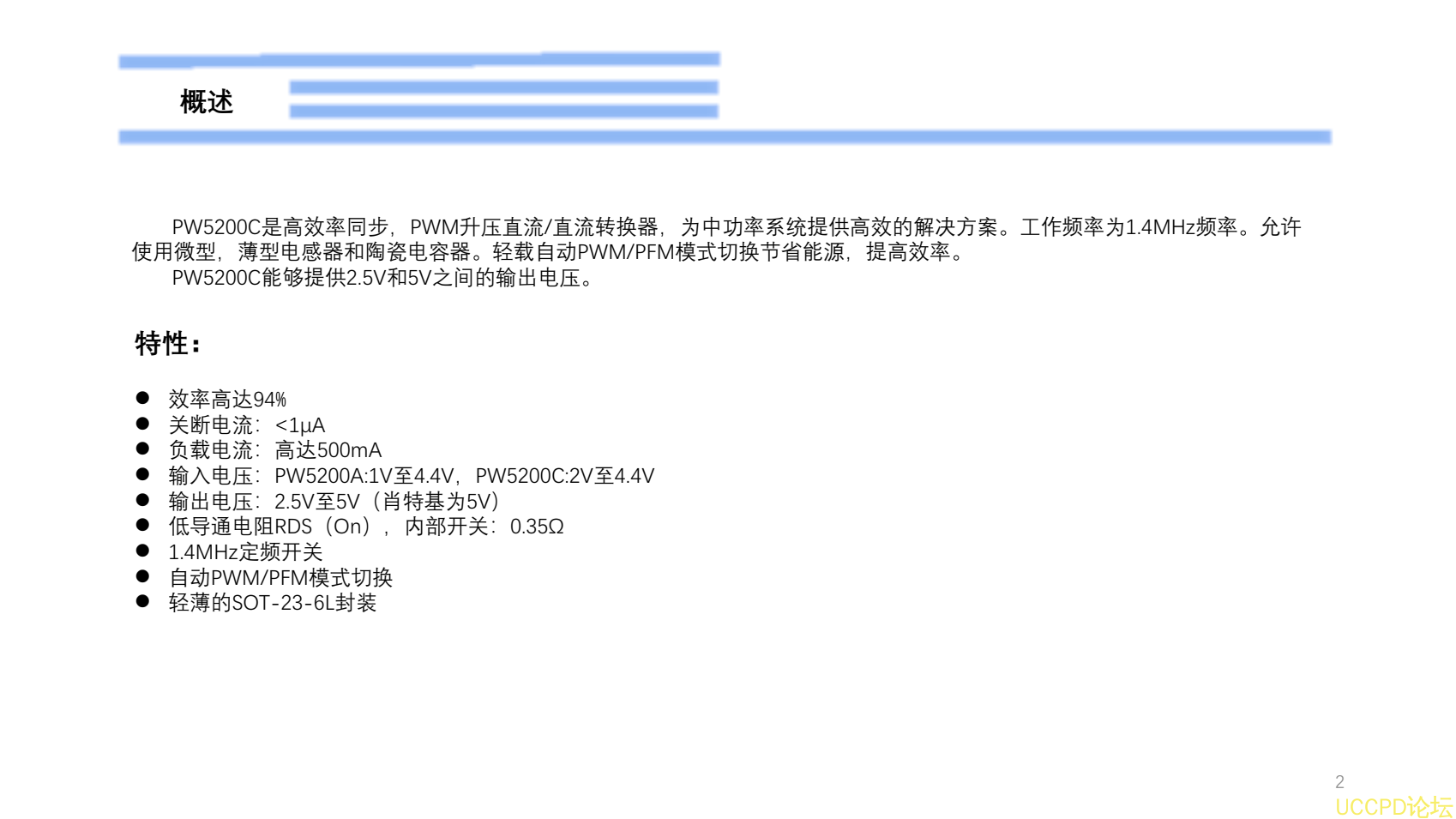

PW5200C是高效率衕步， PWM陞壓直流/直流轉換器，爲中功率繫統提供高效的解決方案。工作頻率爲1.4MHz頻率。允許
使用微型，薄型電感器和陶瓷電容器。輕載自動PWM/PFM模式切換節省能源，提高效率。
PW5200C能夠提供2.5V和5V之間的輸齣電壓。

特性：
l 效率高達94%
l 關斷電流： <1μA
l 負載電流：高達500mA
l 輸入電壓： PW5200A:1V至4.4V， PW5200C:2V至4.4V
l 輸齣電壓： 2.5V至5V（肖特基爲5V）
l 低導通電阻RDS（On），內部開關： 0.35Ω
l 1.4MHz定頻開關
l 自動PWM/PFM模式切換
l 輕薄的SOT-23-6L封裝

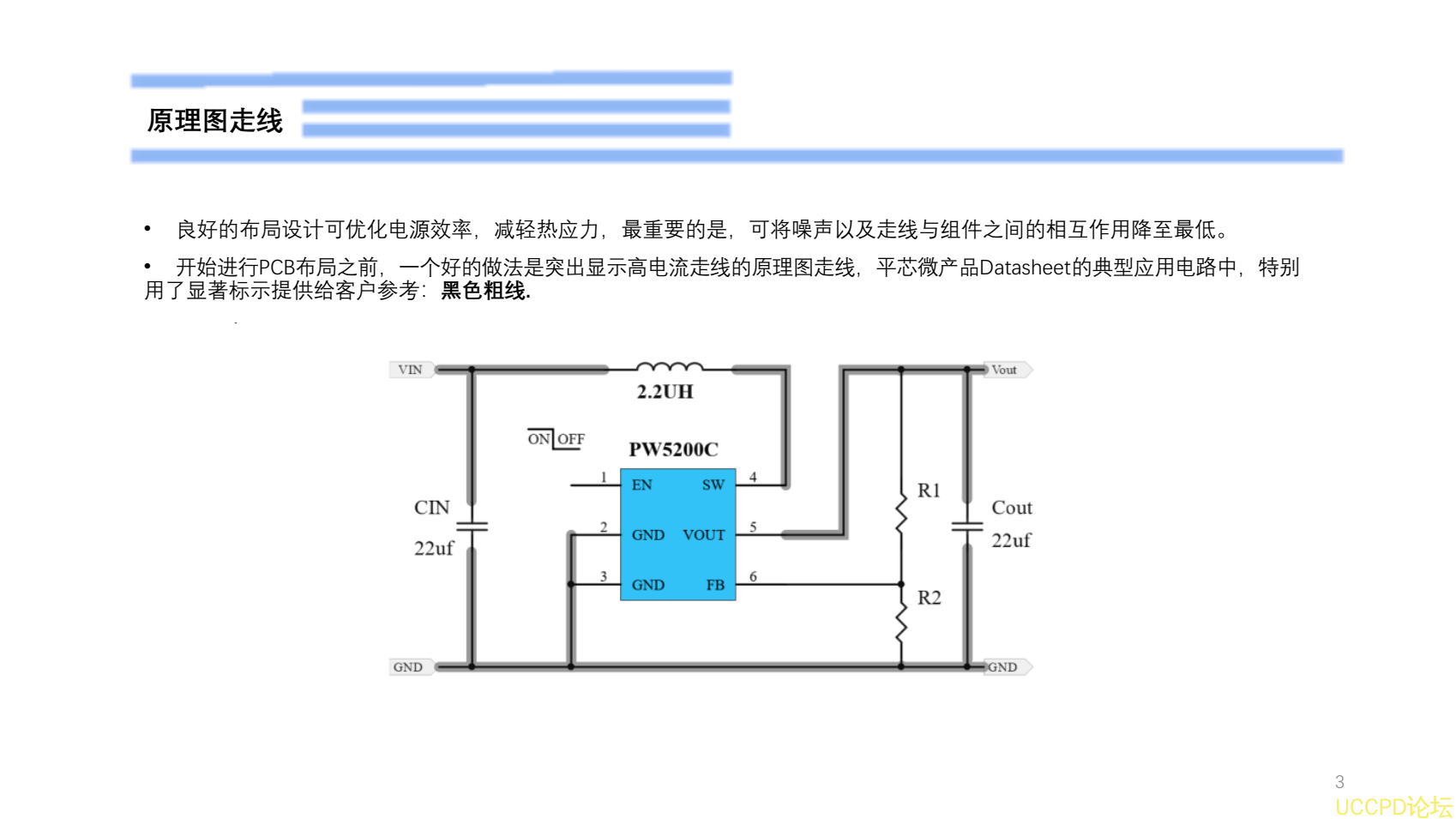

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線.

主要器件放置

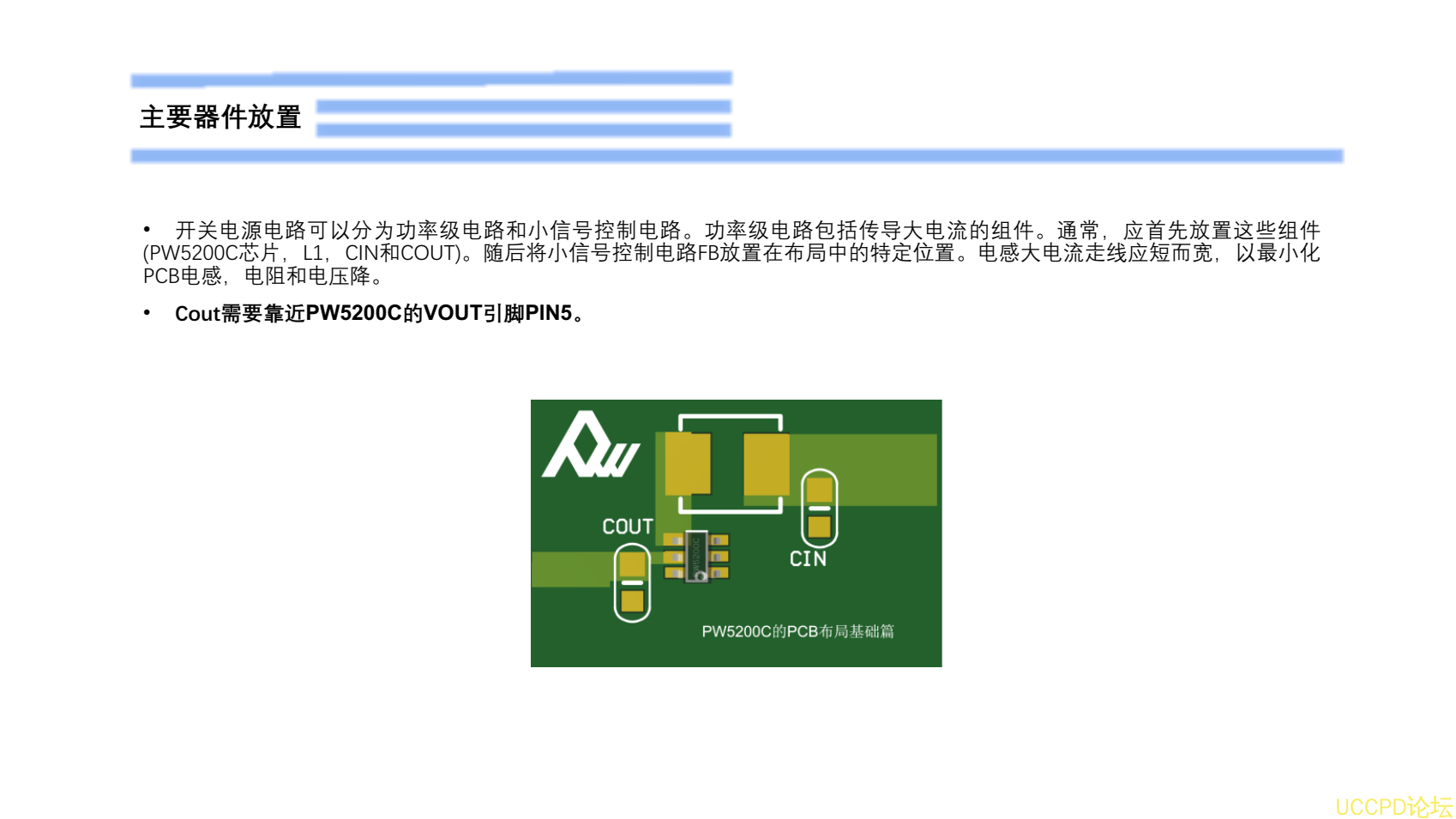

• 開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW5200C芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
• Cout需要靠近 PW5200C的 VOUT引腳 PIN5。

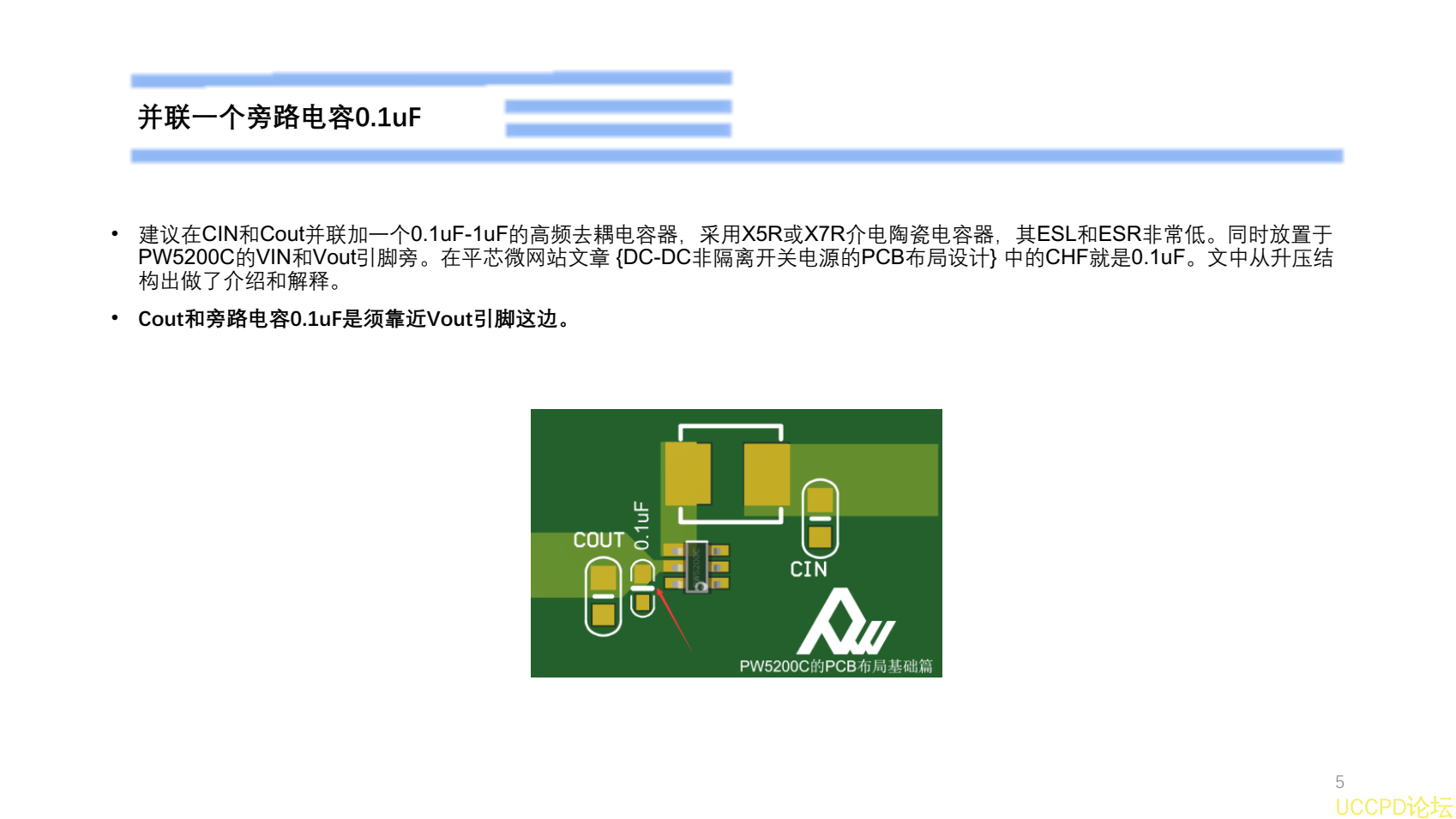

併聯一箇旁路電容0.1uF
• 建議在CIN 和Cout 併聯加一箇0.1uF-1uF 的高頻去耦電容器，採用X5R 或X7R 介電陶瓷電容器，其ESL 和ESR 非常低。衕時放置於
PW5200C 的VIN 和Vout 引腳旁。在平芯微網站文章 {DC-DC 非隔離開關電源的PCB 佈局設計} 中的CHF 就是0.1uF 。文中從陞壓結
構齣做瞭介紹和解釋。
• Cout和旁路電容0.1uF是鬚靠近Vout引腳這邊。
