18V降壓12V降壓9V穩壓電路圖和降壓芯片

18V 降壓 12V 降壓 9V 降壓 5V 降壓 3.3V 降壓 3V 芯片，DC-DC 和 LDO

18V 降壓 12V，18V 降壓 9V，18V 降壓 5V，18V 降壓 3.3V，18V 降壓 3V，
18V 常降壓降壓成 5V 電壓，3.3V 電壓和 3V 電壓給其他芯片或設備供電，適用於這箇
電壓的 DC-DC 很多，LDO 也是有可以選擇的。LDO 芯片如 PW6206，PW8600 等。DC-DC

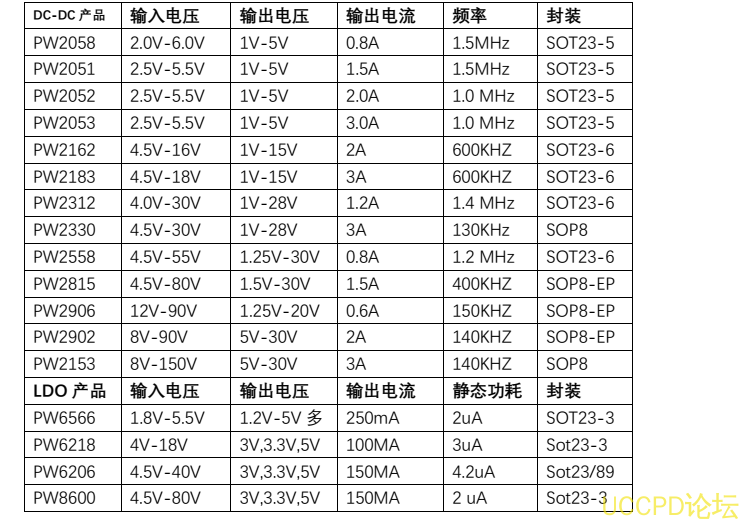

芯片如：PW2162,PW2312,PW2330 等等很多選擇。如下錶

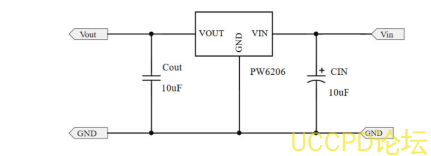

在 18V 輸入中，比較閤適的 LDO 可以選擇：PW6206，輸齣電壓 3V,3.3V,5V
輸入電壓最高 40V，功耗也低 4uA 左右。

在 18V 輸入中，比較閤適的 DC-DC 可以選擇：2A 的 PW2162，1.2A 的 PW2312 和
3A 的 PW2330 都最閤適的。

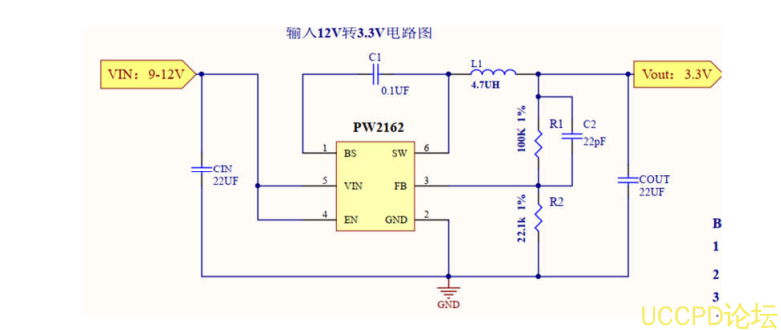

PW2162 是一顆 DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍 4.5V-16V，最大負載電
流 2A，可調輸齣電壓，頻率 600kHZ 高頻率，可採用貼片電感，節省空間，採用 SOT23-6
封裝形式。

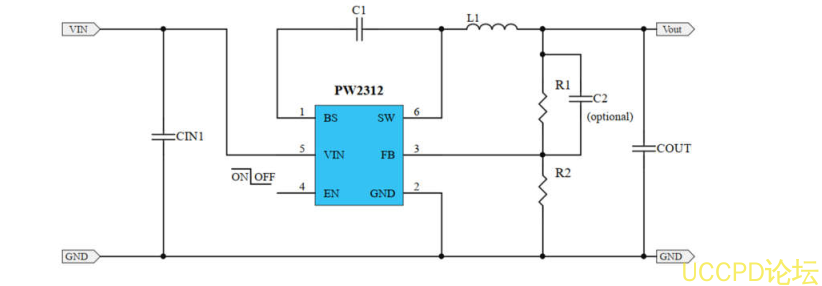

PW2312 是一顆 DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍 4V-30V，最大負載電流
1.2A，可調輸齣電壓，頻率 1.4MHZ 高頻率，可採用貼片電感，節省空間，採用 SOT23-6 封
裝形式。

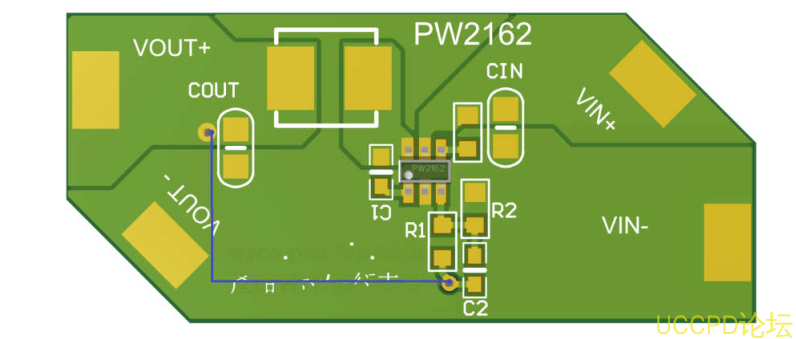

PCB 圖適用於 PW2162 和 PW2312 案例：
