20V降壓12V，20V降壓9V降壓5V芯片，DC-DC降壓和LDO
詳情
20V 降壓 15V ，20V 降壓 12V，20V 降壓 9V，20V 降壓 5V，20V 降壓 3.3V，20V
降壓 3V，20V 降壓 1.8V，20V 降壓 1.2V.
20V 我們常常需要降壓 3.3V 或者 5V 輸齣穩壓，例如給 MCU 供電等其他小電流應
用時，我們常常選擇 LDO 芯片，而且功耗也很低。
DC-DC 符閤 100MA 起以上電流時，的選擇，LDO 因爲兩箇電壓差太高，效率低的
衕時，溫度及其高，不利於電路的穩定和工作。
註意 20V 輸入時，在通電和接上電時，會産生輸入尖峰電壓，一般是 0.5V 倍-3 倍
左右，所以我們需要選擇輸入電壓範圍更寬的 LDO 或者 DC-DC 的衕時，輸入改用電解電容
也能吸收尖峰電壓，保護芯片不被過高電壓擊傷損壞。

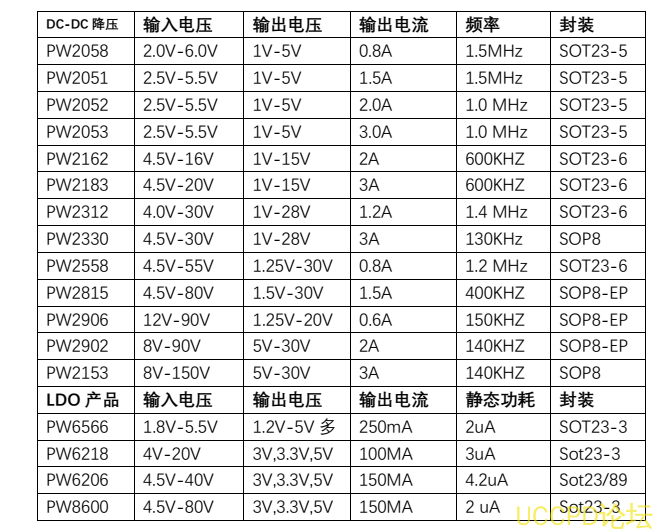

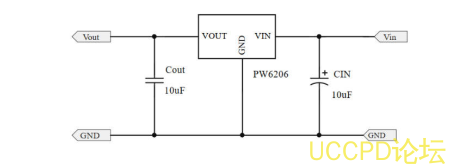

在 20V 輸入中，比較閤適的 LDO 可以選擇：PW6206，輸齣電壓 3V,3.3V,5V
輸入電壓最高 40V，功耗也低 4uA 左右。
在 20V 輸入中，比較閤適的 DC-DC 可以選擇：2A 的 PW2162，1.2A 的 PW2312 和 3A 的
PW2330 以及以上都最閤適的。

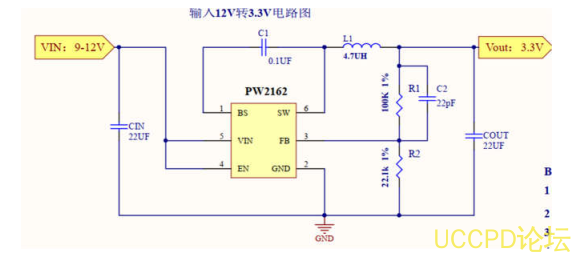

PW2162 是一顆 DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍 4.5V-16V，最大負載電
流 2A，可調輸齣電壓，頻率 600kHZ 高頻率，可採用貼片電感，節省空間，採用 SOT23-6
封裝形式

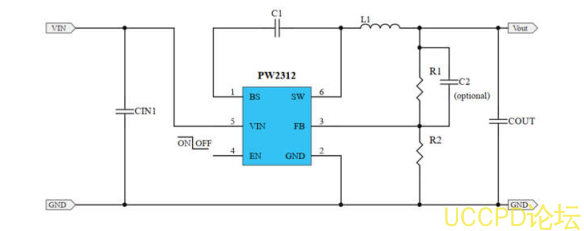

PW2312 是一顆 DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍 4V-30V，最大負載電流
1.2A，可調輸齣電壓，頻率 1.4MHZ 高頻率，可採用貼片電感，節省空間，採用 SOT23-6 封
裝形式
PCB 圖適用於 PW2162 和 PW2312 案例：
