5V降壓轉3.3V，5V轉3V電路圖芯片

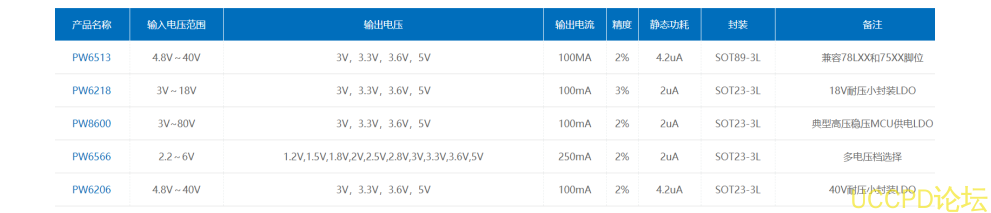

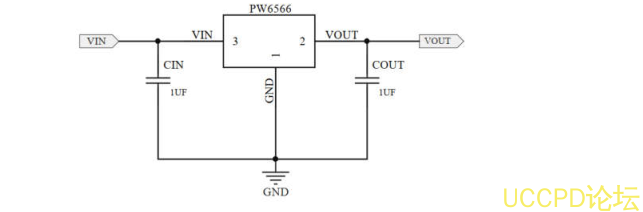

正電壓型電壓穩壓器。由於內置有低通態電阻晶體管，因而壓差低。

5V 降壓轉 3.3V 或者 3V，可以輸齣 1A 以下，1A，2A,3A，5V 降壓 3.3vV 可以輸齣 1A
以下，1A，2A,3A 的降壓芯片，不衕輸齣電流，芯片內置的整流 MOS 管也是不一，在成本
上也是有大的差異，需要貼近閤適的要求，來達到性價比最高的選型。

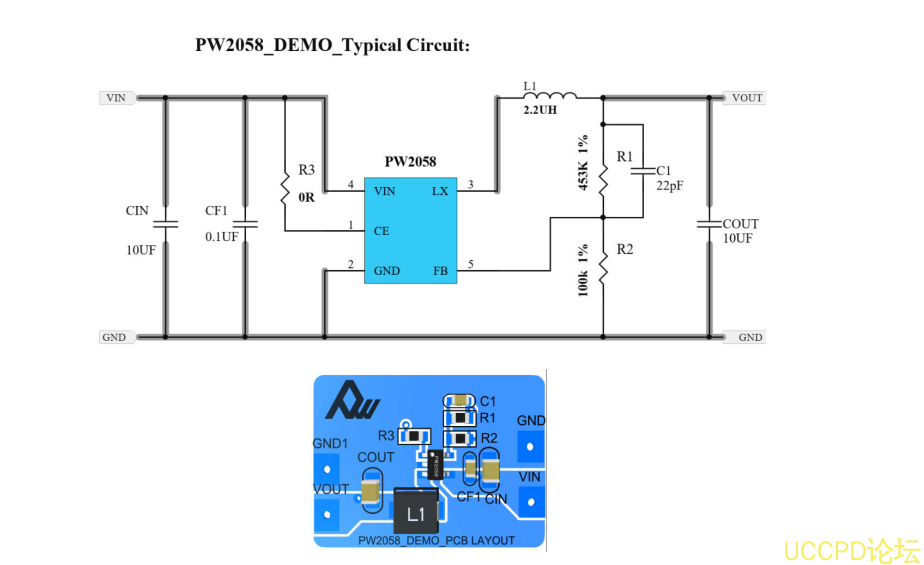

PW2058/PW2059 是一種恆頻、電流模式降壓轉換器。該器件集成瞭一箇主開關和
一箇衕步整流器，無需外加肖特基二極管就可以實現高效率。牠是用單電池鋰離子電池
爲便攜式設備供電的理想選擇。輸齣電壓可調低至 0.6V ， PW2058/PW2059 還可在
100% 的佔空比下進行低電壓降操作，延長瞭便攜式繫統的電池壽命。該裝置提供 PWM
控製和 PFM 模式開關控製兩種工作模式，可在更寬的負載範圍內實現高效率。
特徵
⚫ 效率高達 96%
⚫ 1.5MHz 恆頻運行
⚫ 800mA 輸齣電流
⚫ 不需要肖特基二極管
⚫ 2V 至 6V 輸入電壓範圍
⚫ 輸齣電壓低至 0.6V
⚫ 低負載下高效率的 PFM 模式
⚫ 退齣運行時 100% 佔空比
⚫ 低靜態電流： 20 μ A
⚫ 斜坡補償電流模式控製，以穫得良好的
線路和負載瞬態響應
⚫ 短路保護
⚫ 熱故障保護
⚫ 湧流限製和軟啟動
⚫ <1μA 關斷電流
⚫ SOT23-5 包

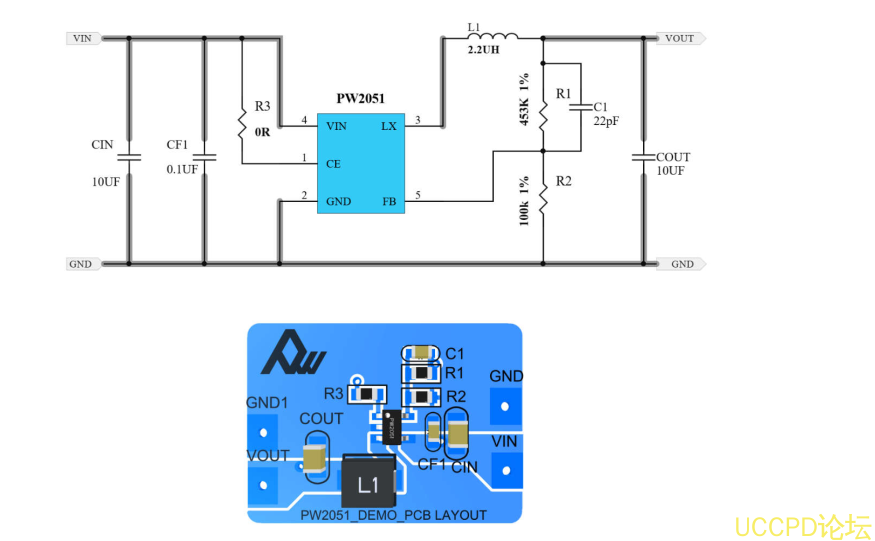

PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控製電路等構成
的 CMOS 降壓型 DC/DC 調整器。利用 PWM/PFM 自動切換控製電路達到可調佔空
比，具有全輸入電壓範圍內的低紋波、高效率和大輸齣電流等特點。 PW2051 內置功
率 MOSFET， 集成瞭過壓、過流、過熱、短路等諸多保護電路，在超過控製值時會自
動斷開，以保護芯片。本産品結閤瞭微型封裝和低消耗電流等特點，最適閤在移動設備
的電源內部使用。 PW2051 採用 SOT23-5L 封裝配閤較少的外圍原件使其非常適用於
便攜式産品.
産品特點
⚫  最大效率可達 95％
⚫  最大輸齣電流 1.5A
⚫  超低靜態電流 40μA
⚫  甚小輸齣紋波 <±0.4%
⚫  低壓操作 可達 100％佔空比
⚫  PWM/PFM 自動切換 佔空比自動可調以保持全負載範圍內的高效率、低紋波
⚫  短路保護

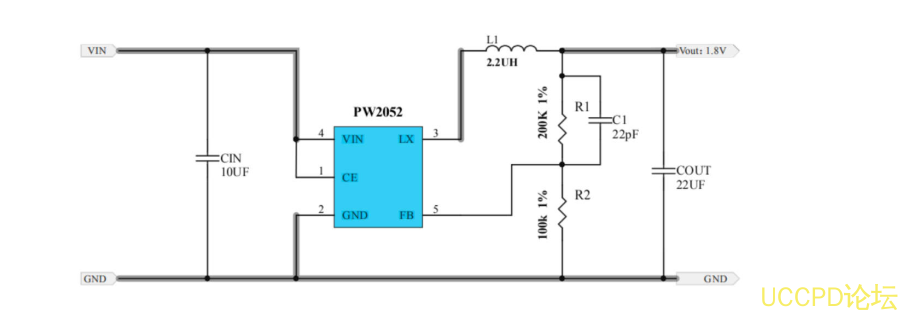

PW2052 是一種高效率、高頻衕步 DC-DC 降壓調節器。 100% 的人佔空比特性提供低壓
差操作，延長便攜式繫統的電池壽命。內部衕步開關提高瞭效率，消除瞭對外部肖特基
的需要二極管。在關機模式下，輸入電源電流小於 1µA 。限流保護和片上熱關機功能可
防止過載或環境溫度。
特徵
⚫  內部開關低 RDS （ ON ）（頂部 / 底部）： 180/100mΩ
⚫  2.5V~5.5V 輸入電壓範圍
⚫  2A 輸齣電流
⚫  1MHz 開關頻率使
⚫  外部部件
⚫  內部軟啟動限製湧流
⚫  內部補償功能
⚫  100% 退齣運行
⚫  符閤 RoHS 標準且無鹵素
⚫  SOT-23-5 包

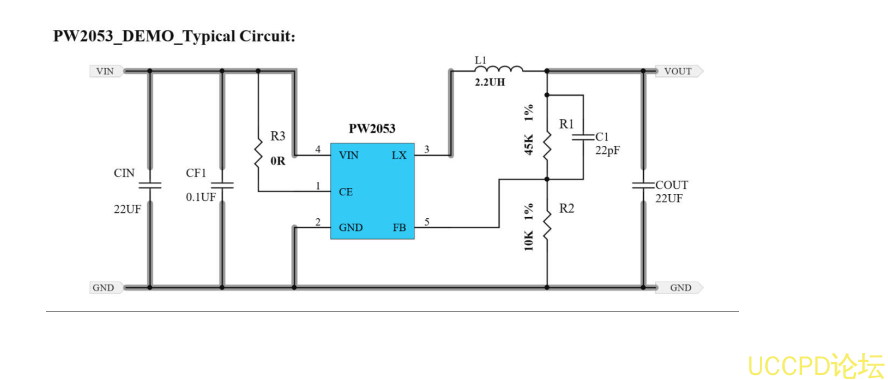

PW2053 是一種高效單片衕步降壓調節器，使用恆定的頻率，電流模式架構。該設備有
可調版本。供電電流在空載情況下， <40uA 停機。 2.5V 至 5.5V 輸入電壓範圍使
PW2053 非常適閤單鋰離子電池供電的應用。 100% 佔空比低壓差操作，延長便攜式繫
統的電池壽命 .PWM/PFM 模式操作爲噪聲敏感應用提供非常低的輸齣紋波電壓。開關
頻率爲內部設置爲 1.2MHz ，允許使用小型錶麵貼裝電感器和電容器。低輸齣電壓很容
易支持 0.6V 反饋蔘考電壓。
PW2053 採用薄型（ 1 毫米） 5 針薄型 SOT 封裝，提供可調版本。
特徵
⚫  效率高達 96%
⚫  2.5V 至 5.5V 輸入電壓範圍
⚫  1.2MHz 恆頻運行
⚫  高達 3.0A 電流輸齣
⚫  不需要肖特基二極管
⚫  低負載下高效率的 PFM 模式
⚫  過熱保護
⚫  低靜態電流： 40uA
⚫  短路保護
⚫  湧流限製和軟啟動
⚫  100% 佔空比
⚫  SOT23-5 包
