9V,12V輸入充3.7V單節鋰電池電路和芯片

輸入電壓範圍是 4.7V-8V 的。外圍跟 PW4054 一樣。

但是當我們的産品要求輸入電壓是更高的 9V，12V 時，就陷入思考瞭，由於線性電源 IC 的
本身特性，效率低，導緻目前都是適用於電流小的應用，特彆是輸入和輸齣電源的電壓差更
大時，也就效率越低瞭，卽使有充電電流也不大，可能不到 2，300MA。所以這種支持 9V,12V
輸入，充單節鋰電池的産品很少很少。卽使有充電電流也很小

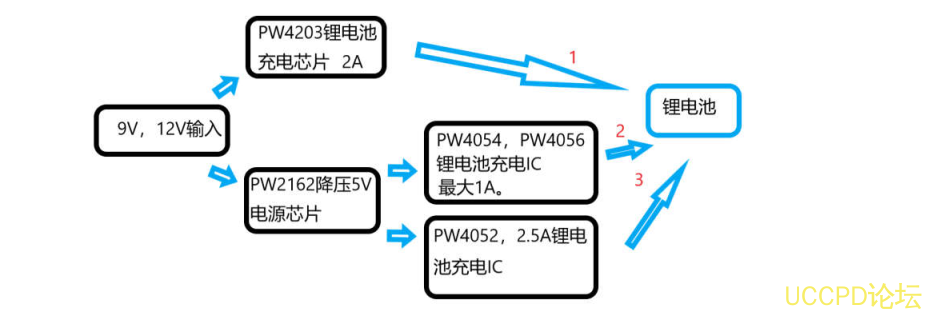

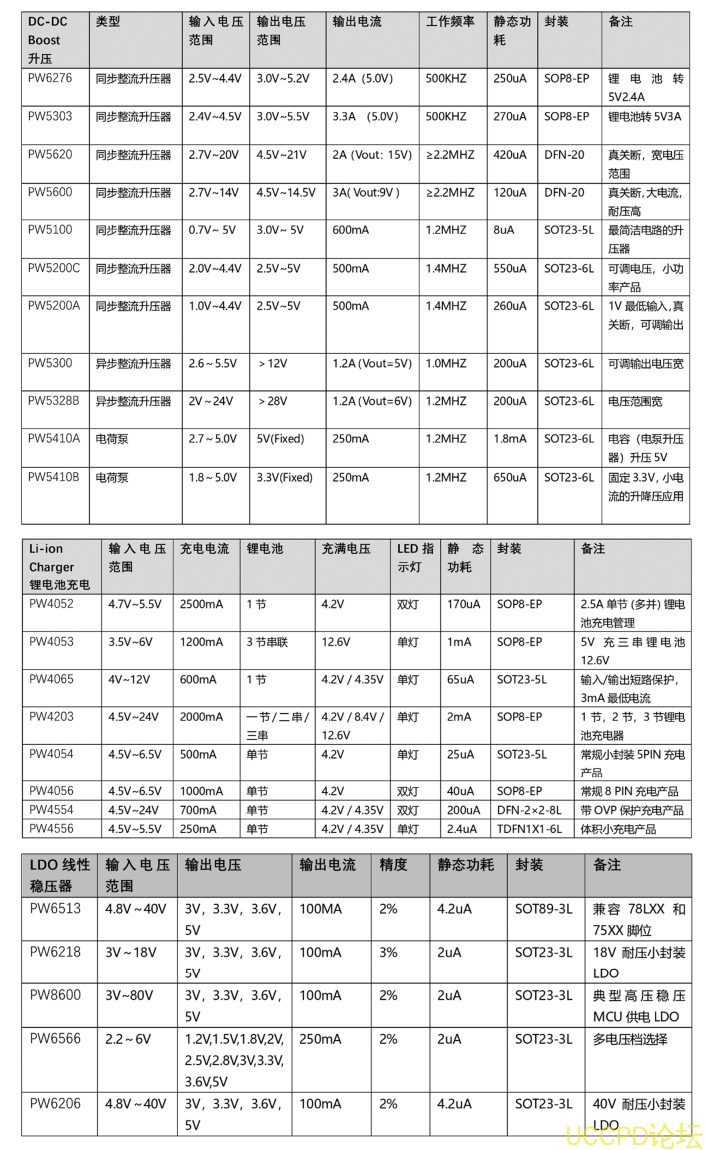

目前仍然有兩種方案可以使用於 9V,12V 給單節鋰電池充電的電路繫統中。

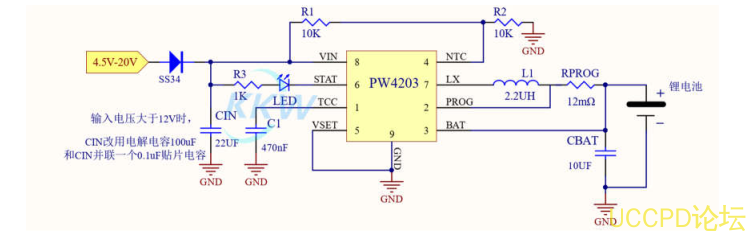

1，PW4203 是一款 4.5-22V 輸入，2A 衕步降壓多節鋰離子電池充電器 ，適用於便攜式
應用程序。選擇引腳方便多電池充電。800 kHz 衕步降壓調節器集成瞭 22V 額定值的
超低導通電阻 FET，以實現高效率和簡單的電路設計。PW4203 提供 8 針 SOP 封裝，
提供非常緊湊的繫統解決方案和導熱性好。
特徵
寬輸入電壓範圍：4.5V 至 22V
高效率集成衕步降壓帶固定 800kHz 開關的調節器頻率
可選擇多電池充電
涓流/恆流/恆壓充電模式
可編程（最大 2A）恆定充電當前
可編程充電定時器

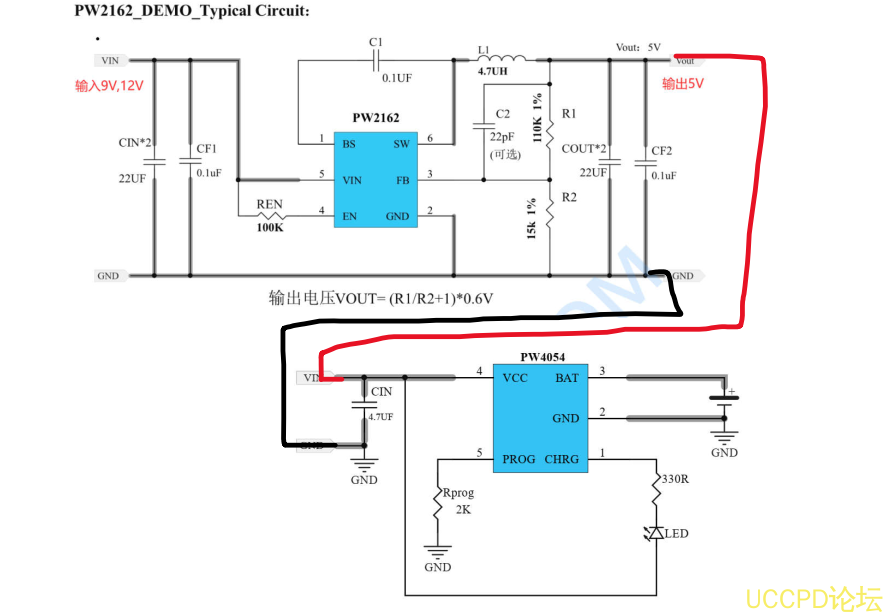

2，使用 DC-DC 降壓電路+鋰電池充電電路方案：
9V,12V 輸入，使用 DC-DC 電源芯片 PW2162 降壓到 5V，5V 再加上 PW4054 等鋰電
池充電芯片。
PW2162 是一箇完全集成，高效率 2A 衕步整流降壓轉換器。PW2162 在寬輸齣電
流負載範圍內以高效率運行。此設備提供兩種工作模式，PWM 控製和 PFM 模式開關
控製，實現高效率在更寬的負載範圍內。PW2162 要求現有的最小數量標準外部組
件，併在符閤 ROHS 標準的 6 針 SOT23 封裝中提供。
特徵
 效率高達 96%
 600KHz 頻率操作
 2A 輸齣電流
 不需要肖特基二極管
 4.5V 至 16V 輸入電壓範圍

如果是一直要 5V 輸入纔能充電，9V,12V 輸入不能充電這種的，可用 PW2601 或
者 PW2606 瞭

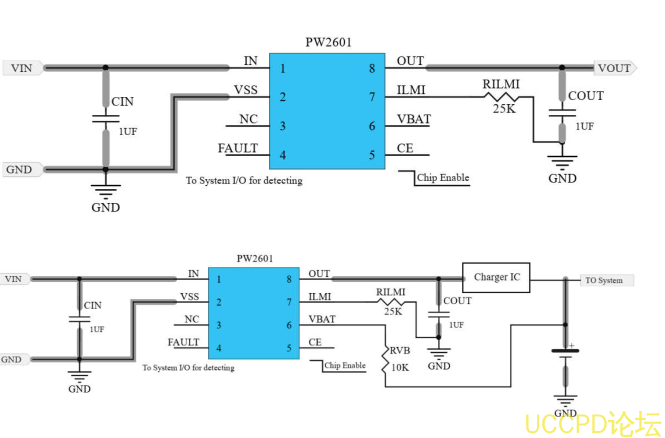

PW2601 是一款充電器前端集成電路，旨在爲鋰離子電池提供保護，使其免受充
電電路故障的影響。該設備監視輸入電壓，電池電壓和充電電流，以確保所有三箇蔘
數均在正常範圍內運行。當任何輸入電壓，輸齣電流超過閾值時，該器件將關閉內部
MOSFET 以斷開 IN 至 OUT 的連接，以保護負載。過熱保護（OTP）功能監視芯片溫度
以保護器件。 PW2601 還可以通過連續監視電池電壓來保護繫統電池免於過充電。該
器件的工作原理類似於線性穩壓器，可在輸入電壓高達輸入過壓閾值的情況下保持
5.1V 輸齣。

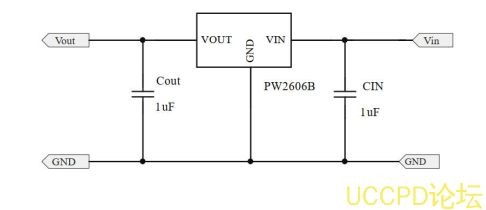

PW2606B，PW2606 是前端過電壓和過電流保護設備。牠實現瞭 2.5V 至 40V 的寬輸入
電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑 nFET 開關
的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達 1A，2A 的電
流以滿足電池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電
路，以防止髮生過電流事件。
