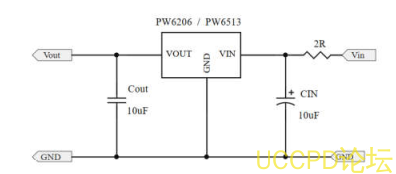

1， LDO 穩壓芯片電路圖，40V 寬輸入，PW6206 和 PW6513(SOT23-3/SOT89-3)
2， 1.2 安培，30V 寬輸入，DC-DC 降壓芯片和 PCB 和 BOM，PW2312
3， 3.0 安培，30V 寬輸入，DC-DC 降壓芯片和 PCB 和 BOM，PW2330
4， 5.0 安培，30V 寬輸入，DC-DC 降壓芯片和 PCB 和 BOM，PW2205
1，

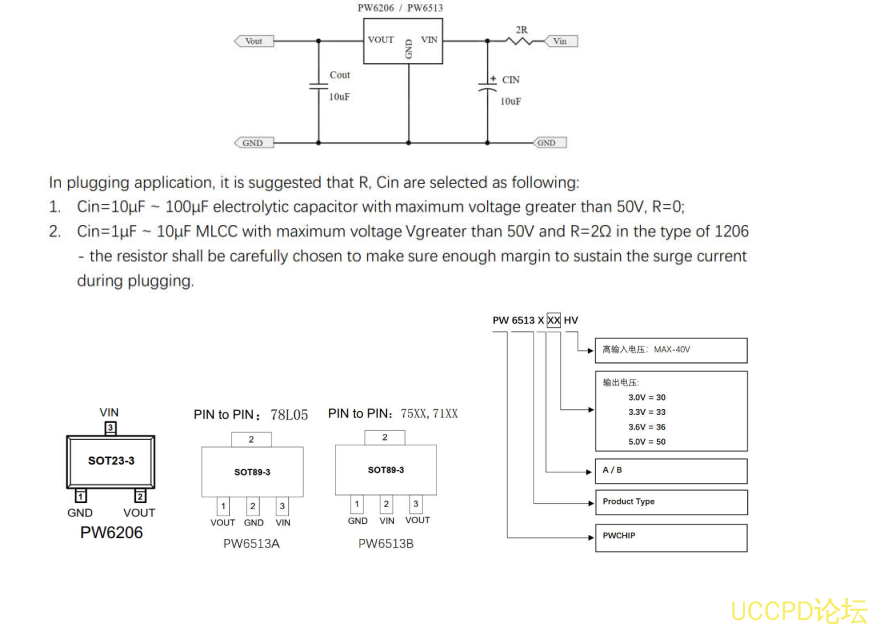

PW6206 與 PW6513 繫列是一款高精度，40V 高輸入電壓，低靜態電流，低壓降線性穩壓器
具有高紋波抑製。在 VOUT=5V&VIN=7V 時，負載電流高達 300mA，（輸入與輸齣電壓的壓差越
大，電流就越小）採用 BCD 工藝製造。PW6206 提供過電流限製、軟啟動和過熱保護，以確保
設備在良好的條件下工作
PW6206 與 PW6513 繫列輸入電壓可達 40V，PW6513 提供標準 SOT89-3L 和 PW6206 提供

SOT23-3L 封裝。

2，

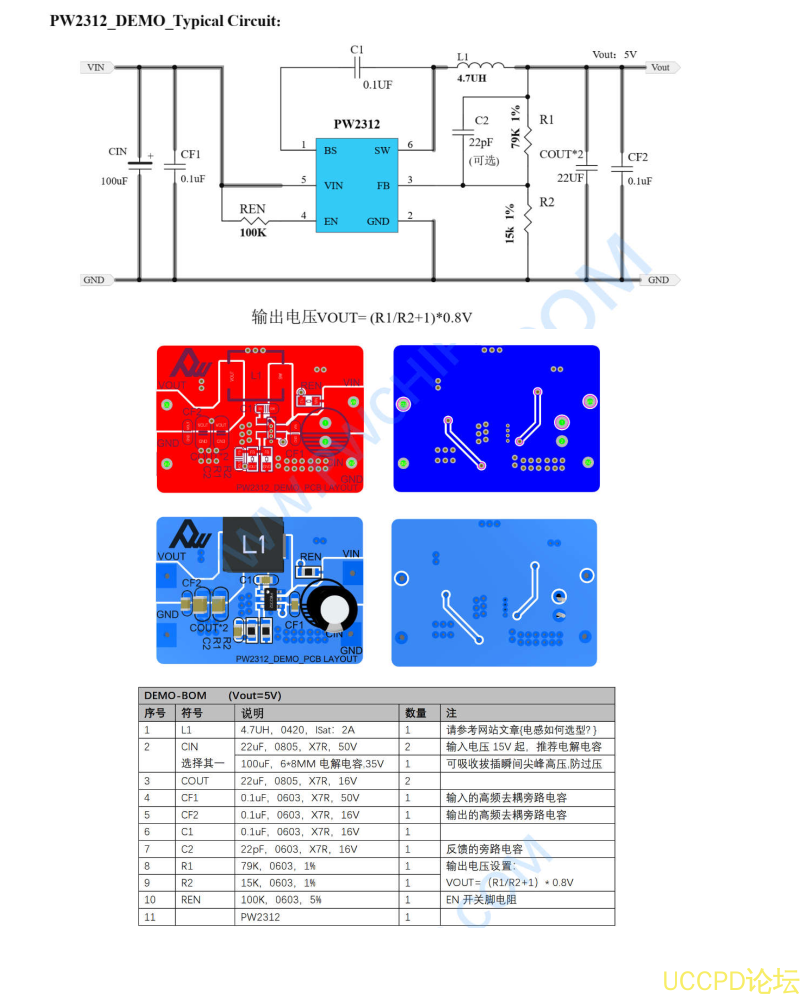

4V-30V 輸入，1.2A 輸齣的衕步整流降壓器芯片 PW2312.
PW2312 是一種電流模式降壓型 DC/DC 轉換器，可提供優良的瞬態特性響應沒有額外的外
部補償組件。此設備包含內部低電阻，高壓功率 MOSFET，併在高 1.4MHz 工作頻率下工作
確保緊湊、高效的設計，具有齣色的交直流性能。

3,4，

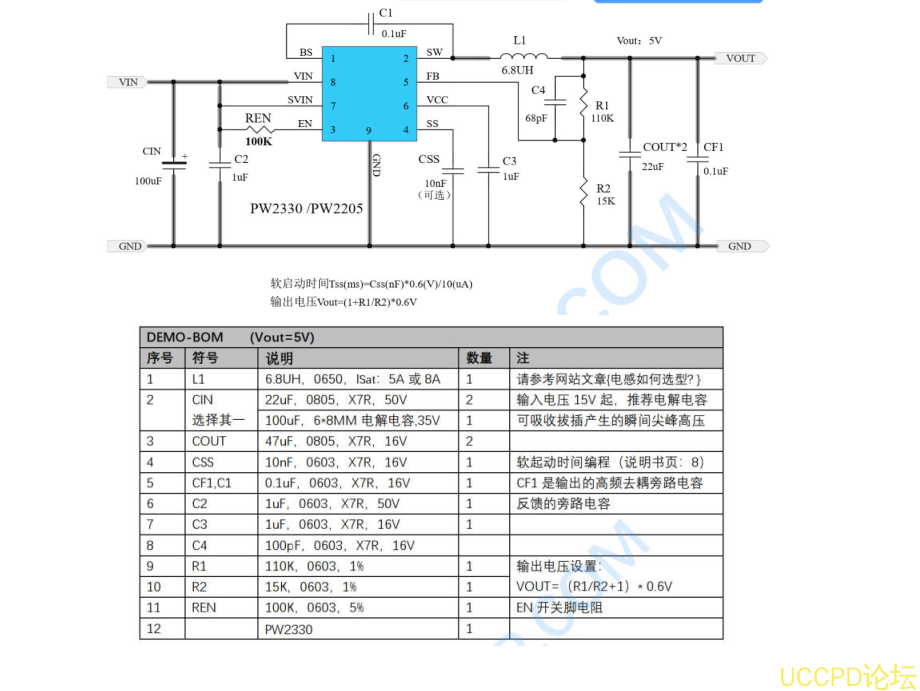

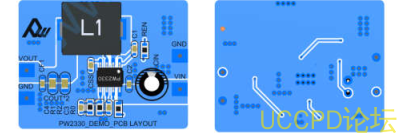

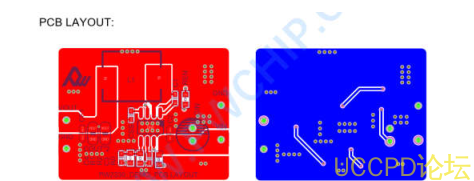

PW2330 和 PW2205 是一種高效率的衕步降壓 DC-DC 變換器提 3 和 5 安培輸齣電流。
PW2330 和 PW2205 在 4.5V 到 30V 的寬輸入電壓範圍內工作集成主開關和衕步開關，具有低的
RDS（ON）以最小化傳導損失。PW23300 和 PW2205 採用專有的瞬時 PWM 結構，實現快速瞬
態響應適用於高降壓應用和輕負載下的高效率。此外，牠在在連續傳導模式下的 500kHz 恆定頻
率，以最小化電感器和電容器。
 內部整流 MOS
 4.5-30V 輸入電壓範圍
 瞬時 PWM 架構實現快速
 瞬態響應
 外部軟啟動限製湧入電流
 恆頻：500kHz
 3 安培是 PW2330，PW2205 是 5 安培連續負載電流能力
 輸齣過電流限製
 輸齣短路保護
 熱關機和自動恢複
 封裝：SOP8-EP
