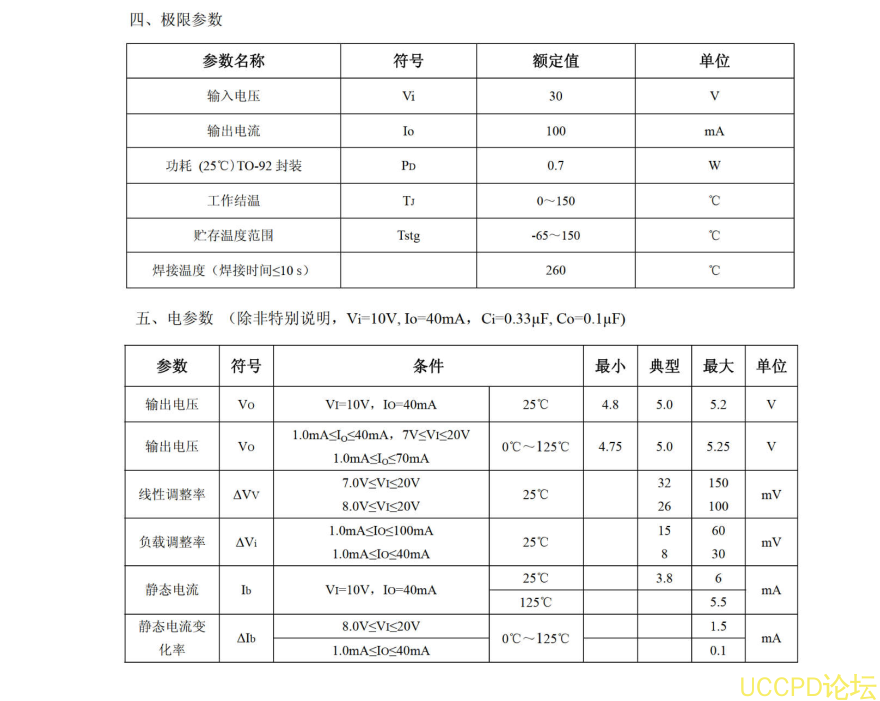

78L05高耐壓版本40V規格書

78L05 單片集成電路穩壓器的一種型號。此類元件應用十分廣泛，全繫列的穩壓器中
都有濾波電路，從而有效地降低瞭噪聲和外界的榦擾，每種穩壓器均能達到 100mA 的電流
輸齣，內部設有過流、過熱自動保護功能。
特點
1. 三端穩壓器
2. 最大輸齣電流 100mA
3. 獨立工作無鬚外加部件
4. 內部有熱過載保護裝置
5. 內部有電流短路保護功能
三、應用
1. 直流電源
2. 充電器
3. 適配器
4. DVD
5. 電視機

6. 録音機

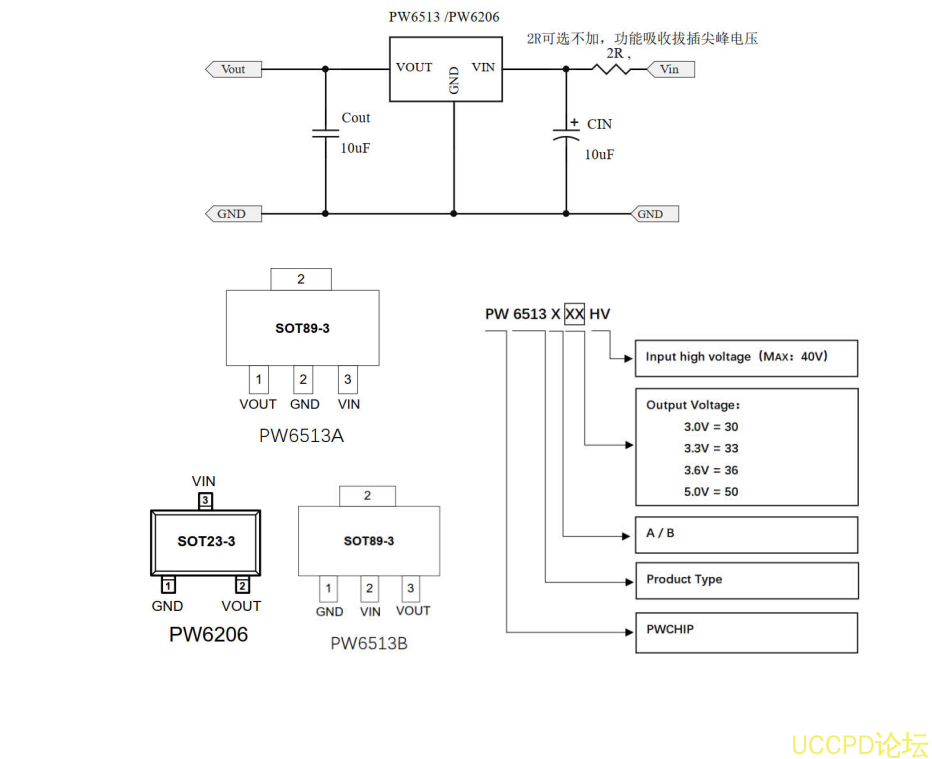

PW6206，PW6513 繫列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性
穩壓器具有高紋波抑製。在 VOUT=5V&VIN=7V 時，輸入電壓高達 40V，負載電流高達 300mA，
採用 BCD 工藝製造。PW6206 提供過電流限製、軟啟動和過熱保護，以確保設備在良好的
條件下工作
PW6206 是 SOT23-3L 封裝，PW6513 是 SOT89-3 封裝。
特點
 輸入電壓：4.75V~40V
 輸齣電壓：1.8V~5.7V
 輸齣精度：<±2%
 輸齣電流：150mA（典型值）
 最高 300mA@VIN=7V，VOUT=5V，PW6206B50HV 封裝
 電源抑製比：60dB@100Hz
 跌落電壓：600mV@IOUT=100mA
 靜態電流：4.2μA@VIN=12V（典型值）
 ESD HBM:8KV
 推薦電容器：10uF
