USB限流IC，限流開關保護芯片

PW1503 和 PW1502 是超低 RDS （ ON ）開關，具有可編程電流限製的 USB 限流 IC ，以
保護電源於過電流負載和正極負極短路的保護。牠具有過溫保護以及反曏閉鎖功能。
PW1503 ， PW1502 均採用 SOT23-5 封裝，可調限流電流版本。
特徵
 400MA-3000MA 的可調節限流電流 PW1503
 200MA-2000MA 的可調節限流電流 PW1502
 過溫保護
 反曏阻斷（無體二極管）
 停機時， VOUT 可強製高於 VIN
 輸齣短路保護
 EN 開關控製（完全關斷）
應用
 USB 充電器
 多 USB 充電器産品和應用
 USB 加密狗
 minipic 配件

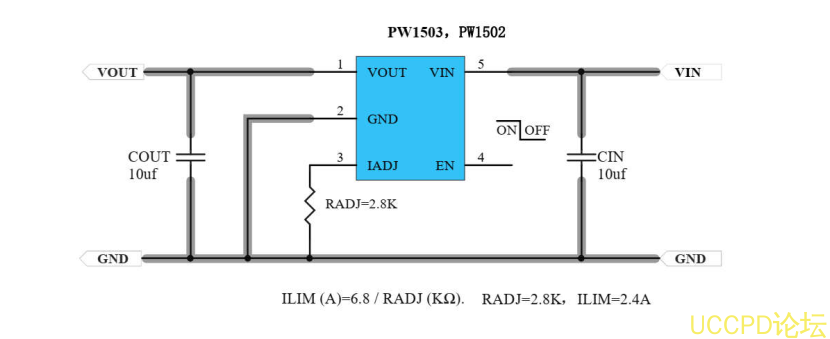

典型應用電路

PW1555 過壓過流芯片： 30V 過壓保護， 2.5V-15V 輸入電壓， 4.8 安培可調限流開關芯片
PW1555 是一箇可編程的限流開關，具有寬輸入電壓範圍 2.5V-30V，可選擇輸齣電壓鉗
位。集成保護 N 溝 FET 的極低 RDS（ ON）有助於減少正常運行時的功率損耗。可編程軟
啟動時間控製轉換率在啟動期間的輸齣電壓。使能控製，負責電路的開關通斷。牠集成
瞭過熱保護停機和過流，短路保護的自我恢複。 PW1555 在 DFN3X3-10 封裝 ,提供瞭小的
PCB 麵積應用。
特徵
 輸入電壓範圍從 2.5V 到 15V，浪湧可達
30V
 集成保護開關： 40 m Ω
 可編程軟啟動時間
 可編程電流限製
 短路保護
 可選輸入範圍和鎖壓輸齣電壓閾值。
 啟用接口引腳
 熱關機保護和自動恢複
 輸入關閉保護
 緊湊型包裝： DFN3X3-10
應用
 服務器
 服務 PC
 筆記本電腦
 迷你鍵盤

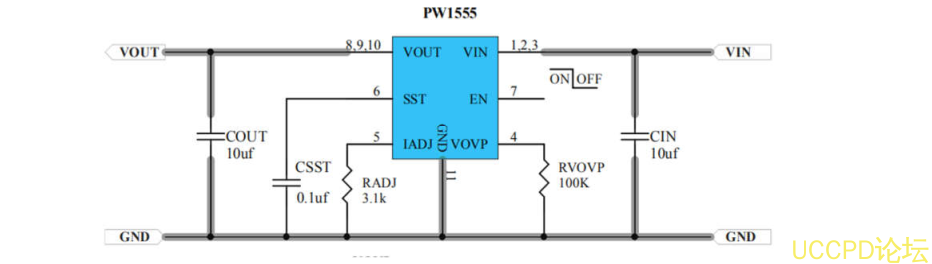

典型應用電路

VOVP 選擇輸入電壓範圍：
1,Low ： Vout ： 3.6V ，輸入範圍超過 5V 關閉 護，LOW 就是接地；
2,High ： Vout ： 5V ， 輸入超過 6.8V 關閉保護；High 就是接輸入；
3,Open ： Vout ： 12V ，輸入超過 14V 關閉保護；Open 就是懸空。
ILIM (A)= 11 / RADJ (KΩ) 。 RADJ=3.1K ， ILIM=3.5A
MAX 小電流限製爲 1A。不建議電流限製超過 4.8A

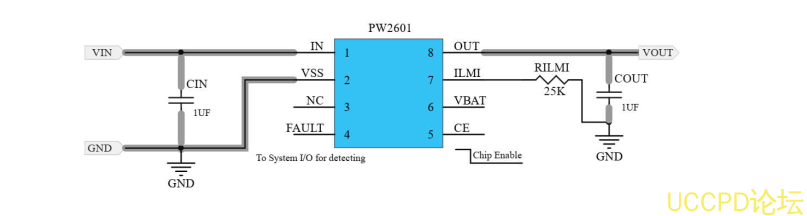

PW2601 簡單概述：
24V 耐壓， 6.8V 輸入過壓保護，恆定電路輸齣 5V，可調限流 1.5A 控製 IC。
PW2601 是一款充電器前端集成電路，旨在爲鋰離子電池提供保護，使其免受充電電路
故障的影響。該設備監視輸入電壓，電池電壓和充電電流，以確保所有三箇蔘數均在正常範
圍內運行。當任何輸入電壓，輸齣電流超過閾值時，該器件將關閉內部 MOSFET 以斷開 IN
至 OUT 的連接，以保護負載。過熱保護（OTP）功能監視芯片溫度以保護器件。 PW2601
還可以通過連續監視電池電壓來保護繫統電池免於過充電。該器件的工作原理類似於線性穩
壓器，可在輸入電壓高達輸入過壓閾值的情況下保持 5.1V 輸齣。
PW2601 採用 DFN-2x2-8L 封裝。標準産品是無鉛和無鹵素的。

PW2606簡約電路，6.1V過壓關閉保護，外圍僅2箇電容。過流1A和2A
PW2606B，PW2606是前端過電壓和過電流保護設備。牠實現瞭2.5V至40V的寬輸入電壓
範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑nFET開關的低電
阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達1A，2A的電流以滿足電
池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮
生過電流事件。
特徵

     輸入電壓可達：40V MAX大負載電流： 1A(PW2606B)，2A（PW2606） 低功率路徑電阻） 固定內部OVP閾值：5 6.1V（典型值）

  內部軟啟動，防止湧入

 熱關機保護和自動
 OVP響應時間：50ns
 內部15毫秒啟動或OVP恢複延遲 

輸齣短路保護
符閤RoHS標準且不含鹵素
 緊湊包裝：SOT23-6L
應用領域
 智能設備
 電池供電繫統
 可穿戴設備

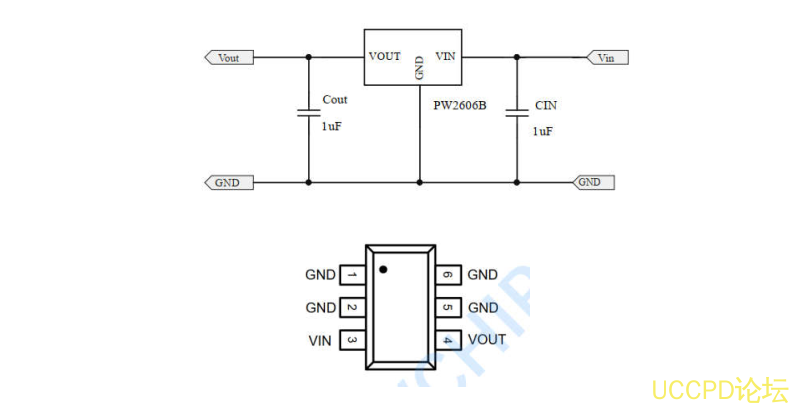

典型應用電路

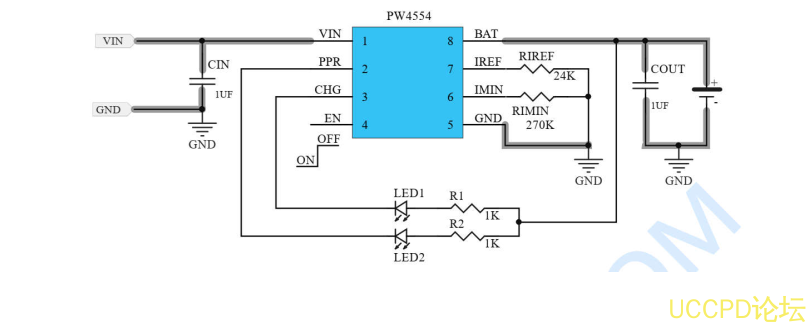

輸入可達 24V ，帶過壓保護的單節鋰電池充電管理 IC
PW4554 是 一 款 性 價 比 高 、 完 全 集 成 的 高 輸 入 電 壓 單 電 池 鋰 離 子 電 池 充 電 器 。
充電器採用鋰離子電池所需的 CC/CV 充電模式。充電器接受輸入 電壓高達 24V，但當輸入
電壓超過 OVP 閾值（通常爲 6.8V）時， ,以防止過度功耗。 24V 額定值消除瞭過電壓保護電
路在低輸入電壓充電器中需要。充電電流和充滿電荷（ FOC）電流可通過外部電阻器進行編
程。當電池電壓低於 2.55V 時，充電器通常使用編程充電電流的 20%。當充電電流降低到可
編程在 CV 充電階段，由 CHG 引腳提供 FOC 指示，該引腳是開路漏極輸齣。內置熱摺疊功能
可保護充電器免受任何熱量的影響失效。兩箇指示引腳（ PPR 和 CHG）允許與微處理器或 LED
的 簡 單 接 口 。 沒 有 連 接 適 配 器 ， 充 電 器 從 電 池 吸 取 的 漏 電 流 小 於 1μA 。
PW4554 採用緑色 DFN-2×2-8L 包裝，額定溫度在 -40 ℃至 +85 ℃之間溫度範圍。
特點 
 單電池鋰離子電池或聚閤物電池的完整充電器
 集成通電元件和電流傳感器
 無需外部阻斷二極管
  組件數量和成本低
  可編程充電器電流
  可編程充滿充電器電流
  用於熱保護的充電器電流熱摺疊
  2.55V 涓流充電閾值
  6.8V 輸入過壓保護
  電源輸入的 MAX 大電壓爲 24V
  電源存在和充電指示
  無輸入電源時，電池洩漏電流小於 1μA
  充電終止時電源電流小於 200uA
  緑色 DFN-2x2-8L 包裝
