USB 輸入帶過壓關閉， 4.35V/4.2V 很小箇芯片鋰電池 0.3A 充電管理闆 12號 13號

1 電路闆 PCB 描述：
1.1 名稱： USB 輸入帶過壓關閉， 4.35V/4.2V 很小箇芯片鋰電池 0.3A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組， 多併或單串， 可選充滿 4.35V（12 號闆） /4.2V（13 號闆）
1.4 輸入電壓： 5V （充電亮燈，充轉滅燈）
1.5 Max 充電電流(輸齣)： 0.3A
1.6 芯片功能簡介：
1，  鋰電池充電電路：  PW4556
PW4556 鋰電池充電管理芯片，可達 0.3A 充電電流， DFN1*1-6L 很小封裝
2，  過壓保護電路：  PW2601
PW2601 是 USB 輸入過壓保護限流保護芯片， 6.8V 關閉，輸齣恆壓 5.1V，可調過流 1A 保護。
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護

深圳市誇剋微科技  IC代理  鄭R：13528458039

2， 電路圖：

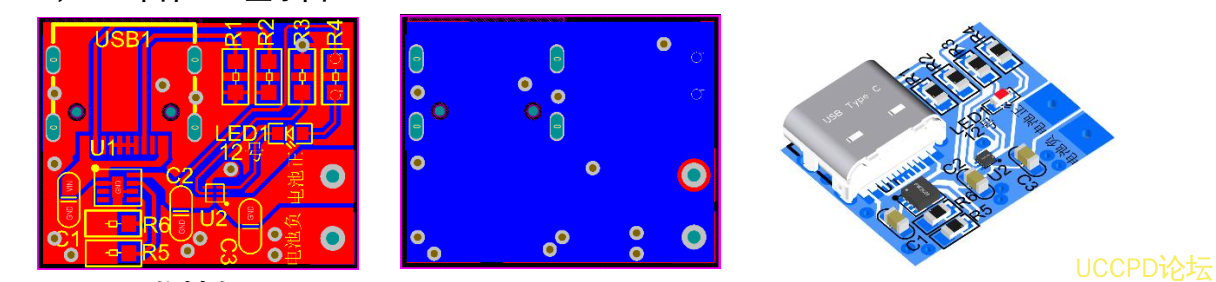

3， PCB 圖和 3D 顯示圖
