12V-24V 輸入兩節串聯鋰電池 2A 充電管理闆PW4242 25號
1 電路闆 PCB 描述：
1.1 名稱： 12V-24V 輸入兩節串聯鋰電池 2A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串可多併， 充滿 8.4V
1.4 輸入電壓： 12-24V （充電亮燈，充滿轉燈）
1.5 Max 充電電流(輸齣)： 2A
1.1 名稱： 12V-24V 輸入兩節串聯鋰電池 2A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串可多併， 充滿 8.4V
1.4 輸入電壓： 12-24V （充電亮燈，充滿轉燈）
1.5 Max 充電電流(輸齣)： 2A
詳情
1 電路闆 PCB 描述：
1.1 名稱： 12V-24V 輸入兩節串聯鋰電池 2A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串可多併， 充滿 8.4V
1.4 輸入電壓： 12-24V （充電亮燈，充滿轉燈）
1.5 Max 充電電流(輸齣)： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4242
PW4242 鋰電池充電管理芯片， 可達 3.5A 充電電流，開關式高效率， 支持 2 串鋰電池充電。
1.1 名稱： 12V-24V 輸入兩節串聯鋰電池 2A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串可多併， 充滿 8.4V
1.4 輸入電壓： 12-24V （充電亮燈，充滿轉燈）
1.5 Max 充電電流(輸齣)： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4242
PW4242 鋰電池充電管理芯片， 可達 3.5A 充電電流，開關式高效率， 支持 2 串鋰電池充電。
深圳市誇剋微科技 IC代理 鄭R：13528458039
PCB 佈局分兩部分電路：信號控製電路+功率電路

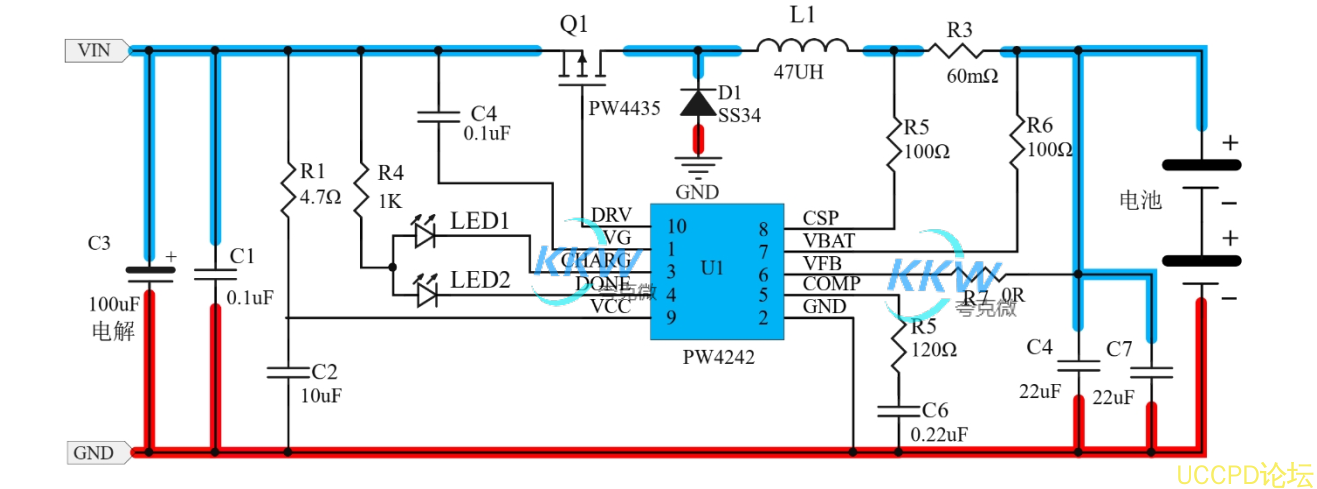

藍色粗線功率走線佈局寬； SW 部分（Q1,D1,L1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積也要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,D1,C3,C1,C4,C7 和電池的接地端）

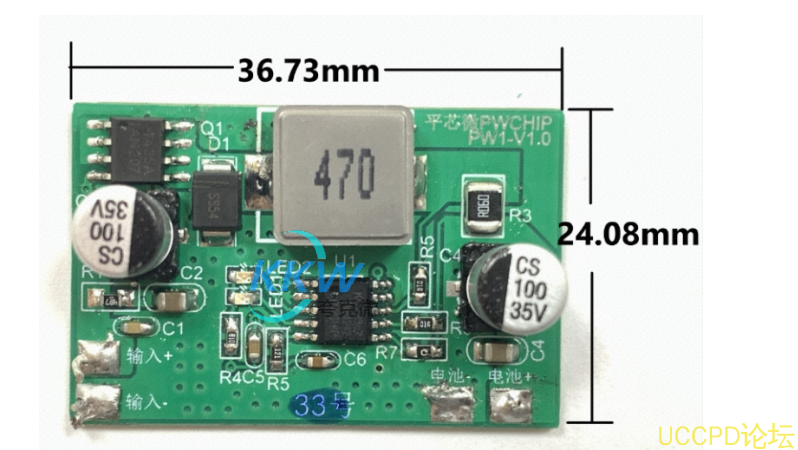

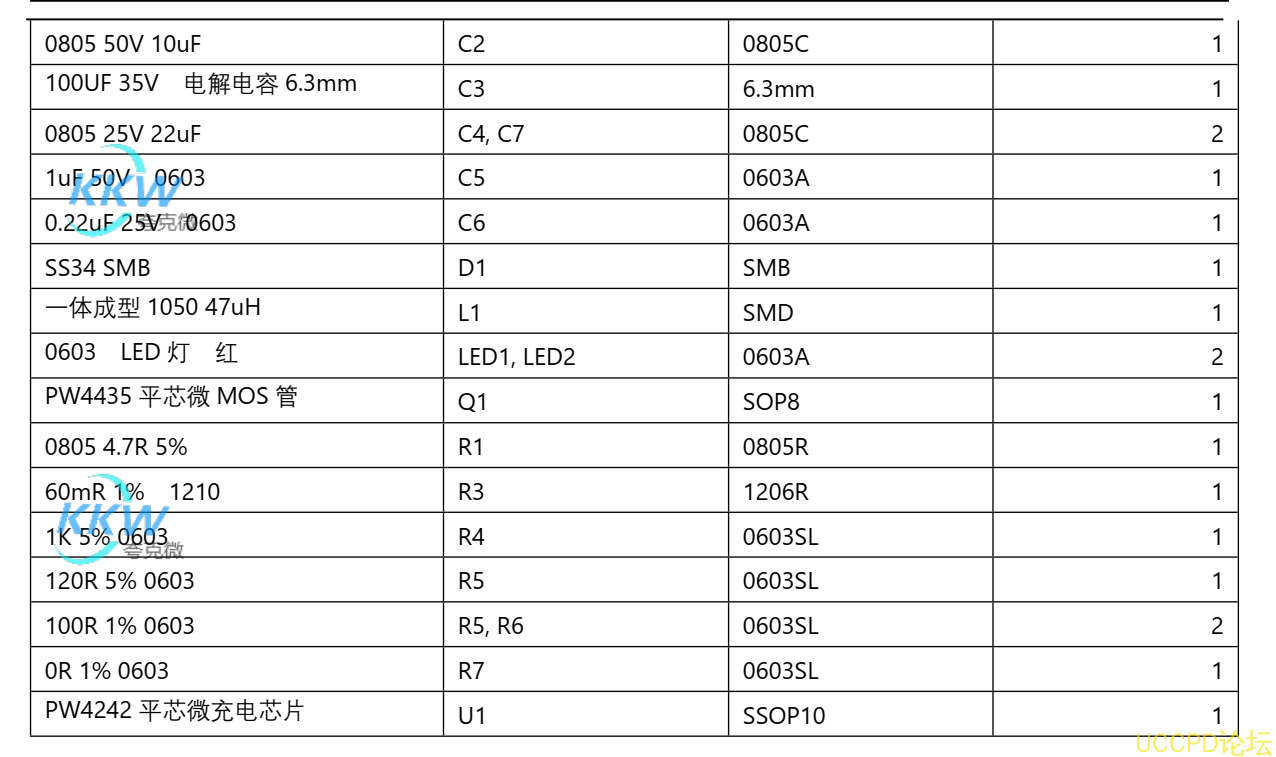

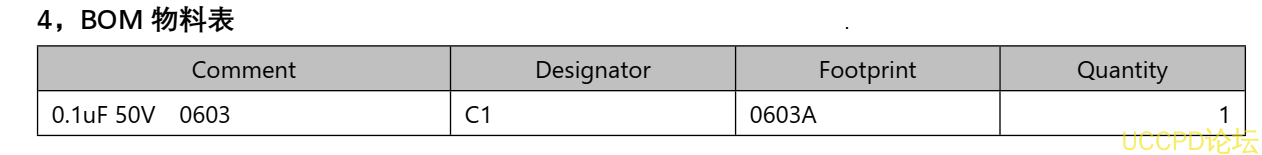

3， PCB 圖和 3D 顯示圖
