USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A， 26號 PW4202

1 電路闆 PCB 描述：
1.1 名稱： USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.6 1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4202
PW4202 鋰電池充電管理芯片， 可達 3A 充電電流， ，支持兩串鋰電池充電。

深圳市誇剋微科技  IC代理  鄭R：13528458039

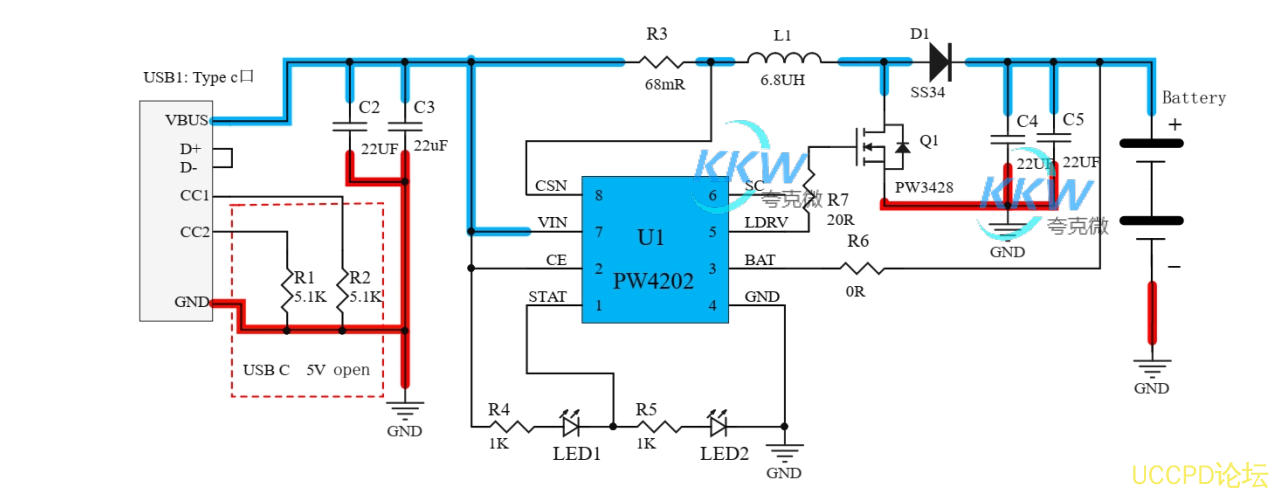

2， 電路圖

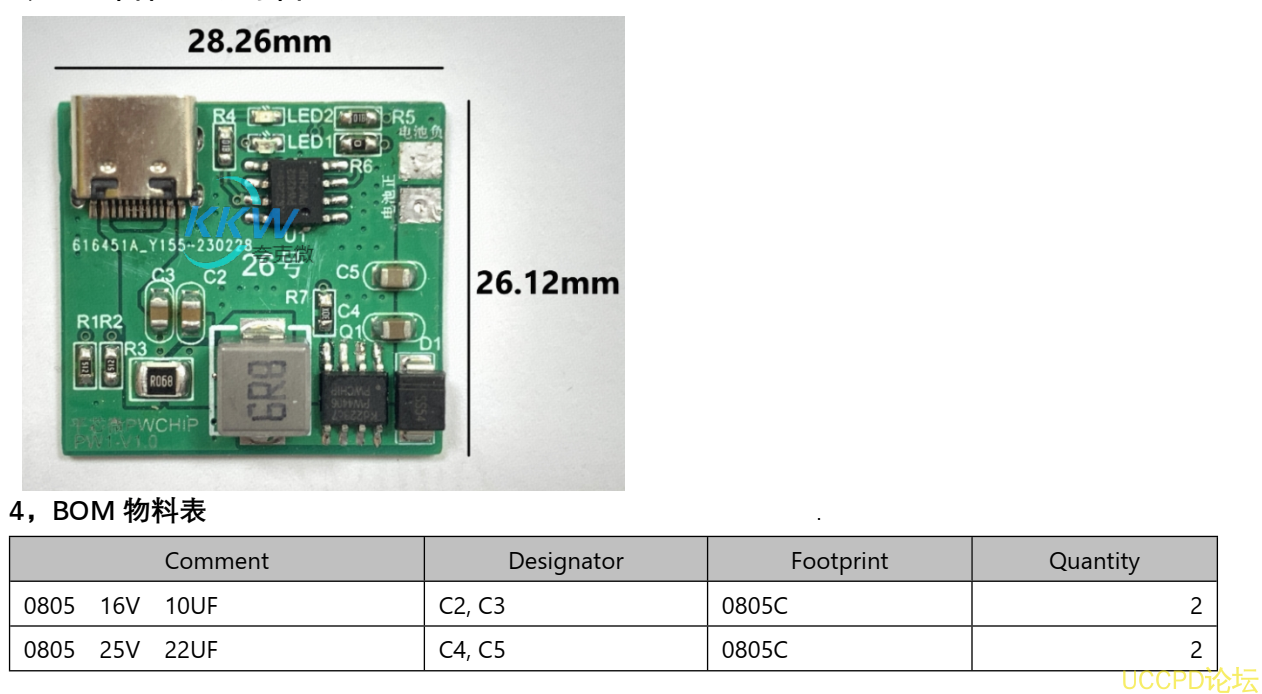

PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（L1,D1,Q1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,C2,C3, C4,C5,Q1 和電池的接地端）
