30號闆是支持 PD/QC 快充協議高壓 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆

1 電路闆 PCB 描述：
1.1 名稱： 支持 PD/QC 快充協議高壓 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組， 三串 3.7V 鋰電池， 充滿 12.6V
1.4 輸入電壓： 5V-9V （充電亮燈，充滿轉燈）
1.5 Max 輸入電流： 1.9A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4040
PW4040 鋰電池充電管理芯片， 可達 3.5A 充電電流，可調輸齣充電電壓，支持寬輸入電壓
2， USB C 口 PD/QC 快充協議芯片： PW6606
PW6606 是 PD/QC 快充協議芯片， SINK 端，負責協議通訊 PD 充電器使輸齣其指定的電壓。

深圳市誇剋微科技  IC代理  鄭R：13528458039

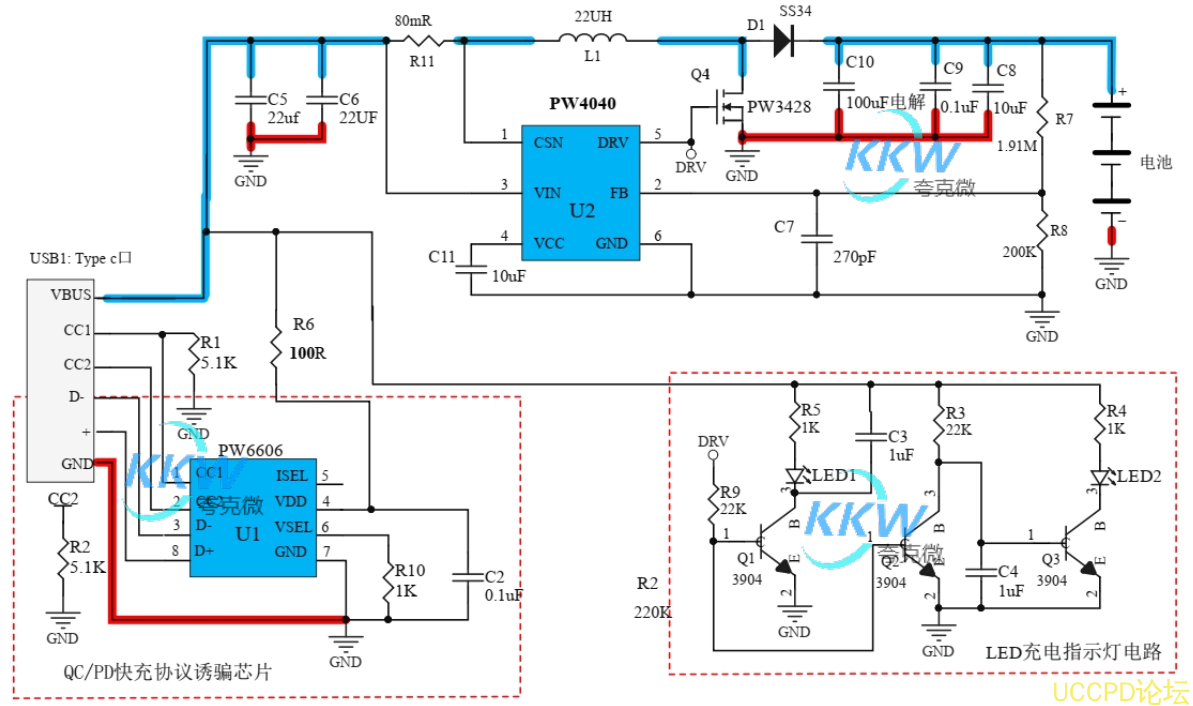

2， 電路圖：

PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（L1,D1,Q1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,C5,C6, C10,C9,C8,Q1 和電池的接地端）

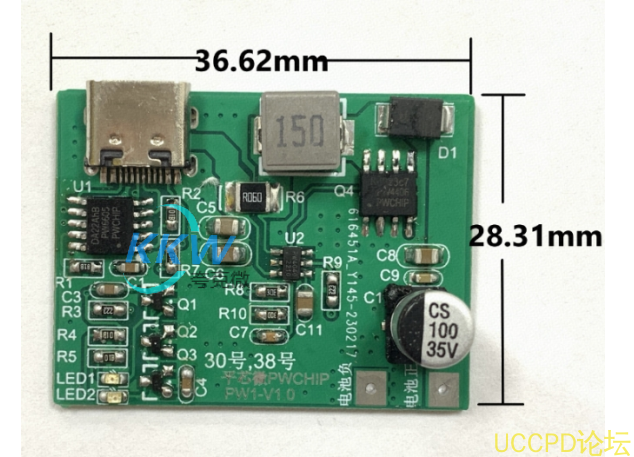

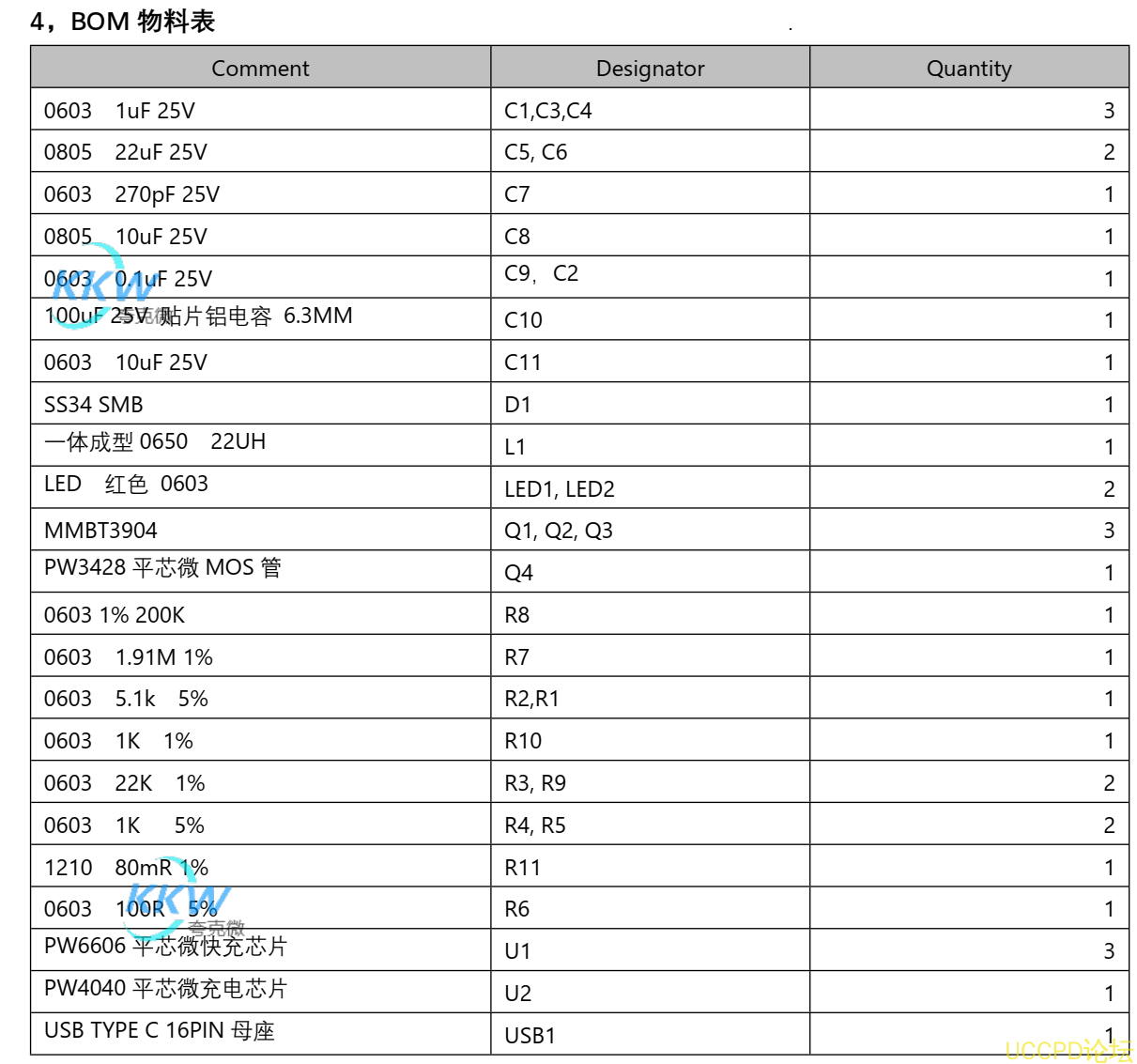

3， PCB 圖和 3D 顯示圖
