15V-24V 輸入三節串聯鋰電池 2A 充電管理闆 33號 PW4243

1 電路闆 PCB 描述：
1.1 名稱： 15V-24V 輸入三節串聯鋰電池 2A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串可多併， 充滿 12.6V
1.4 輸入電壓： 15-24V （充電亮燈，充滿轉燈）
1.5 Max 充電電流(輸齣)： 2A
1.6 芯片功能簡介：
1，  鋰電池充電電路：  PW4243

PW4243 鋰電池充電管理芯片， 可達 3.5A 充電電流，開關式高效率，支持三串鋰電池充電。

深圳市誇剋微科技  IC代理  鄭R：13528458039

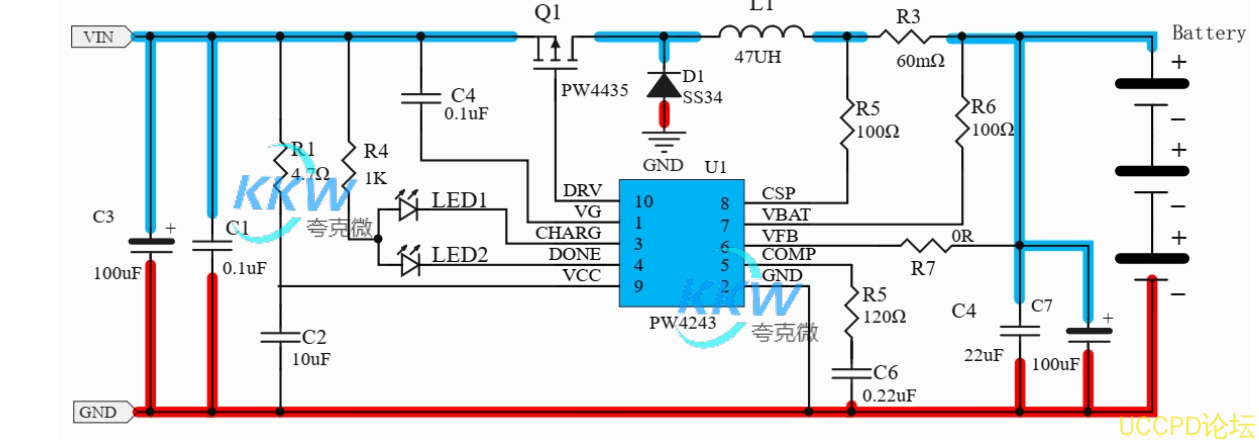

2， 電路圖：

PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（Q1,D1,L1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積也要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,D1,C3,C1,C4,C7 和電池的接地端）

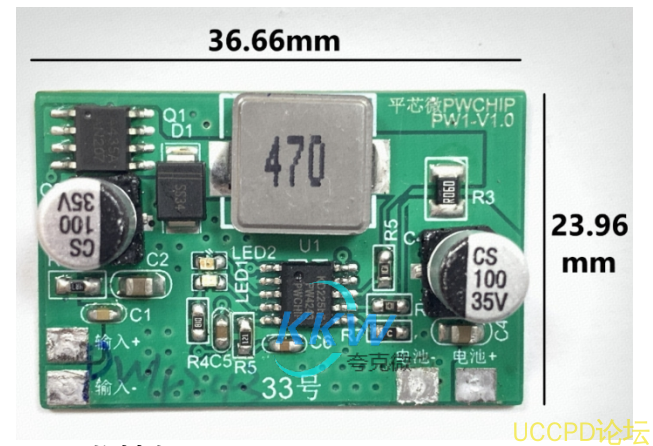

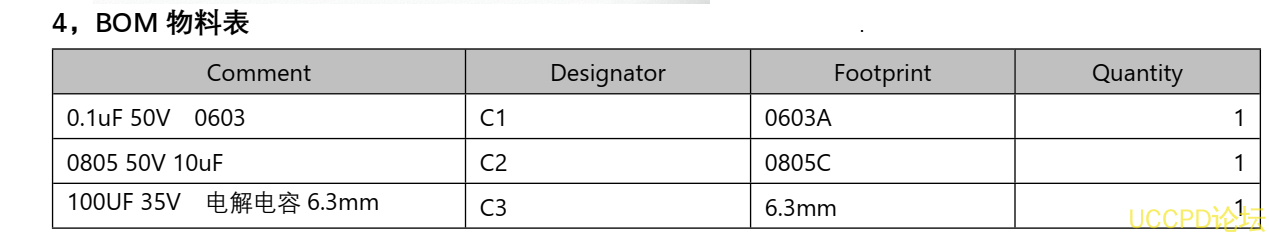

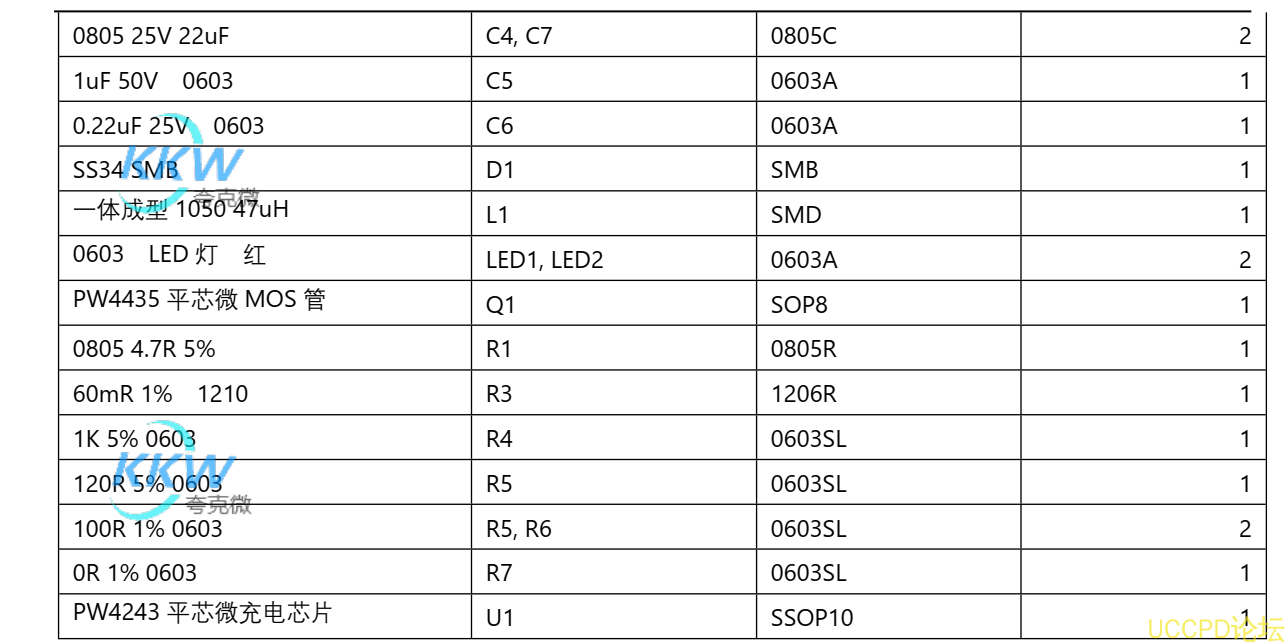

3， PCB 圖和 3D 顯示圖
