USB C 口輸入含過壓保護,三節串聯鋰電池充電管理闆 12.6V ，35號 PW4053M PW2609A

1 電路闆 PCB 描述：
1.1 名稱： USB C 口輸入含過壓保護,三節串聯鋰電池充電管理闆 12.6V ，
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.6 1.6 芯片功能簡介：
1，  鋰電池充電電路：  PW4053M
PW4053M 鋰電池充電管理芯片， 可達 3A 充電電流， ，支持三串鋰電池充電。
2，  過壓保護電路：  PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，可調輸入過壓關閉， 默認 6.1V， 40V 輸入保護。
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護

深圳市誇剋微科技  IC代理  鄭R：13528458039

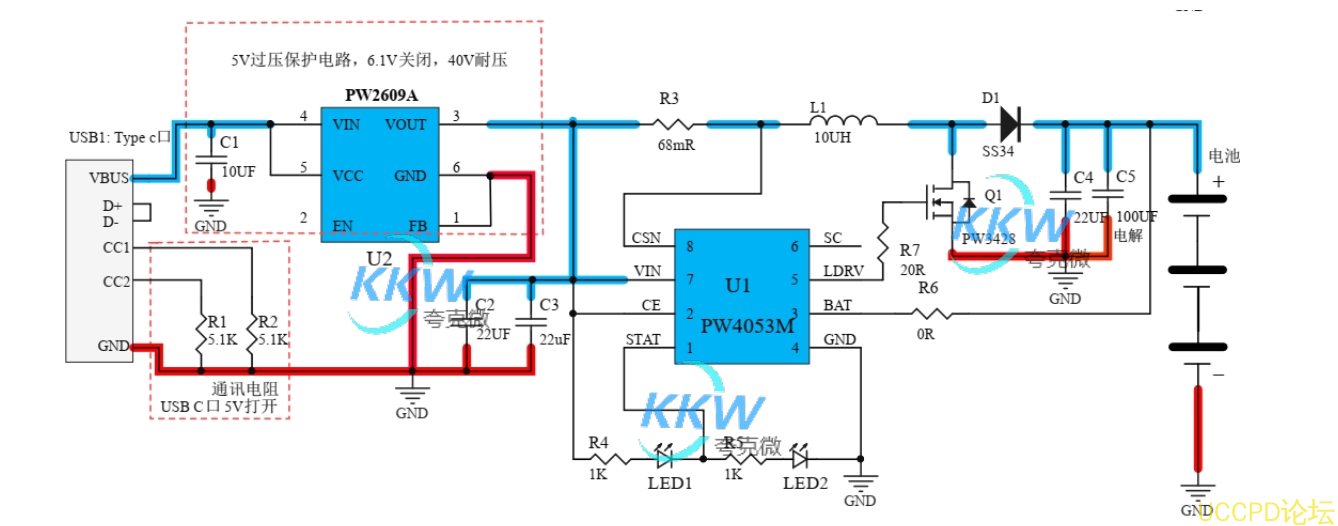

2， 電路圖

PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（L1,D1,Q1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,C1,PW2609 的 6 腳， C2,C3, C4,C5,Q1 和電池的接地端）

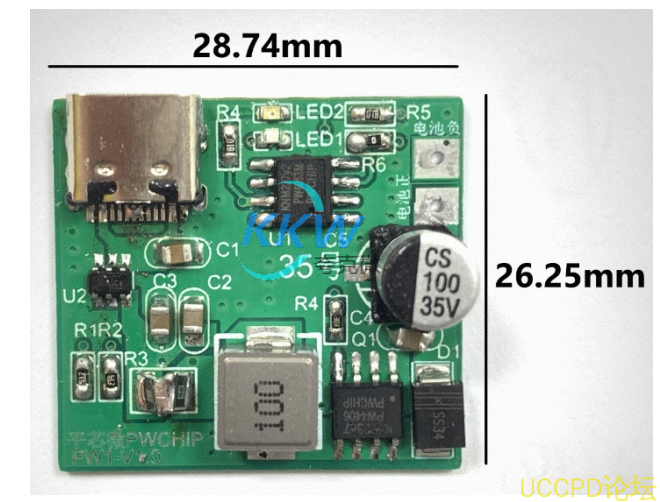

3， PCB 圖和 3D 顯示圖
