36號闆 USB C 口 5V 輸入, 12.6V 三節串聯鋰電池充電管理闆， PW4053M芯片
1 電路闆 PCB 描述：
1.1 名稱： USB C 口 5V 輸入, 12.6V 三節串聯鋰電池充電管理闆， PW4053M 芯片
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.1 名稱： USB C 口 5V 輸入, 12.6V 三節串聯鋰電池充電管理闆， PW4053M 芯片
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
詳情
1 電路闆 PCB 描述：
1.1 名稱： USB C 口 5V 輸入, 12.6V 三節串聯鋰電池充電管理闆， PW4053M 芯片
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1， 鋰電池充電電路： PW4053M
1.1 名稱： USB C 口 5V 輸入, 12.6V 三節串聯鋰電池充電管理闆， PW4053M 芯片
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
深圳市誇剋微科技 IC代理 鄭R：13528458039
1， 鋰電池充電電路： PW4053M
|

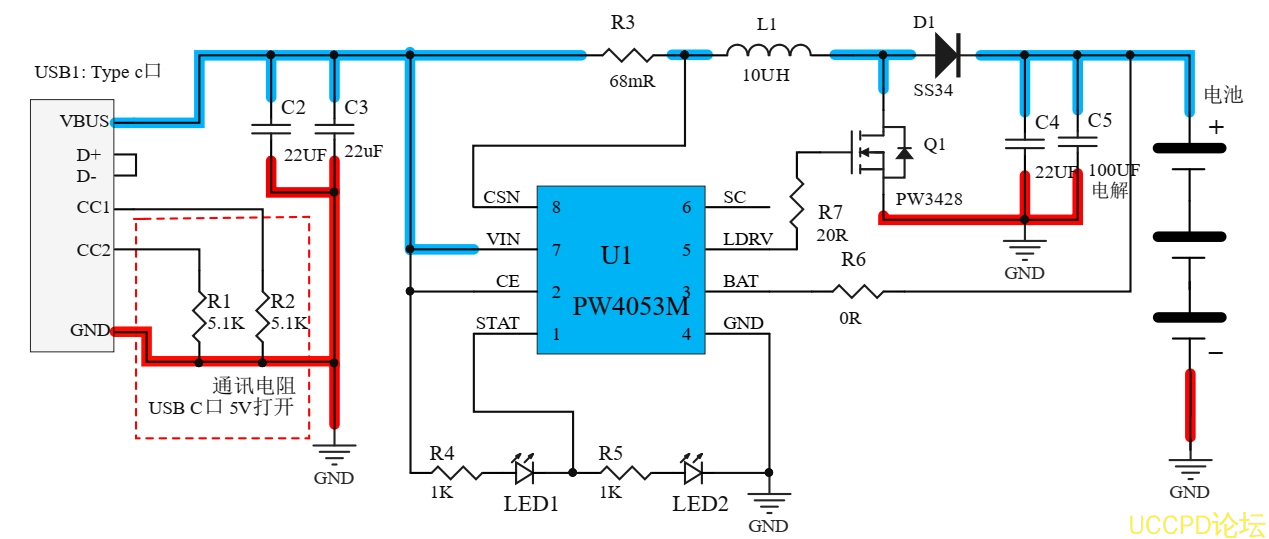

PW4053M 2， 電路圖： |
鋰電池充電管理芯片， 可達 3A 充電電流， ，支持三串鋰電池充電。 |
PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（L1,D1,Q1 三器件的相接處）因爲是功率輸齣要佈局寬,
但還因爲是噪聲源麵積要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.
（輸入,C5,C6, C10,C9,C8,Q1 和電池的接地端）

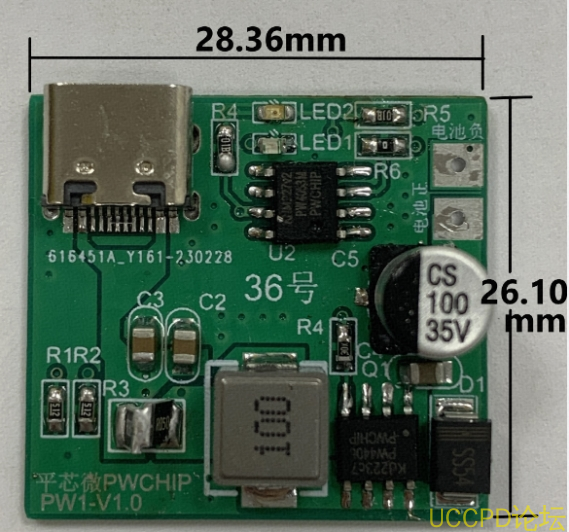

3， PCB 圖和 3D 顯示圖

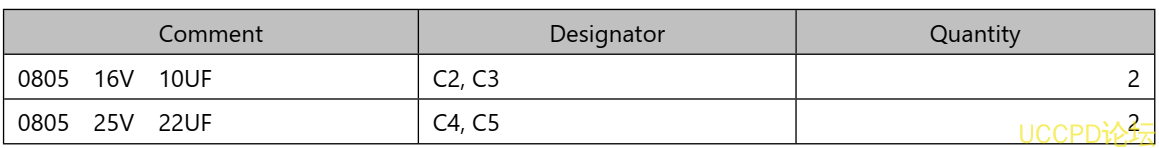

4， BOM 物料錶
