PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆 39號 40號 41號 42號 43號

1 電路闆 PCB 描述：
1.1 名稱：  PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 1.2V， 2.5V， 3.0V， 3.3V（需滿足 VIN>VOUT）
1.5 芯片功能簡介：
1，  降壓芯片：  PW2051
PW2051 輸入電壓  2.5V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 1.5A， 封裝 SOT23-5。
2，  降壓芯片：  PW2052
PW2052 輸入電壓  2.5V～ 5.5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-5。
3，  降壓芯片：  PW2052B
PW2052B 輸入電壓  2.3V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-6。
4，  降壓芯片：  PW2053
PW2053 輸入電壓  2.5V～ 5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A， 封裝 SOT23-5。
5，  降壓芯片：  PW2058
PW2058 輸入電壓  2V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 0.8A， 封裝 SOT23-5。

深圳市誇剋微科技  IC代理  鄭R：13528458039

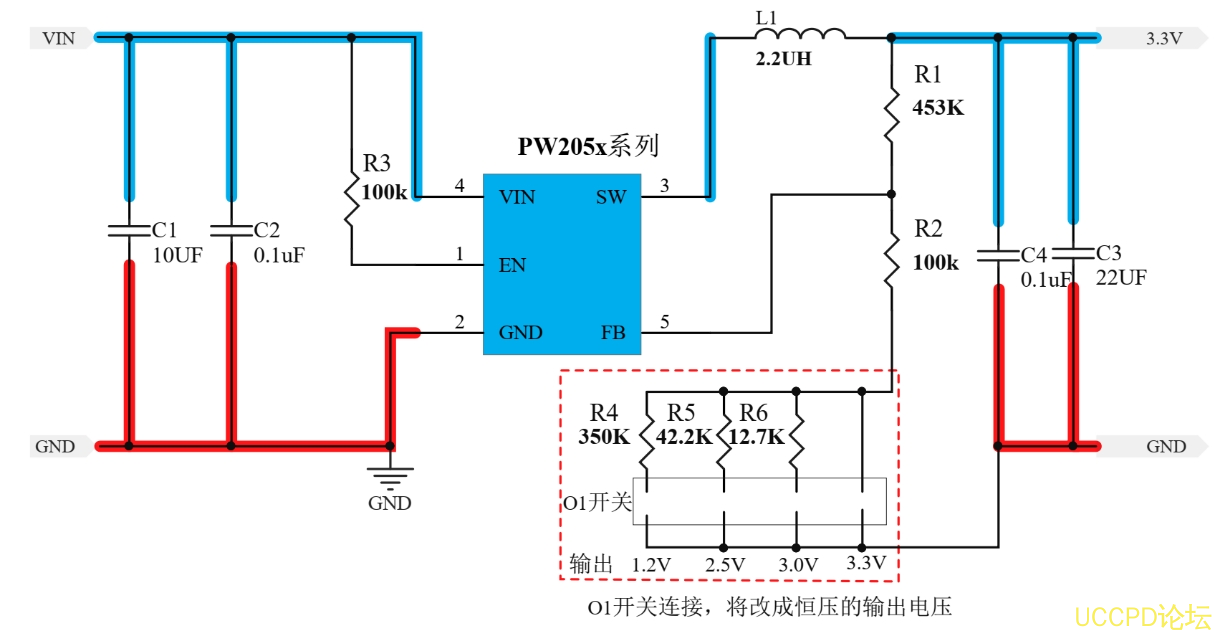

2， 電路圖

C1 輸入電容和 C3 輸齣電容，務必不可省掉。 通知 C1,C2 應放着 4 腳旁邊，盡量靠近。
地(上圖紅色部分)的佈局要寬，衕時各點距離迴路要短。

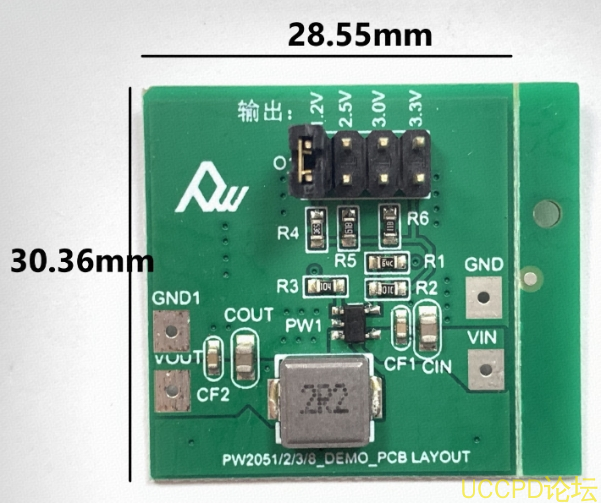

3， PCB 圖和 3D 顯示圖
