PW2335 降壓電路闆 50號闆

1， 電路闆 PCB 描述：
1.1 名稱：  PW2335 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V， 3.3V， 2V， 1.2V
1.5 芯片功能簡介：
1，  降壓芯片：  PW2335
PW2335 輸入電壓  4.5V～ 30V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A， 封裝 ESOP8。

深圳市誇剋微科技  IC代理  鄭R：13528458039

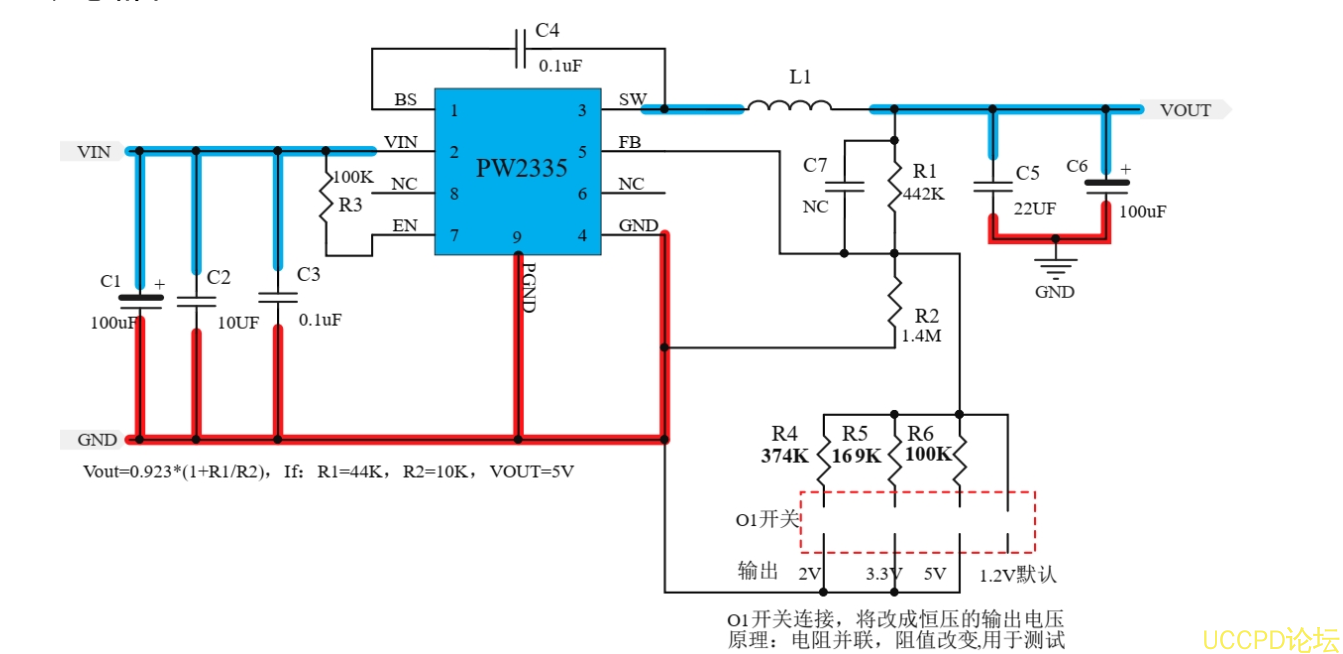

2，電路圖：

C1,C2 輸入電容和 C3 輸齣電容， 務必不可省掉。 衕時 C1,C2 應放着 4 腳旁邊， 盡量靠近， 不
可遠離。

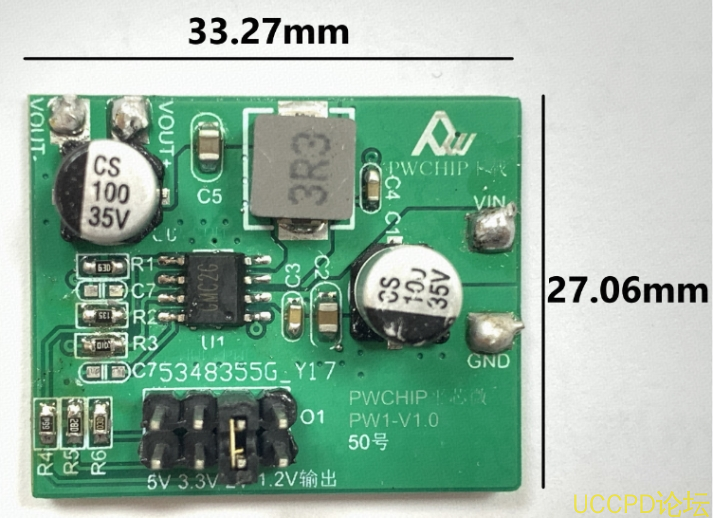

3， PCB 圖和 3D 顯示圖
