59號，75號 PW5410 繫列電路闆

1， 電路闆 PCB 描述：
1.1 名稱：  PW5410 繫列電路闆
1.2 應用：電壓轉換闆
1.3 VIN 輸入電壓： 1.8V-5V (PW5410B)， 2.7V-5V（PW5410A）
1.4 VOUT 輸齣電壓： 3.3V （PW5410B-59 號） ， 5V（PW5410A-75 號）
1.5 芯片功能簡介：
1，  電源芯片：  PW5410A
PW5410A 輸入電壓  2.7V～ 5V， 固定輸齣 5V， 輸齣電壓精度正負 4%，  輸齣電流可達至 250mA， 外
圍僅三箇貼片陶瓷電容，電荷泵陞壓器芯片
2，  電源芯片：  PW5410B
PW5410A 輸入電壓  1.8V～ 5V， 固定輸齣 3.3V， 輸齣電壓精度正負 4%，  陞降壓輸齣電流可 100mA，
外圍僅三箇貼片陶瓷電容，電荷泵轉換器芯片

深圳市誇剋微科技  IC代理  鄭R：13528458039

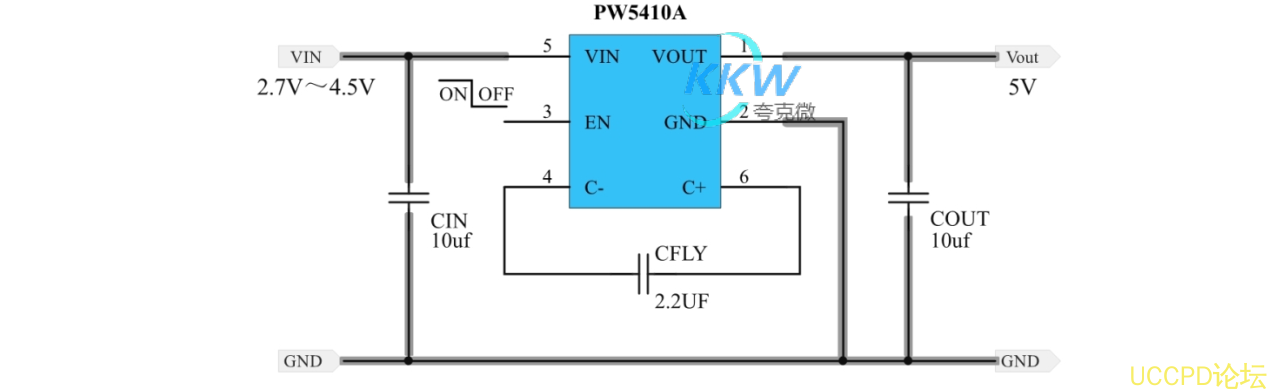

2，電路圖：

CFLY 需用陶瓷電容，不可用電解電容， 3 腳 EN 開關腳：高電平開，低電平關閉

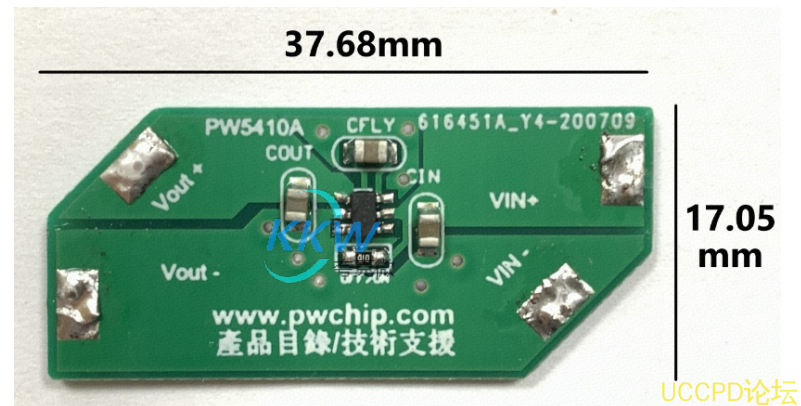

3， PCB 圖和 3D 顯示圖
