62號 榦電池鋰電池陞降壓 3.6V0.2A 恆壓輸齣電路闆

1， 電路闆 PCB 描述：
1.1 名稱：  榦電池鋰電池陞降壓 3.6V0.2A 恆壓輸齣電路闆
1.2 應用：陞壓-降壓 3.6V 電壓轉換闆
1.3 VIN 輸入電壓：  0.8V-5V
1.4 VOUT 輸齣電壓： 3.6V 0.2A
1.5 芯片功能簡介：
1，  陞壓電源芯片：  PW5100
PW5100 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓  0.7V～ 5V，固定輸
齣版本選擇，  輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感
2，  LDO 線性降壓芯片： PW 6566
PW6566 是一款低靜態電流 LDO 穩壓芯片，  ， 固定輸齣版本選擇 1.2V， 1.8V， 2.0V， 2.5V， 2.8V，
3V， 3.3V， 3.6V， 4V， 5V，  採用 SOT23-3 封裝。

深圳市誇剋微科技  IC代理  鄭R：13528458039

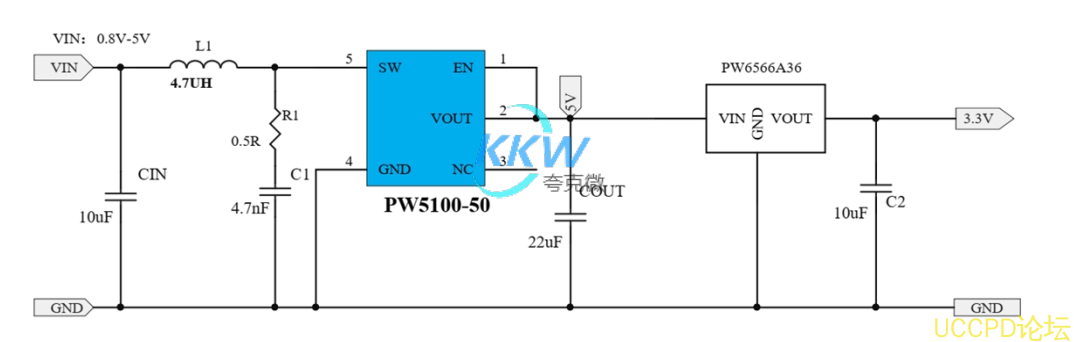

2，電路圖：

PW5100 把 0.8V-5V 的輸入範圍， 恆壓輸齣 5V 給到 PW6566 供電， PW6566 線性恆壓 3.3V 固定輸齣

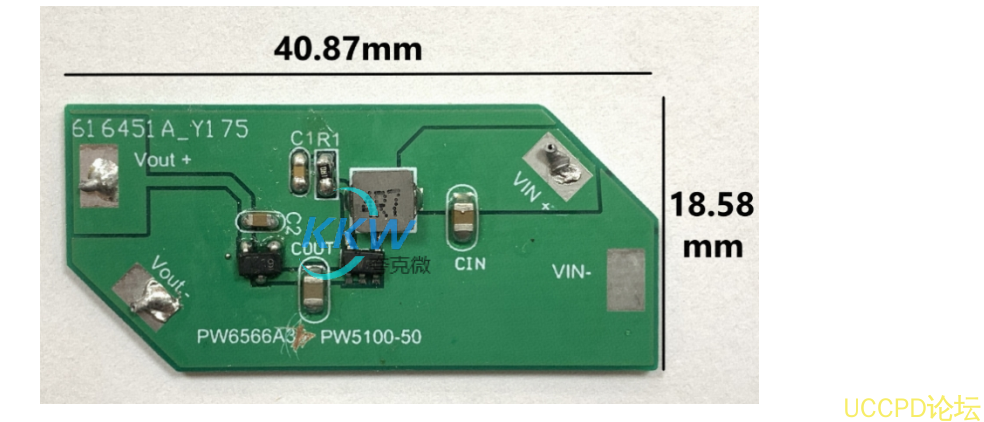

3， PCB 圖和 3D 顯示圖
