69號 榦電池陞壓 5V，鋰電池陞壓 5V0.5A 電路闆， PW5200A

1， 電路闆 PCB 描述：
1.1 名稱：  榦電池陞壓 5V，鋰電池陞壓 5V0.5A 電路闆， PW5200A
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 1V-4.4V
1.4 VOUT 輸齣電壓： 5V
1.5 芯片功能簡介：
1，  電源芯片：  PW5200A
PW5200A 是一款榦電池陞壓和鋰電池陞壓芯片， 輸入電壓  1V～ 4.4V， 可調輸齣選擇， 通過 R1,R2
設置恆壓輸齣電壓  輸齣電流可達至 500mA
2， 其他電源芯片： PW 5103
PW5103 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片，輸入電壓  0.7V～ 5V，固定輸
齣版本選擇，  輸齣電流可達至 500mA，外圍僅 2 箇貼片陶瓷電容，一箇小電感， EN 是真關斷

深圳市誇剋微科技  IC代理  鄭R：13528458039

2， 電路圖：

1 腳 EN 開關腳： 開關陞壓功能，不關斷， PW5100-5V 纔需要增加 R1,C2 吸收電路，防止拔插瞬間産生的浪湧尖
峰電壓過高，輸齣電容增加 1-2 箇可以穫得更小的輸齣紋波

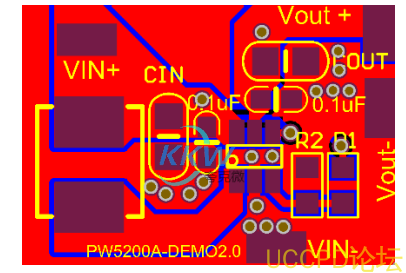

3， PCB 圖和 3D 顯示圖

4， BOM 物料錶
