鋰電池陞壓 5V1A 電路闆 70號

1， 電路闆 PCB 描述：
1.1 名稱：  鋰電池陞壓 5V1A 電路闆， PW5300A
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.3V-4.5V
1.4 VOUT 輸齣電壓： 5V 1.2A
1.5 芯片功能簡介：
1，  電源芯片：  PW5300A
PW5300A 是一款鋰電池陞壓芯片， 輸入電壓  2.3V～ 10V，可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣
電壓  輸齣電流可達至 1.2A（輸齣 6W 左右計祘）

深圳市誇剋微科技  IC代理  鄭R：13528458039

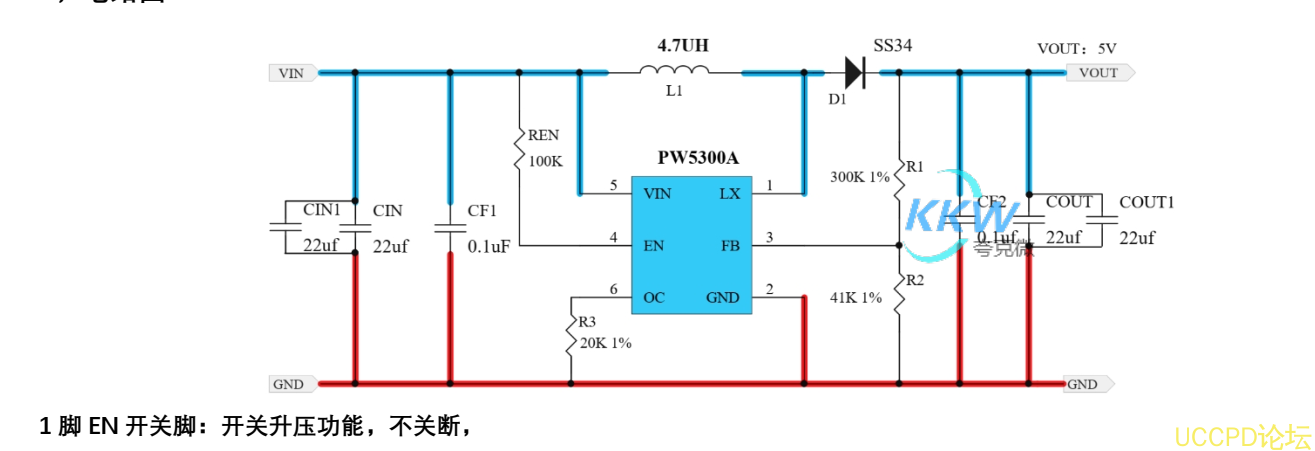

2，電路圖：

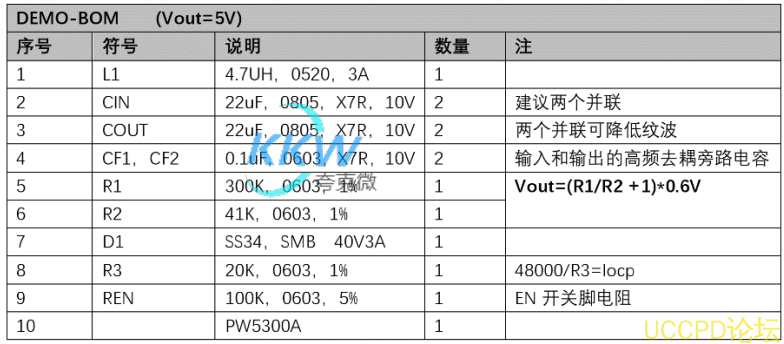

4， BOM 物料錶
