3V-5V 陞壓 12V0.4A 電路闆， PW5300 72號 應用於陞壓電壓轉換闆

1， 電路闆 PCB 描述：
1.1 名稱： 3V- 5V 陞壓 12V0.4A 電路闆， PW5300
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-5V
1.4 VOUT 輸齣電壓： 12V 0.4A
1.5 芯片功能簡介：
1，  電源芯片：  PW5300
PW5300 是一款鋰電池陞壓芯片， 輸入電壓  2.6V～ 5V， 可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣電壓
輸齣電流可達 12V（輸齣 6W 左右計祘）

深圳市誇剋微科技  IC代理  鄭R：13528458039

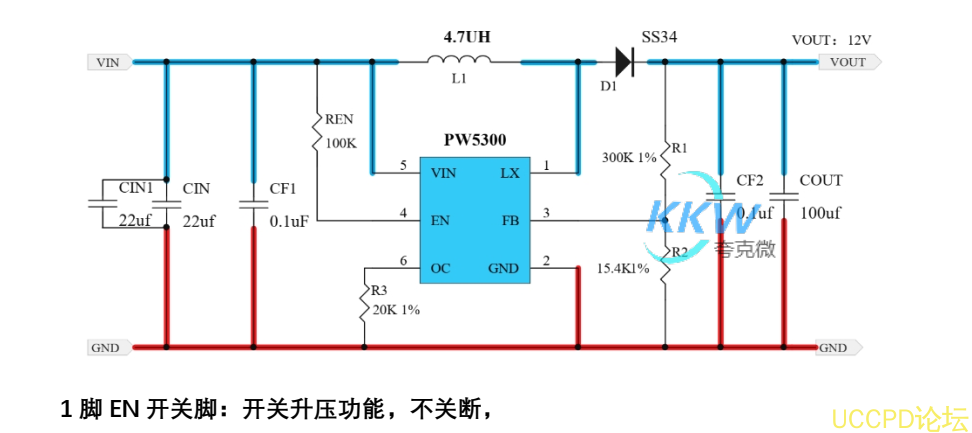

2，電路圖：

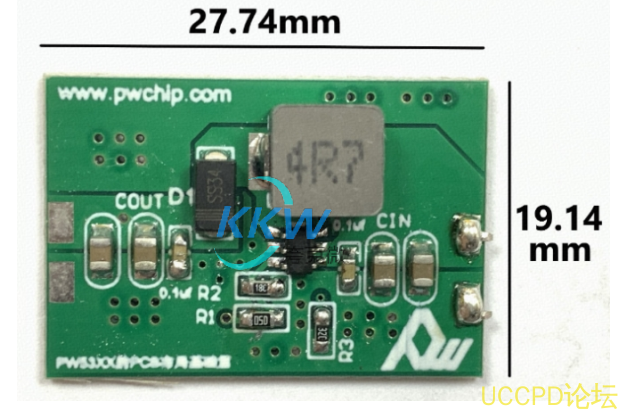

3， PCB 圖和 3D 顯示圖
