鋰電池陞壓 5V2.4A 電路闆 73號

1， 電路闆 PCB 描述：
1.1 名稱：  鋰電池陞壓 5V2.4A 電路闆， PW6276
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-4.4V
1.4 VOUT 輸齣電壓： 5V 2.4A
1.5 芯片功能簡介：
1，  電源芯片：  PW6276
PW6276 是一款鋰電池陞壓芯片， 輸入電壓  3V～ 4.4V， 可調輸齣至 5.2V， 通過 R1,R2 設置恆壓輸齣
電壓  輸齣電流可達至 2.4A。

深圳市誇剋微科技  IC代理  鄭R：13528458039

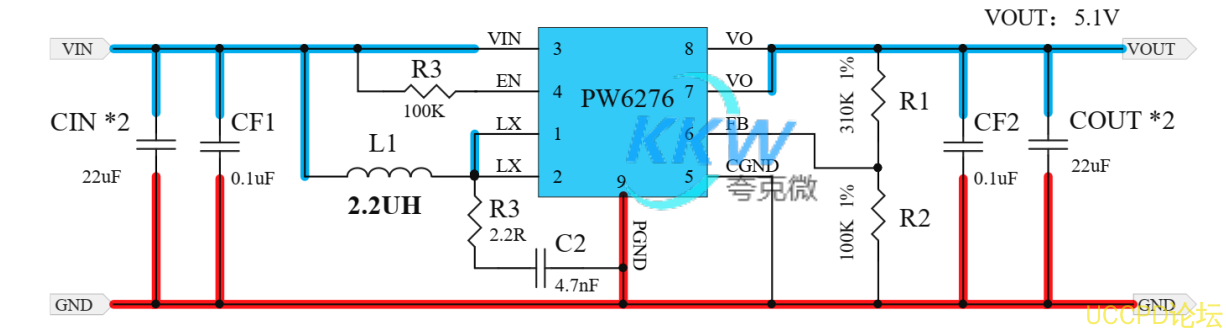

2， 電路圖：

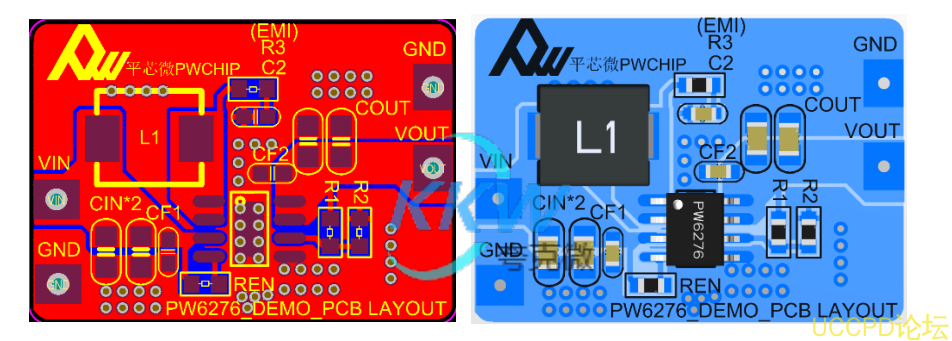

3， PCB 圖和 3D 顯示圖
