單節和兩節鋰電池陞壓 12V 或 9V， 1A 至 3A 電路闆， PW5012 76號 陞壓電壓轉換闆
1， 電路闆 PCB 描述：
1.1 名稱：單節和兩節 鋰電池陞壓 12V 或 9V， 1A 至 3A 電路闆， PW5012
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-9V
1.4 VOUT 輸齣電壓： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.1 名稱：單節和兩節 鋰電池陞壓 12V 或 9V， 1A 至 3A 電路闆， PW5012
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-9V
1.4 VOUT 輸齣電壓： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
詳情
1， 電路闆 PCB 描述：
1.1 名稱：單節和兩節 鋰電池陞壓 12V 或 9V， 1A 至 3A 電路闆， PW5012
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-9V
1.4 VOUT 輸齣電壓： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.5 芯片功能簡介：
1， 電源芯片： PW5012
PW5012 是一款鋰電池陞壓芯片， 輸入電壓 2.7V～ 12V，可調輸齣至 15V， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 3A。
1.1 名稱：單節和兩節 鋰電池陞壓 12V 或 9V， 1A 至 3A 電路闆， PW5012
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-9V
1.4 VOUT 輸齣電壓： 9V 2A（VIN=3.7V） ， 9V3A（VIN=7.4V） ;
12V 1.5A（VIN=3.7V） ， 12V2A（VIN=7.4V）
1.5 芯片功能簡介：
1， 電源芯片： PW5012
PW5012 是一款鋰電池陞壓芯片， 輸入電壓 2.7V～ 12V，可調輸齣至 15V， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 3A。
深圳市誇剋微科技 IC代理 鄭R：13528458039

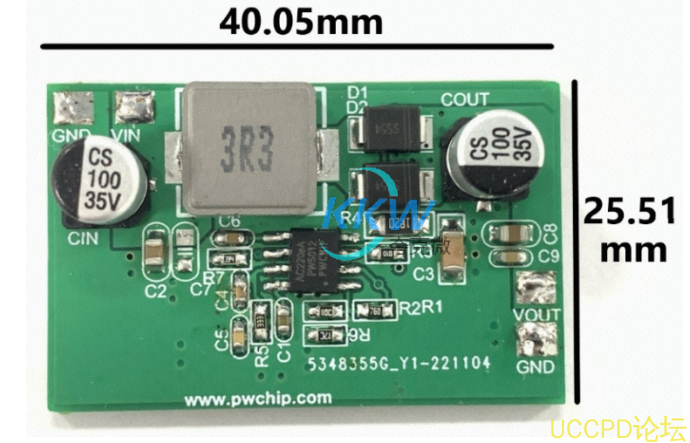

3， PCB 圖和 3D 顯示圖

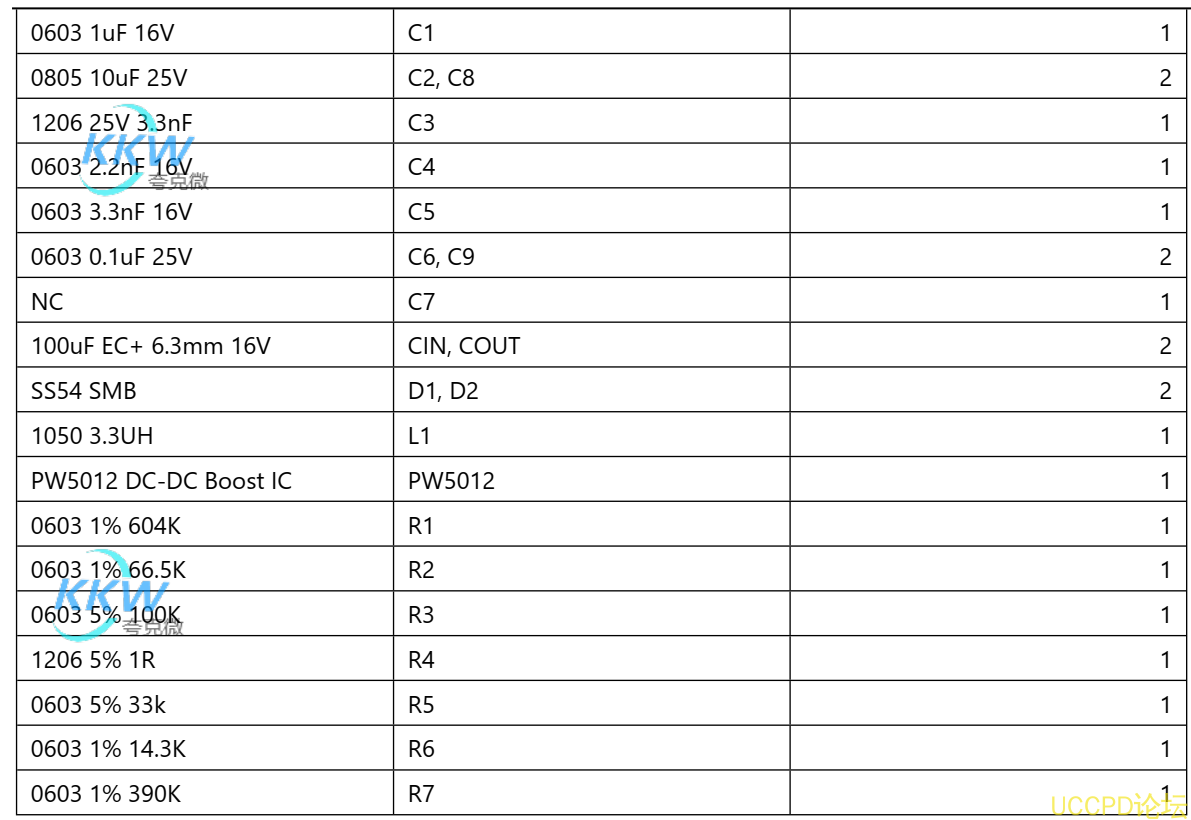

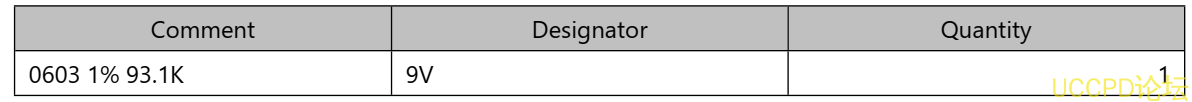

4， BOM 物料錶
