PW7052 兩節串聯鋰電池保護方案闆， 4A 過流， 80號

1.1 名稱：兩節串聯鋰電池保護方案闆， 4A 過流，
1.2 應用： 7.4V 鋰電池組：兩節 3.7V 鋰電池串聯組，可多併聯
1.3 過放電檢測電壓： 2.4V，過充電檢測電壓： 4.25V
1.4 （P+/P-）保護闆輸入電壓： 5V-8.4V，鋰電池放電電壓： 5V∽8.4V
1.5 芯片功能簡介：
1，  鋰電池保護電路：  PW7052
PW7052 單串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值。

深圳市誇剋微科技  IC代理  鄭R：13528458039

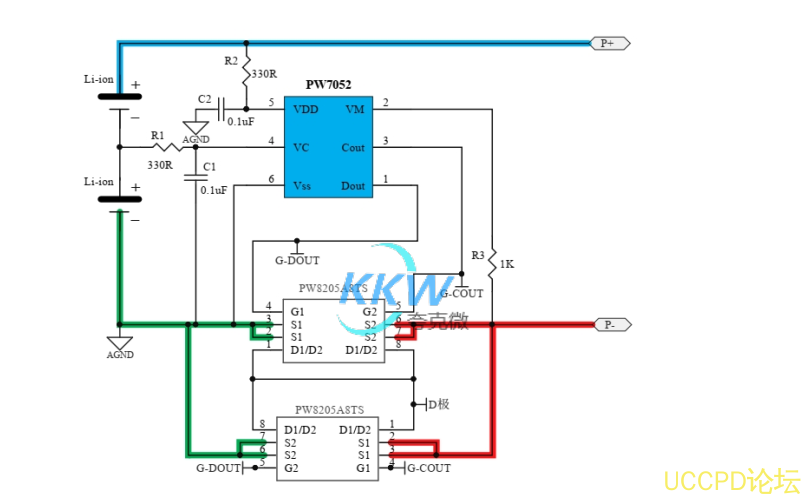

2， 電路圖：

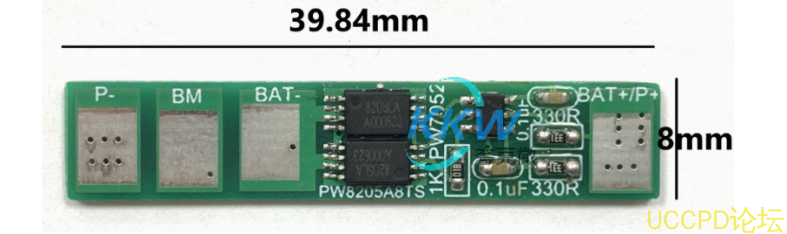

3， PCB 圖和 3D 顯示圖

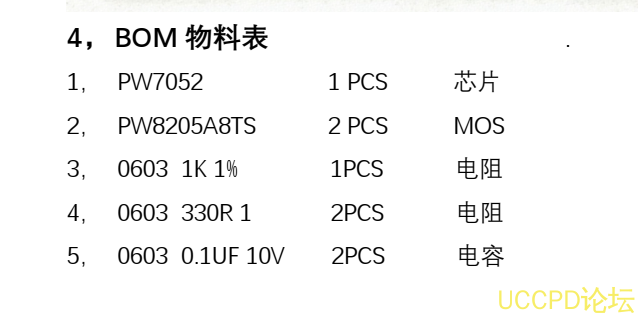

4， BOM 物料錶
