PW7126 三節串聯鋰電池保護方案闆， 10A 過流， 81號

1 電路闆 PCB 描述：
1.1 名稱： 三節串聯鋰電池保護方案闆， 10A 過流，
1.2 應用： 11.1V 鋰電池組：三串 3.7V 鋰電池串聯組，可多組併聯
1.3 過放電檢測電壓： 2.7V（單箇鋰電池），過充電檢測電壓： 4.25V（單箇鋰電池）
1.4 （P+/P-） 保護闆輸入電壓： 9V-12.6V， 12.6V 充滿，三串鋰電池組放電電壓： 8.1V∽12.6V
瞬間電流 10A，工作電流推薦 5A 以下
1.5 芯片功能簡介：
1，  鋰電池保護電路：  PW7126
PW7126 三串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值。

深圳市誇剋微科技  IC代理  鄭R：13528458039

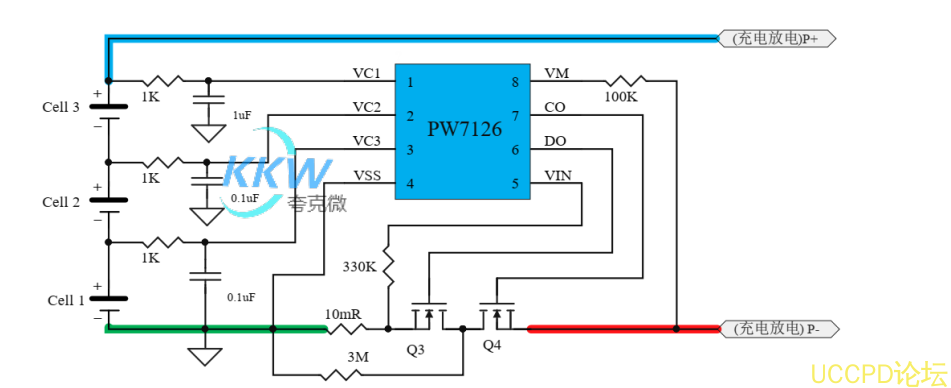

2， 電路圖：

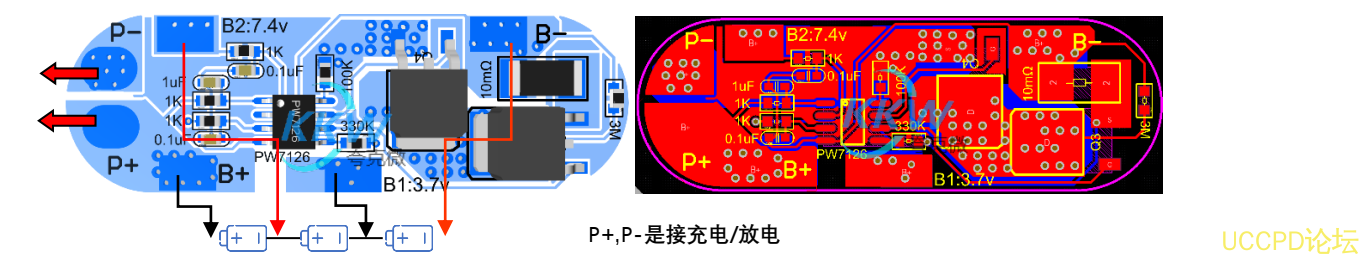

3， PCB 圖和 3D 顯示圖

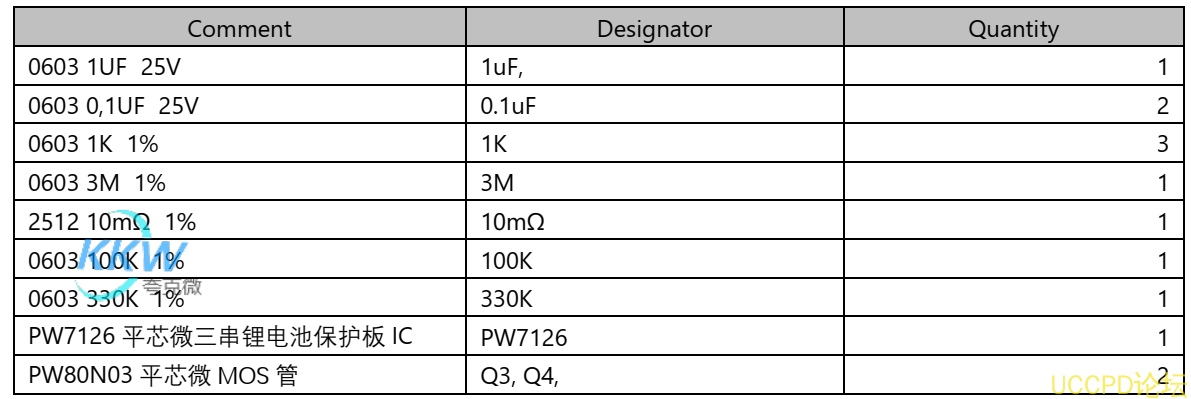

4， BOM 物料錶
