鋰電池充放電闆子 5V0.5A 充和放電 84號闆 支持 1 節鋰電池充電

1 電路闆 PCB 描述：
1.1 名稱： 鋰電池充放電闆子 5V0.5A 充和放電
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組， 多併或單串，充滿 4.2V，（充電亮燈，充滿滅燈）
1.4 輸入： USB typeC 口 5V ，充電電流 500mA
1.5 輸齣： 5V 電壓， 電流可達 500mA（3.7V 鋰電池電壓）

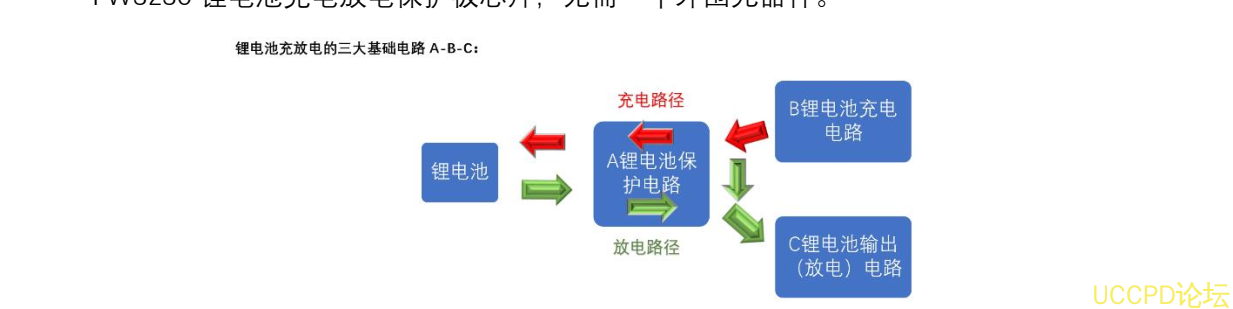

1.6 芯片功能簡介：
1，  B 鋰電池充電電路：  PW4054
PW4054 鋰電池充電管理芯片，可達 0.5A 充電電流，， 支持 1 節鋰電池充電。
2，  C 陞壓輸齣芯片電路：  PW5100-50
PW5100-50，輸入電壓 0.7V-5V，輸齣固定 5V，輸齣電流可達 500mA（3.7V 輸入），靜態電
流 10uA。
3，  A 鋰電池保護電路：  PW3230
PW3230 鋰電池充電放電保護闆芯片，無需一箇外圍元器件。

深圳市誇剋微科技  IC代理  鄭R：13528458039

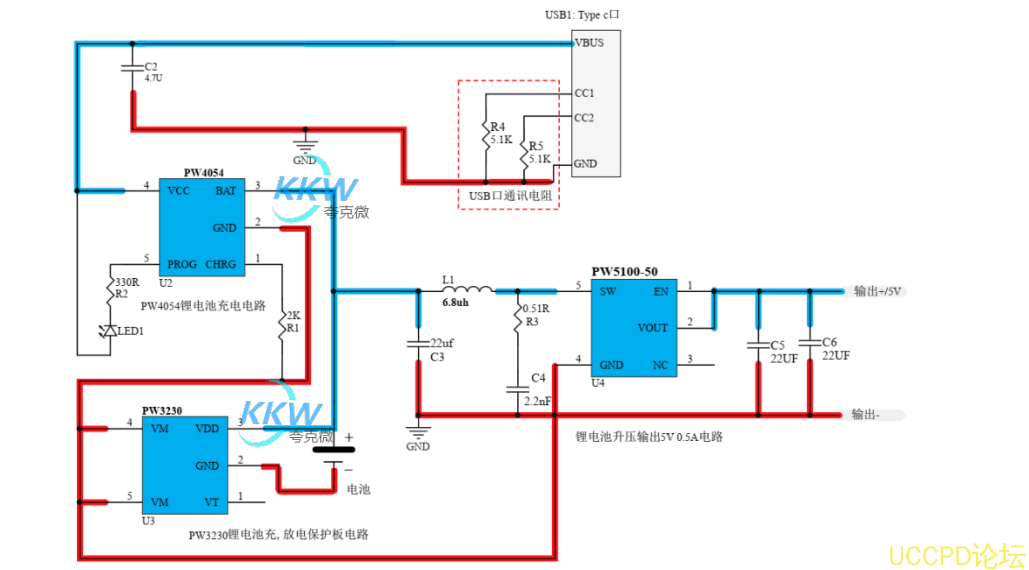

2， 電路圖：

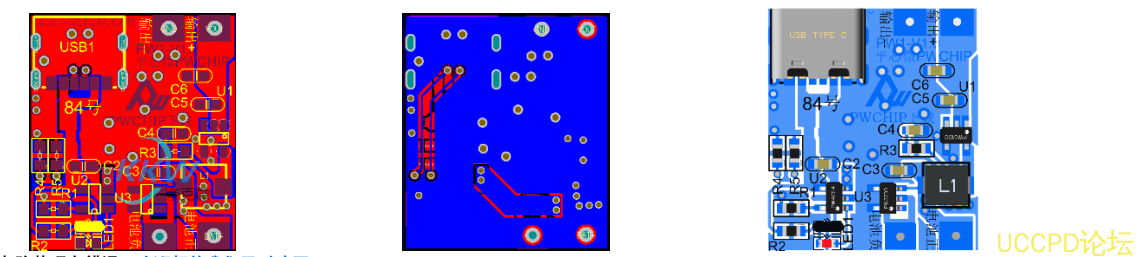

3， PCB 圖和 3D 顯示圖
