85號闆 5V 1A的輸齣電流，帶有過壓保護電路

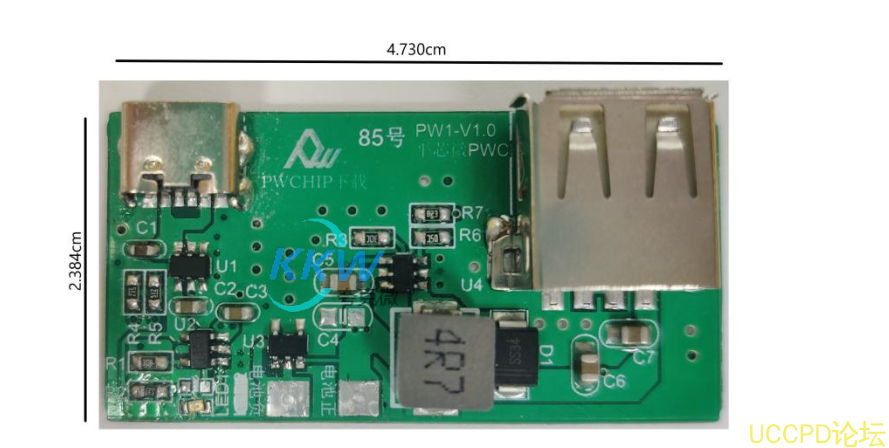

這是一箇名爲 " 鋰電池充放電闆 " 的電路闆，適用於方便的充電設備等。 牠可以充放  3.7V  的
鋰電池組， 充滿後電池指示燈會熄滅。 電路闆有一箇  USB Type-C  接口， 可以通過  5V 500mA
的輸入電流進行充電， 併提供  5V 1A  的輸齣電流， 以供使用。 此外， 該電路闆還帶有過壓保
護電路，可以保護充電器和設備。

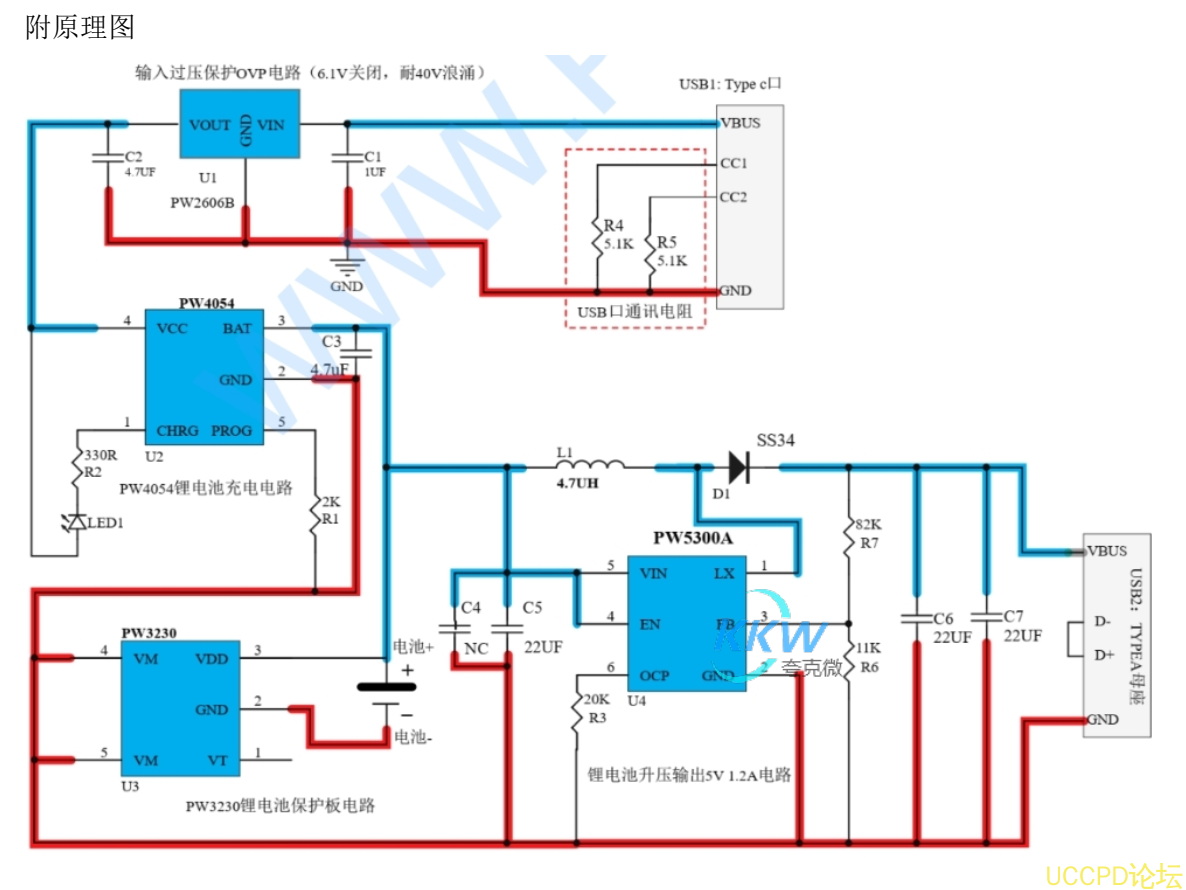

該電路闆包含以下芯片：
1 、  PW4054  鋰電池充電管理芯片， 可支持最大  0.5A  的充電電流， 支持  1  節鋰電池充電。
2 、  PW5300A  陞壓輸齣芯片電路， 可以將  2.2V-16V  的輸入電壓陞壓至可調的最大  20V ， 電流
可達  1200mA （ 當輸入電壓爲  3.7V ， 輸齣電壓爲  5V  時）。
3 、  PW3230  鋰電池保護電路，無需外部元器件。
4 、  PW2606B  過壓保護芯片， 可以保護電路免受高壓、 熱插拔或損壞的快速充電器等異常情
況的影響。  PW2606B  過壓保護芯片的主要作用有三箇方麵：  1. 防止錯誤地插入高電壓；  2. 防
止  USB  熱插拔尖峰；  3. 保護充電器損壞時的異常高電壓。
