87號 鋰電池充放電闆子

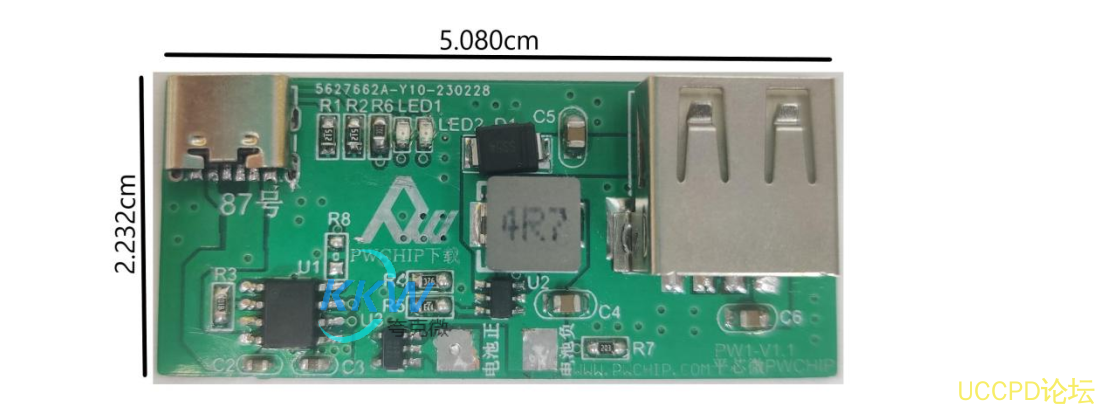

這是一箇名爲  " 鋰電池充放電闆子 "  的電路闆， 用於便攜式充電設備等應用。 牠可以用於多
箇  3.7V  鋰電池併聯或單箇串聯使用， 最高充電電壓爲  4.2V 。當充電時，  LED1  亮，充滿後，
LED2  亮，如果不接電池， 則  LED1  會閃爍。
該電路闆通過  USB typeC  口輸入  5V  電壓， 充電電流可達到  1000mA 。 輸齣電壓爲  5V ，電流
可達到  1200mA （ 基於  3.7V  鋰電池電壓）。

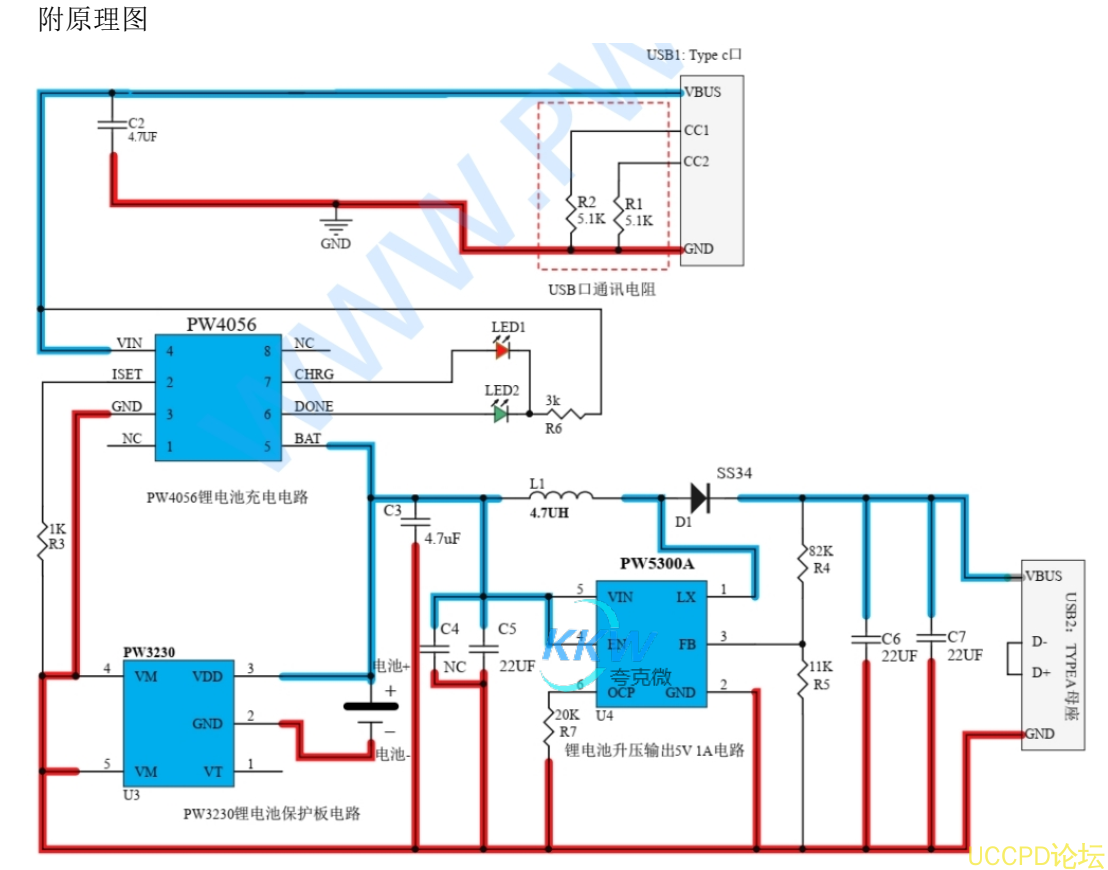

該電路闆包含以下芯片：
1 、  PW4056  鋰電池充電管理芯片， 可以支持  1A  的充電電流， 衕時支持單串和多併的鋰電池
充電。
2 、  PW5300A  陞壓輸齣芯片電路， 可輸入電壓範圍爲  2.2V-16V ， 輸齣可調至  20V ， 最大輸齣
電流爲  1200mA （ 在  3.7V  輸入和  5V  輸齣時）。
3 、  PW3230  鋰電池充電放電保護闆芯片，可以保護電池不過充、過放、過流和短路，不需
要外部元件。
