90號鋰電池充放電闆子 5V1A 充電和陞壓放電 5V2.4A的電路闆

這款産品是“鋰電池充放電闆子  5V1A  充電和陞壓放電  5V2.4A ”的電路闆， 主要用於便捷
充電設備等。牠支持使用多併或單串的  3.7V  鋰電池組（充滿電壓爲  4.2V ），在充電中會
亮  LED1 ，充滿後會亮  LED2 ，如果不接電池則  LED1  會閃爍。輸入接口是  USB Type-C  口，
電壓爲  5V ， 充電電流可達  2400mA 。 輸齣電壓爲  5V ， 電流可達  2400mA ， 適用於  3.7V  鋰
電池電壓的設備。

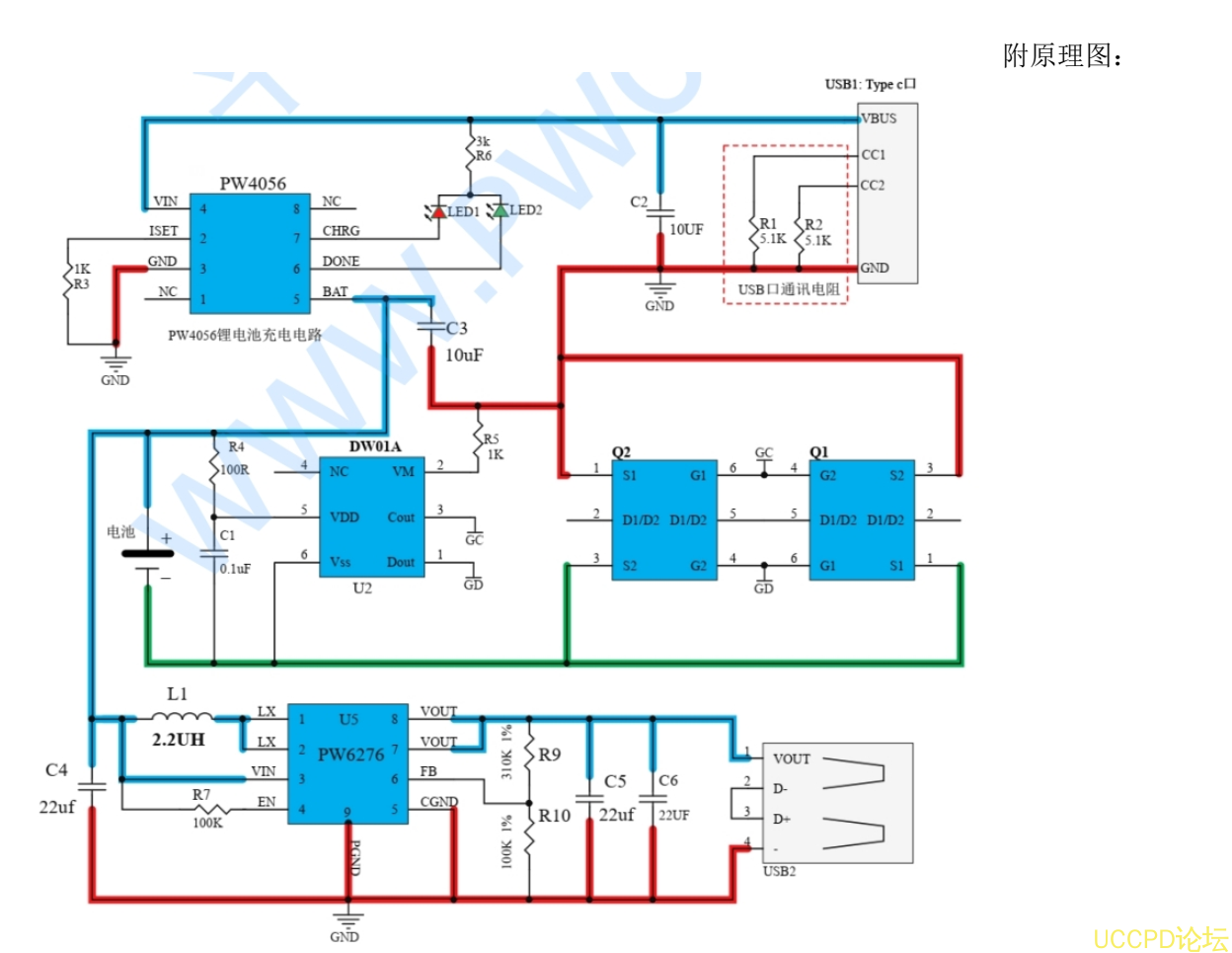

這塊電路闆採用瞭三箇不衕的芯片來實現其功能。首先是  PW4056  鋰電池充電管理芯片，
牠能夠支持多達  1A  的充電電流， 併且支持  1  節多併的鋰電池充電。 其次是  PW6276  陞壓
輸齣芯片電路，牠可以將輸入電壓從  3V-4.5V  陞壓至可調的  5.3V ，其最大輸齣電流爲
2400mA 。最後是  DW01A  鋰電池充電放電保護闆芯片，牠能夠與  MOS  外圍配閤使用，以
擴大過流保護電流。
