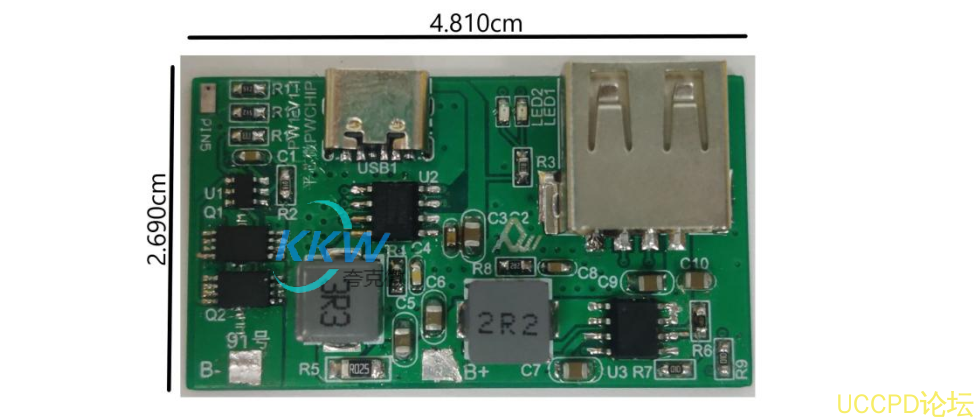

鋰電池充放電闆,適用於 3.7V 鋰電池電壓 91號

是一箇鋰電池充放電闆，用於便捷充電設備等應用。 牠支持  3.7V  鋰電池組，可以多併或單
串連接， 併可以通過  USB Type-C  接口進行充電， 充電電流可達  2000mA 。 當充電中時，  LED1
指示燈會亮起，當充電滿時，  LED2  指示燈會亮起。 輸齣電壓爲  5V ， 電流可達  2400mA ，適

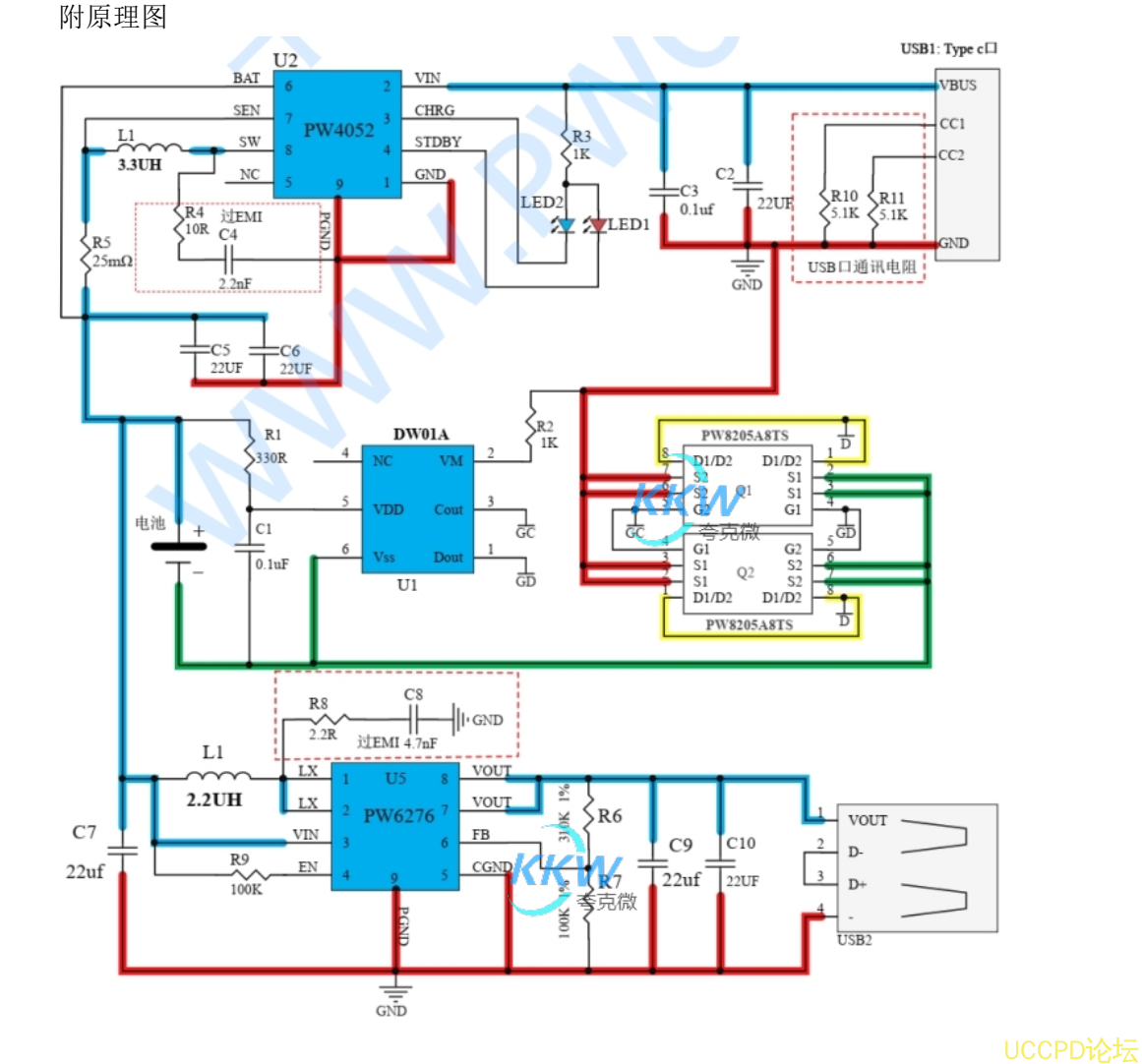

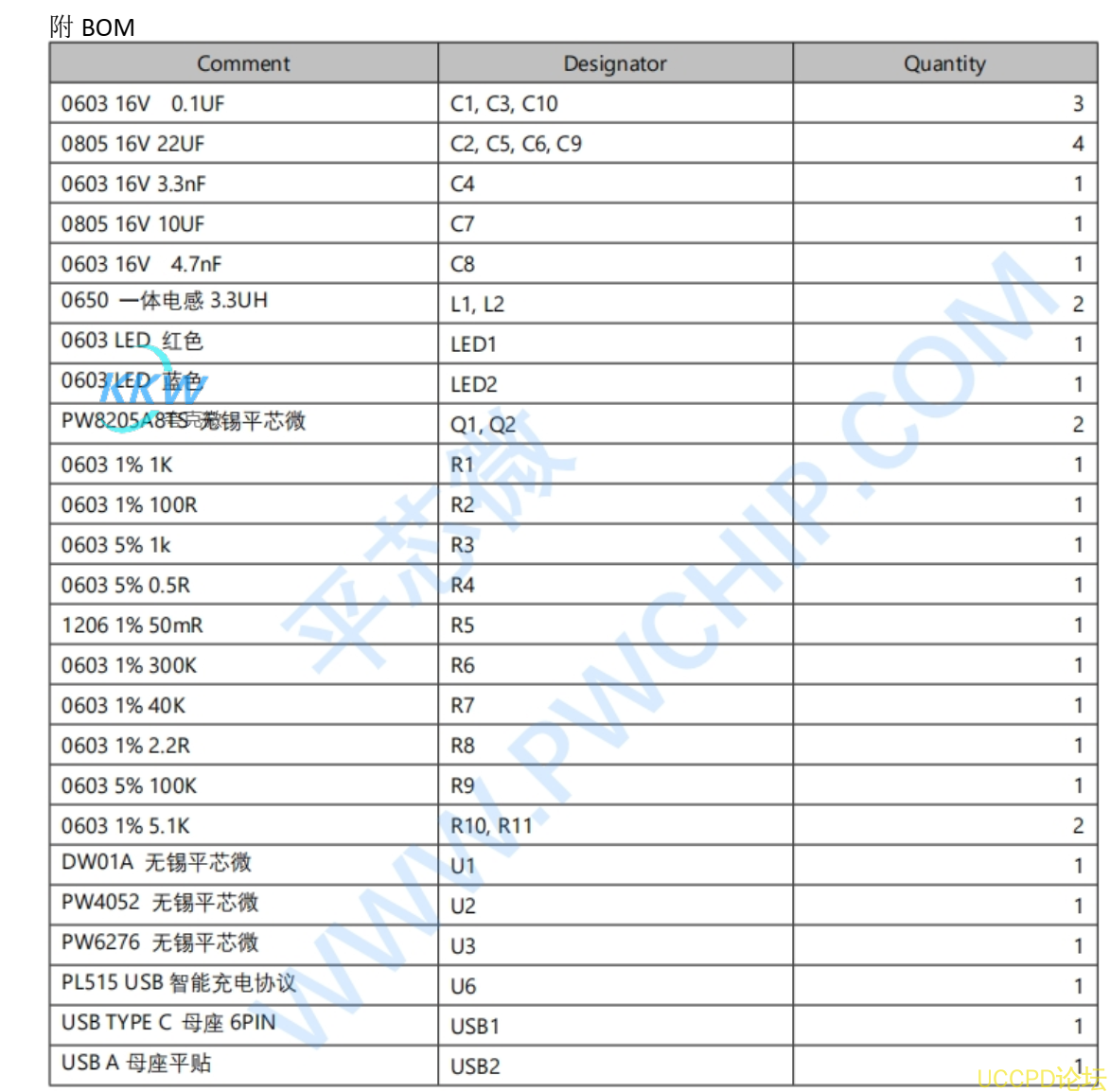

用於  3.7V  鋰電池電壓。該電路闆使用瞭以下芯片：
1 、  PW4052 ：鋰電池充電管理芯片，支持多箇併聯的鋰電池充電， 最高充電電流可達  2A 。
2 、  PW6276 ：陞壓輸齣芯片， 可以將輸入電壓從  3V-4.5V  陞至可調的  5.3V ， 電流可達
2400mA 。
3 、  DW01A ：鋰電池充放電保護闆芯片， 通過搭配  MOS  管可以擴大過流保護電流，用於保
護鋰電池組。
