92號 多箇電池併聯或串聯的鋰電池充放電闆子

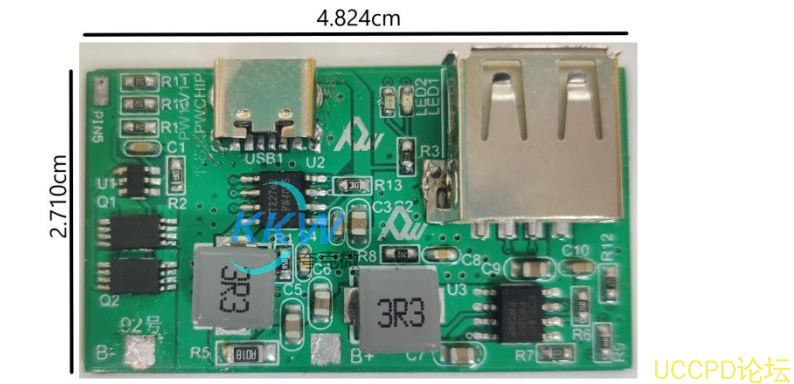

這是一款名爲“鋰電池充放電闆子”的電路闆，用於便捷充電設備等。 牠適用於  3.7V  的鋰
電池組，可以使用多箇電池併聯或串聯， 充滿電後電壓爲  4.2V 。在充電過程中，  LED1  亮著，
充滿後，  LED2  亮著。
該電路闆可以通過  USB Type-C  口輸入  5V  電壓， 充電電流可達  3000mA ，通過陞壓輸齣芯片
電路（  PW5303 ） 將電壓陞高至  5V ， 電流仍可達到  3000mA ，以滿足設備的需求。

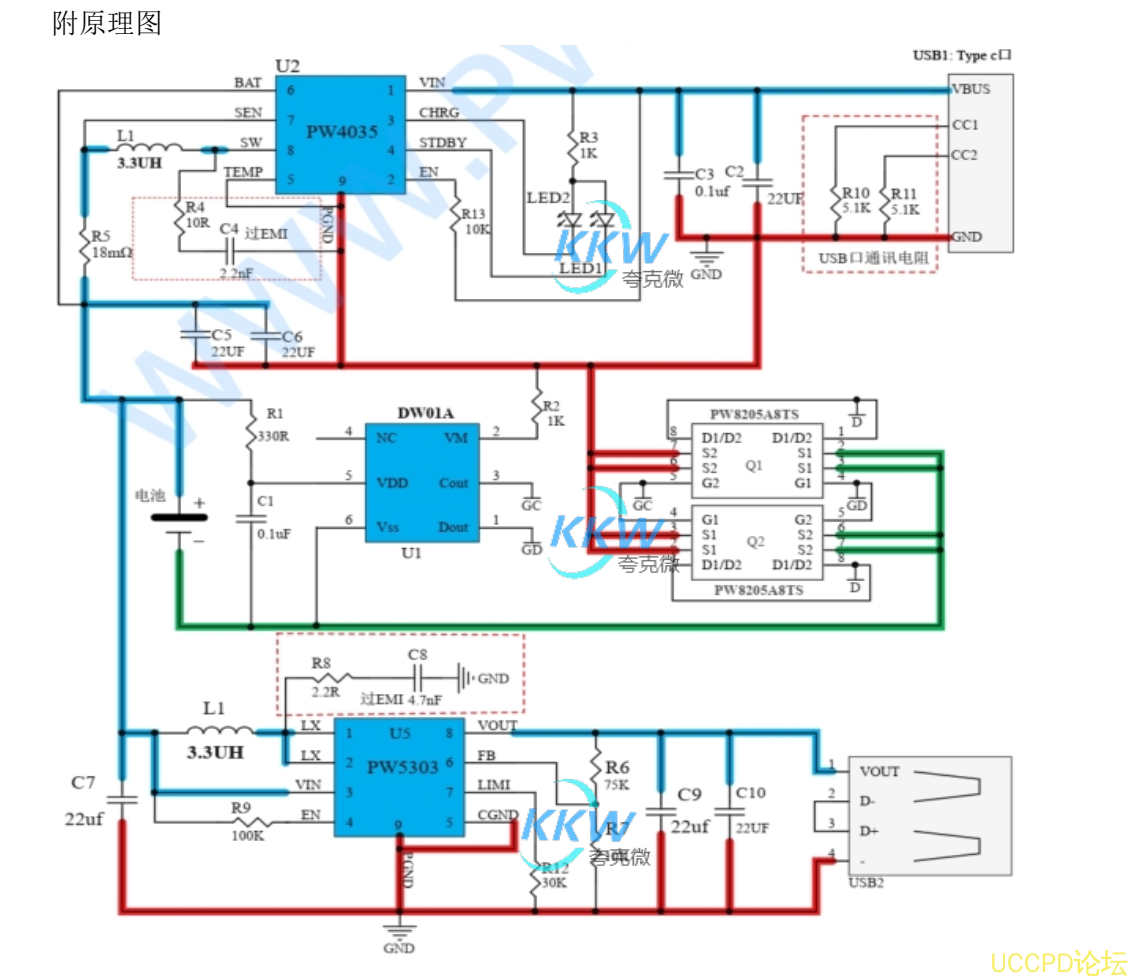

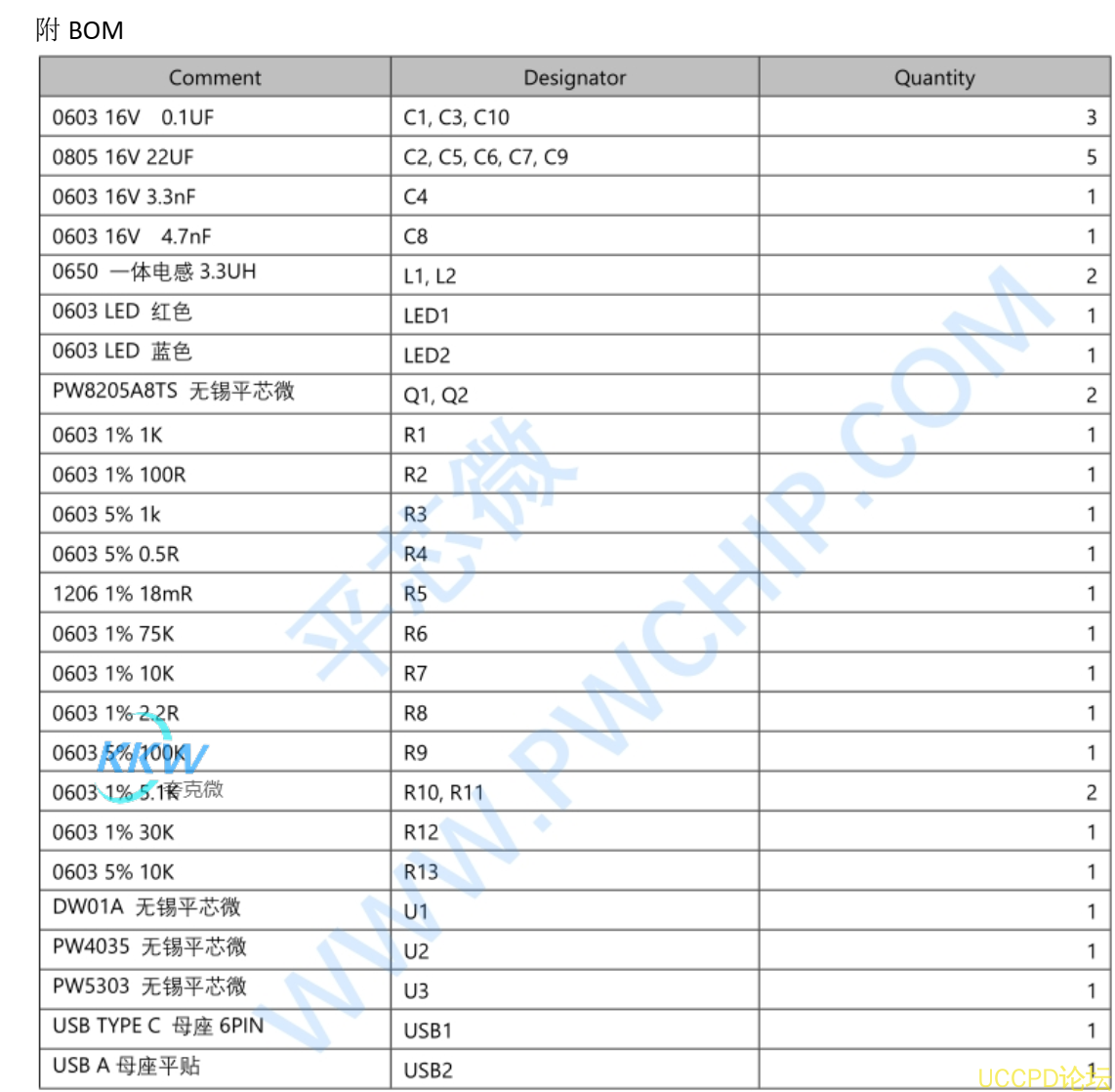

該電路闆內置三箇芯片，分彆是：
1 、  PW4035 ， 鋰電池充電管理芯片， 支持充電電流可達  3A ， 可衕時支持充電多箇鋰電池組。
2 、  PW5303 ，陞壓輸齣芯片， 支持輸入電壓範圍在  2.5V-4.4V  之間， 輸齣電壓可調至  5.3V ，
電流可達  3000mA 。
3 、  DW01A ，鋰電池充電放電保護芯片， 可以與外圍的  MOS  管配閤使用，以擴大過流保護
電流。
