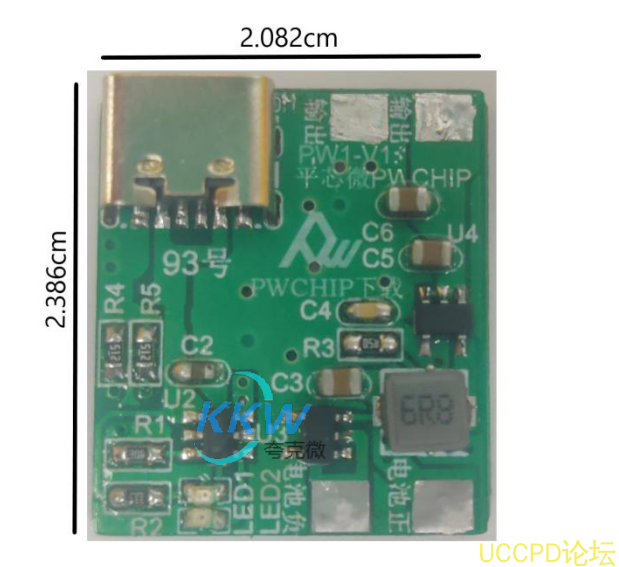

93號 USB Type-C 口 5V輸入，40V 多併或單串鋰電池充放電管理闆

這是一箇名爲  " 鋰電池充放電 "  的電路闆， 可用於便捷充電設備等。 牠可以充電和放電， 輸
入電壓可抵抗  40V  浪湧。 該電路闆適用於  3.7V  鋰電池組，可以多併或單串， 充滿電壓爲
4.2V 。 充電時，  LED2  會亮燈， 當電池充滿時，  LED1  會亮燈。 輸入爲  USB Type-C  口， 電壓爲
5V ， 充電電流爲  500mA 。 輸齣電壓爲  5V ， 電流可達  500mA （  3.7V  鋰電池電壓）。

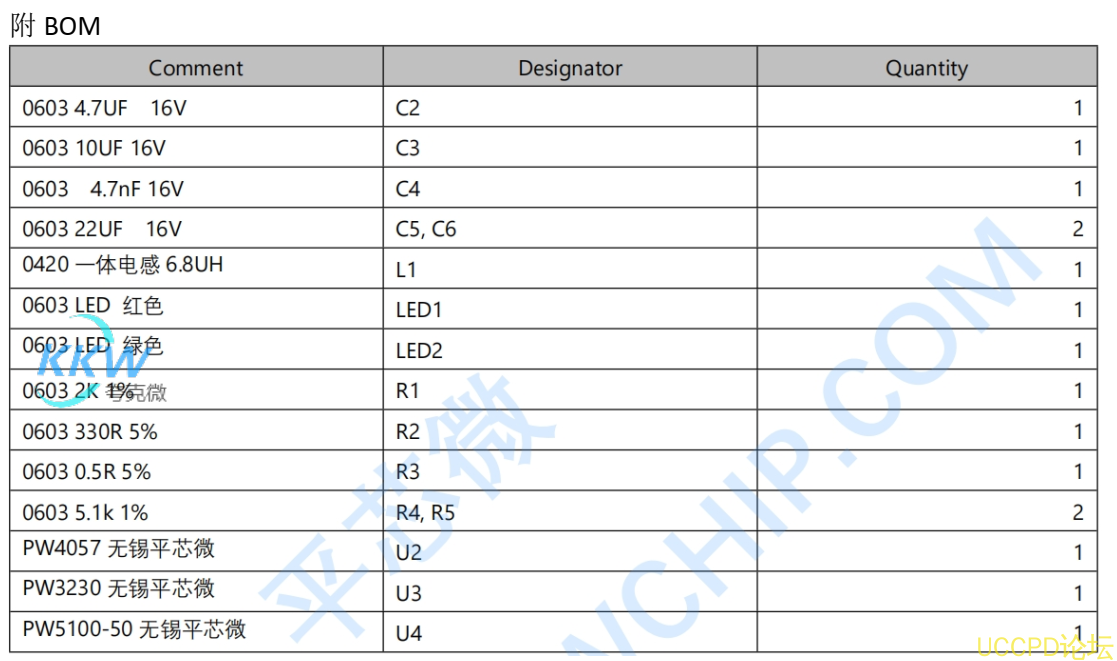

電路闆使用瞭三箇芯片：  PW4057 、  PW5100-50  和  PW3230 。
1 、  PW4057  是一箇單節鋰電池充電管理芯片， 集成瞭過壓保護， 輸入電壓可達  28V ， 充電電
流可達  0.5A 。牠的過壓保護可防止誤插高壓， 保護  USB  熱插拔，以及損壞異常高壓保護。
2 、  PW5100-50  是一箇陞壓輸齣芯片電路， 輸入電壓爲  0.7V-5V ， 輸齣固定爲  5V ，輸齣電流
可達  500mA （  3.7V  輸入）， 靜態電流爲  10uA 。
3 、  PW3230  是一箇鋰電池充電放電保護闆芯片，無需外圍元器件。
