95號電路闆適用於 3.7V 鋰電池電壓，輸齣5V

這是一款鋰電池充放電闆， 可實現  5V 1A  的充電和集成  OVP  和陞壓放電  5V 2.4A  的功能。 適
用於便攜式充電設備等。 該電路闆可與  3.7V  鋰電池組配閤使用，電池組可爲多箇併聯或單
箇串聯， 當充滿電時，  LED2  亮起， 充電時  LED1  亮起， 未連接電池時  LED1  會閃爍。 輸入爲  USB
Type-C  接口， 電壓爲  5V ， 充電電流可達  1000mA 。 輸齣爲  5V  電壓， 電流可達  2400mA ，適
用於  3.7V  鋰電池電壓。

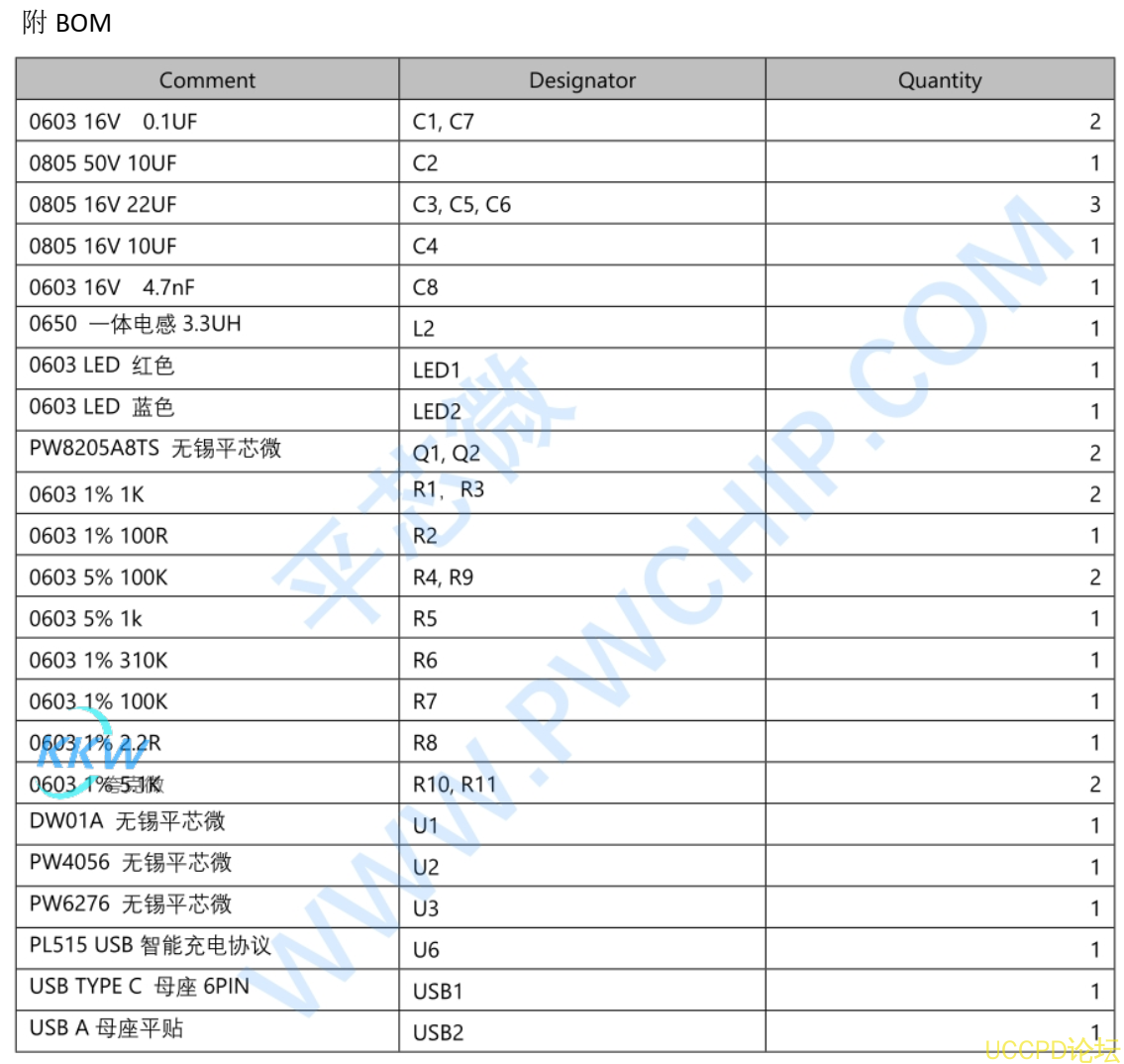

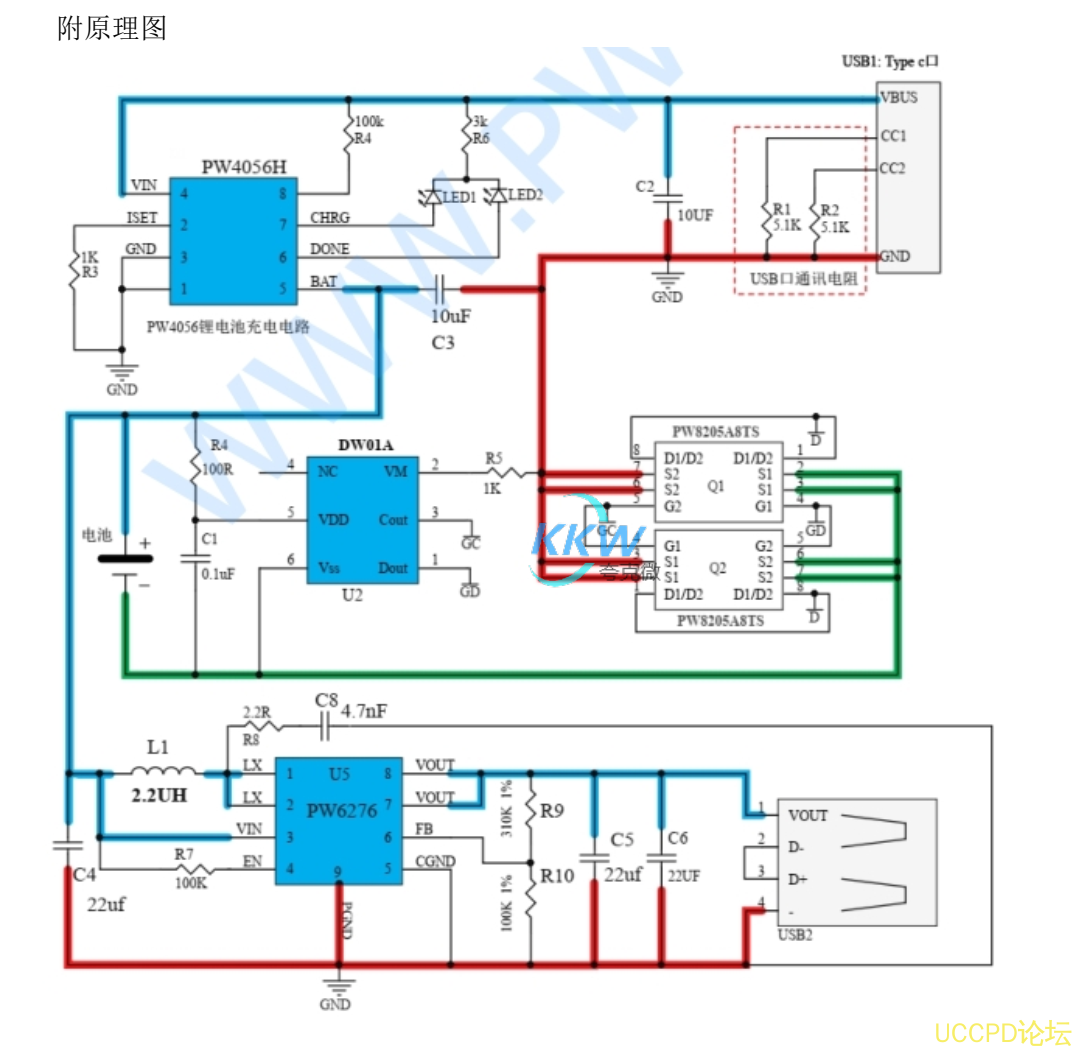

該電路闆包括三箇芯片， 分彆是  PW4056H 、  PW6276  和  DW01A 。  PW4056H  是鋰電池充電管
理芯片， 集成瞭  28V  電壓抗性和  6.5V  輸入  OVP  保護， 最大充電電流可達  1A ， 併支持多箇鋰
電池併聯充電。  PW6276  是陞壓輸齣芯片， 輸入電壓範圍爲  3V-4.5V ， 輸齣電壓可調至  5V ，
最大輸齣電流爲  2400mA 。  DW01A  是鋰電池充放電保護闆芯片， 可以與  MOS  組閤使用，擴
大過流保護電流。
