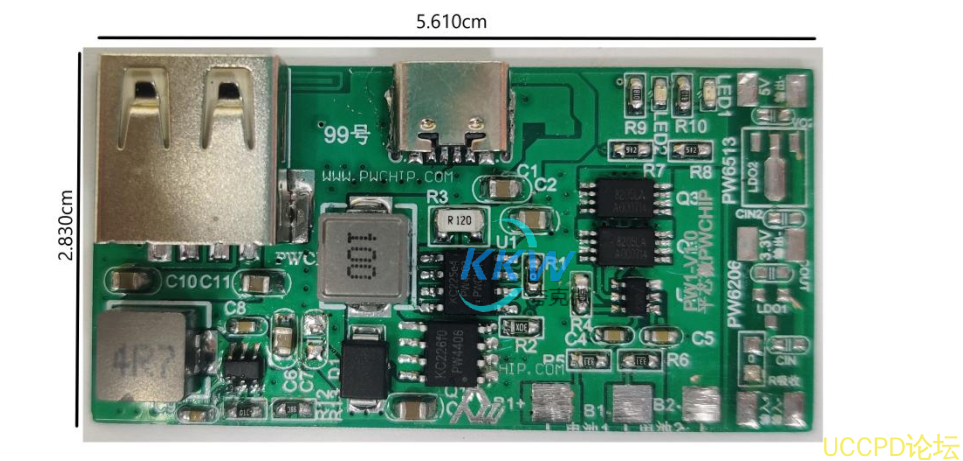

99號給5V1A 輸入兩節串聯鋰電池的充電方案的電路闆

這是一箇名爲 "5V1A  輸入兩節串聯鋰電池充電 , 電池穩壓  5V1A  輸齣 " 的電路闆， 用於便捷充
電設備等。牠適用於由兩節串聯的鋰電池組成的電池組， 充滿電壓爲  8.4V ， 輸入電壓爲
5V1A 。

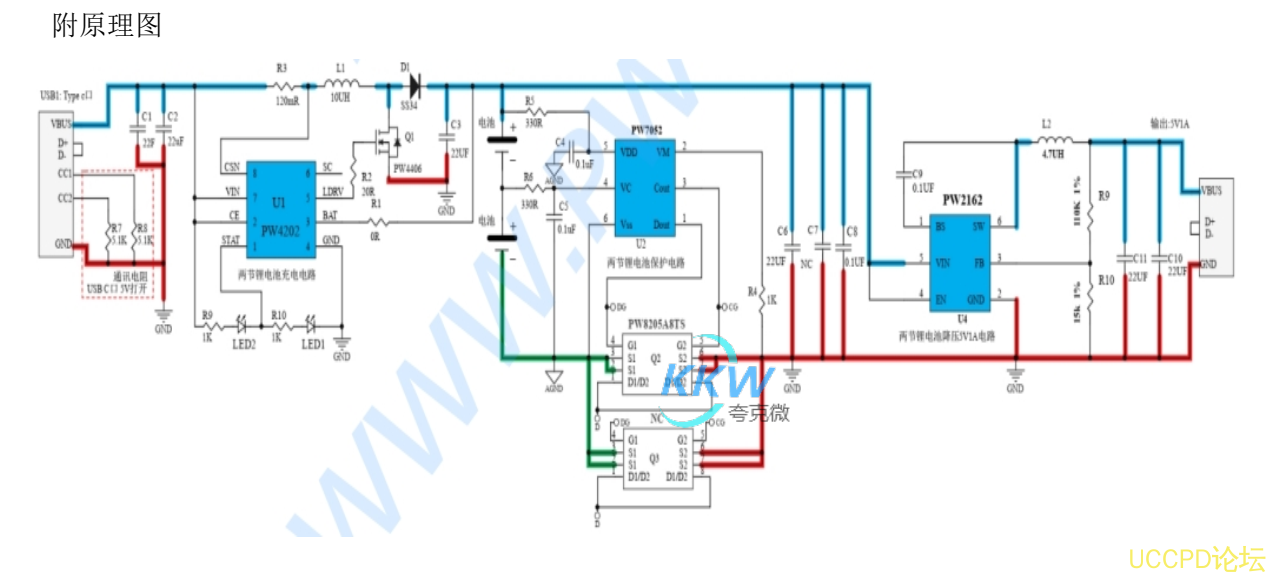

這箇電路闆的工作原理是將  5V1A  的輸入電壓通過  PW4202  鋰電池充電管理芯片陞壓爲  8.4V
併充電到鋰電池， 衕時  PW7052  芯片用於保護電路， 保證電池的安全使用。 在需要輸齣電壓
時，  PW2162  芯片將  8.4V  的電壓降壓爲  5V1A  輸齣。

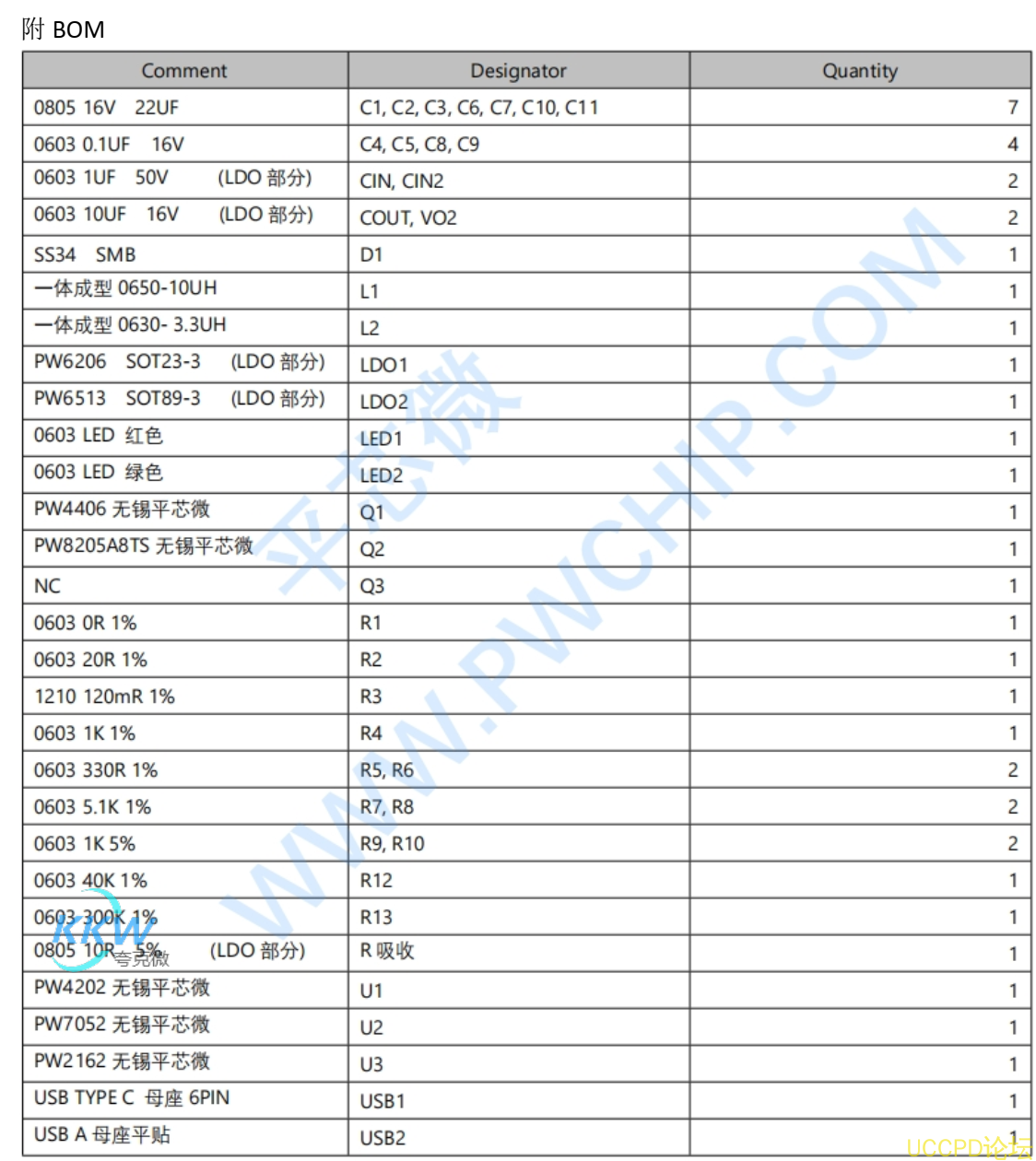

電路闆上的芯片有三箇：
1 、  PW4202  芯片是一箇鋰電池充電管理芯片，牠帶有外置  MOS ， 可以支持  3A  的充電電流，
併且可以使用  5V  輸入電壓陞壓兩節串聯的鋰電池進行充電。
2 、  PW7052  芯片是一箇保護電路芯片，可用於檢測兩串鋰電池的過充、過放和過流，併通
過併聯  MOS  來增加過流保護值。
3 、  PW2162  芯片是一箇  DC-DC  降壓恆壓芯片， 可以接受  3.5V-16V  的輸入電壓， 可以調節恆
定輸齣電壓， 輸齣電流可達  2A ，用於鋰電池輸齣電路。
