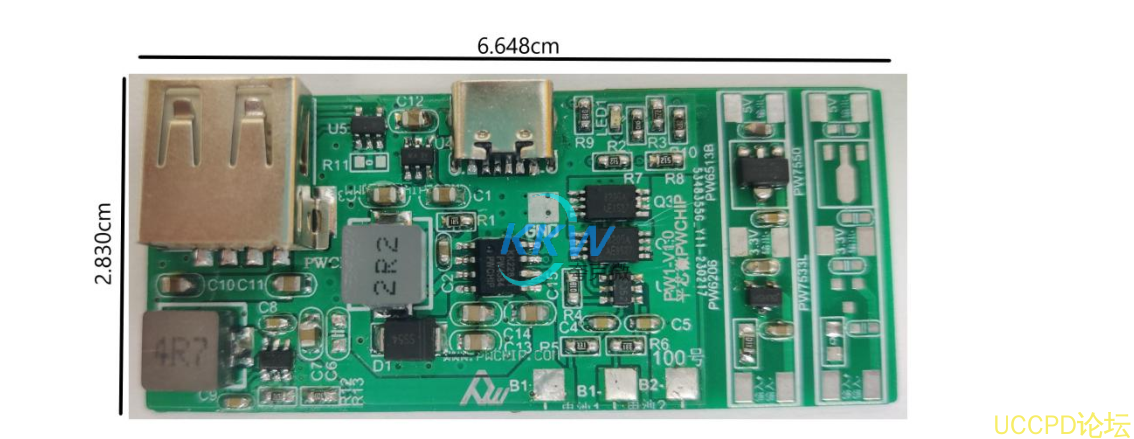

100號兩節串聯鋰電池充放電闆

這是一款叫做 " 兩節串聯鋰電池充放電闆 " 的電路闆， 主要用於便捷充電設備等領域。 牠適用
於  7.4V  的鋰電池組，由兩串多併聯組成， 充滿後電壓爲  8.4V 。
牠由一箇  USB  輸入口（  USB1 ） ， 可以接受  5V2A  的輸入電壓， 併具有以下狀態指示燈： 充電
時亮燈， 充滿時轉燈， 沒有電池時閃燈。 另一箇  USB  輸齣口（  USB2 ） 可以輸齣  5V2.4A  的電
流。

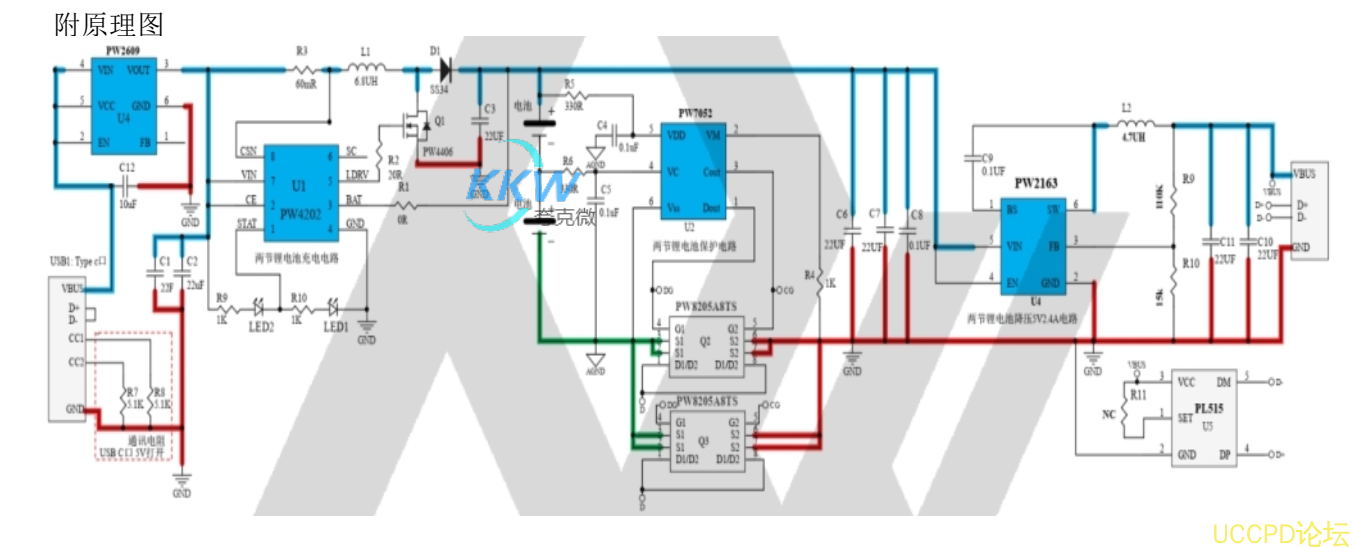

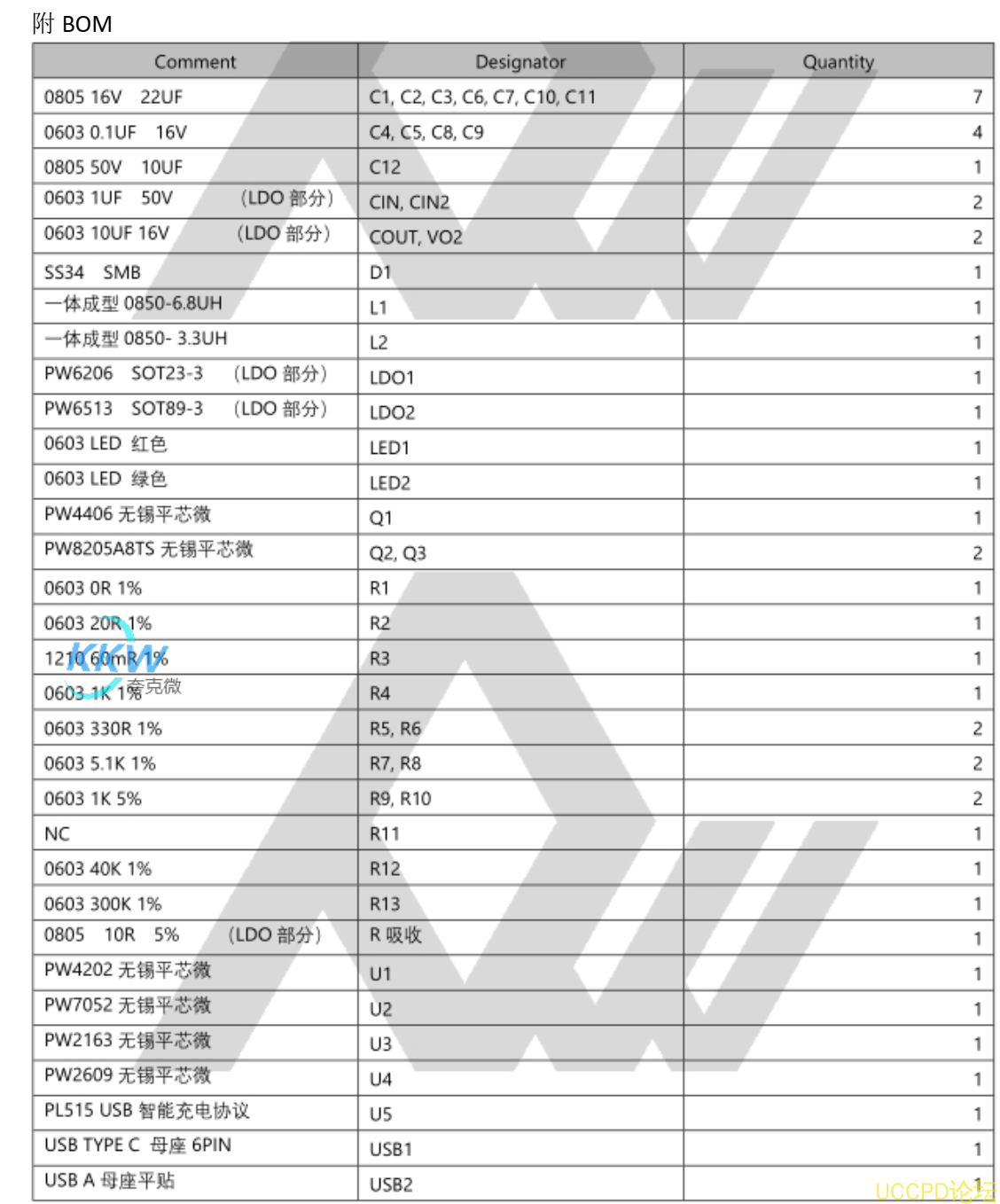

該電路闆包括以下芯片：
1 、 鋰電池充電電路芯片：  PW4202 ， 可支持  3A  的充電電流， 可外接  MOS  管， 支持  5V  輸入
陞壓兩串鋰電池充電。
2 、 鋰電池保護電路芯片：  PW7052 ， 可以檢測到兩串鋰電池的過充、 過放和過流等異常情況，
併聯接  MOS  管以增加過流保護值。
3 、鋰電池輸齣電路芯片：  PW2163 ， 是一款  DC-DC  降壓恆壓芯片， 輸入電壓範圍爲
4.5V-18V ， 輸齣電流可達  3A 。
4 、輸入過壓保護閾值電路芯片：  PW2609 ， 可以保護  USB  輸入端免受過壓的損壞。牠具有
可調閾值的輸入過壓保護，可以關閉輸入電壓過高的情況， 而  36V  的高耐壓水平則可以保
護設備不受過高的電壓損壞， 主要作用有：  1 、防止錯誤插入高電壓導緻的保護，  2 、  USB  熱
插拔尖峰保護，  3 、防止快充充電器損壞異常高壓保護。
