101號兩節串聯鋰電池充放電闆,5V2A 輸入和輸齣， 輸入抗 36V 保護

1 電路闆 PCB 描述：
1.1 名稱：兩節串聯鋰電池充放電闆,5V2A 輸入和輸齣， 輸入抗 36V 保護
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB2）： 5V2.4A （最大 3A）

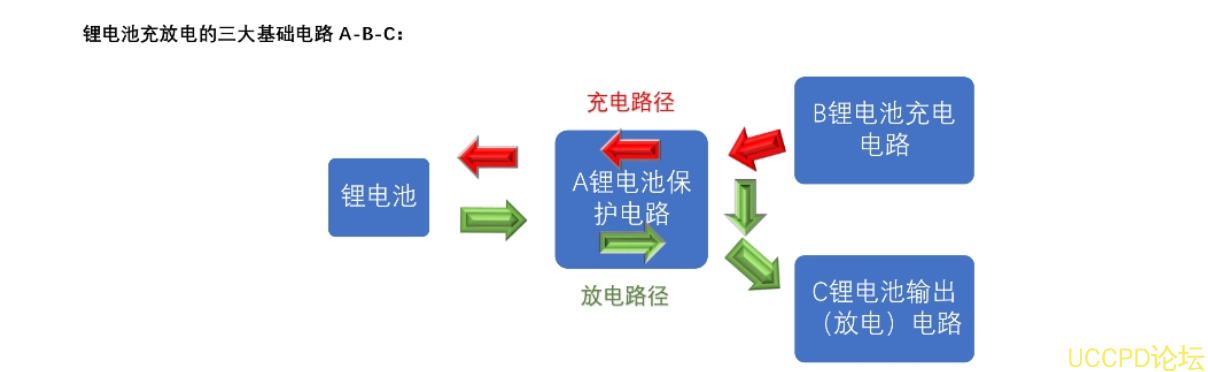

1.6 芯片功能簡介：
1，  B 鋰電池充電電路：  PW4584
PW4584 鋰電池充電管理芯片， 內置 MOS， 可達輸齣 8.4V 1A 充電， 支持 5V 輸入陞壓兩串鋰
電池充電。
2， A 鋰電池保護電路： PW7052
PW7052 兩串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣， ， 輸齣可達 5A3A 電流。
4， 輸入過壓保護閾值電路： PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，輸入過壓可調閾值關閉， 36V 得輸入高耐壓，
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護

深圳市誇剋微科技  IC代理  鄭R：13528458039

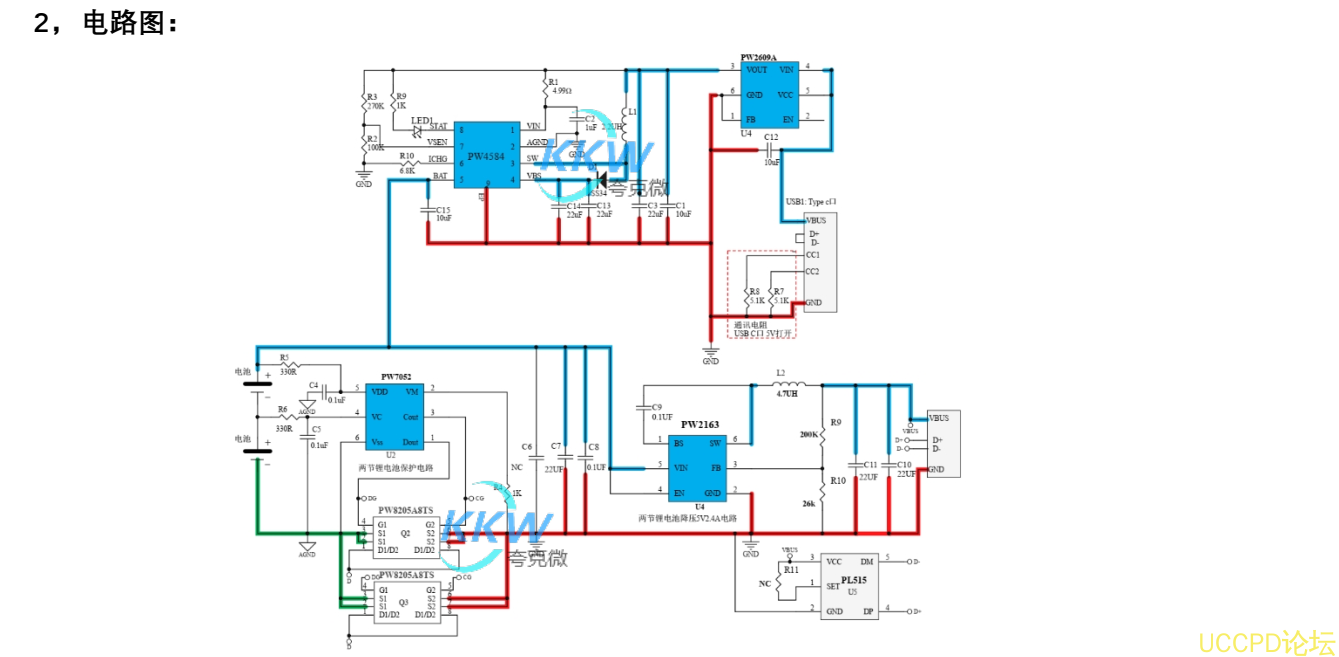

PCB 佈局分兩部分電路：信號控製電路+功率電路
藍色粗線功率走線佈局寬； SW 部分（PW2163 的 PIN 腳 6 和 L1,D1,Q1 三器件的相接處）因
爲是功率輸齣要佈局寬,但還因爲是噪聲源麵積要小。
紅色粗線功率地，畵闆要點：功率地要寬，各點連接迴路距離短，地要多打孔.

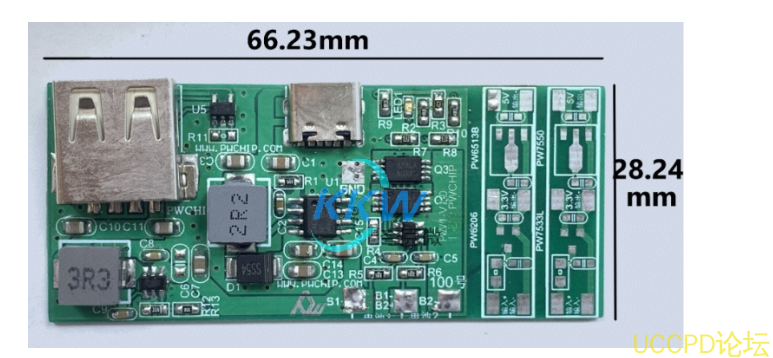

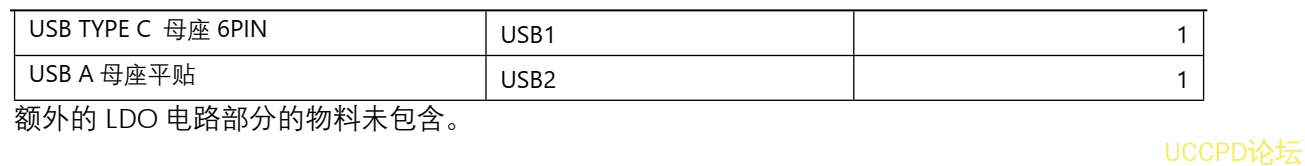

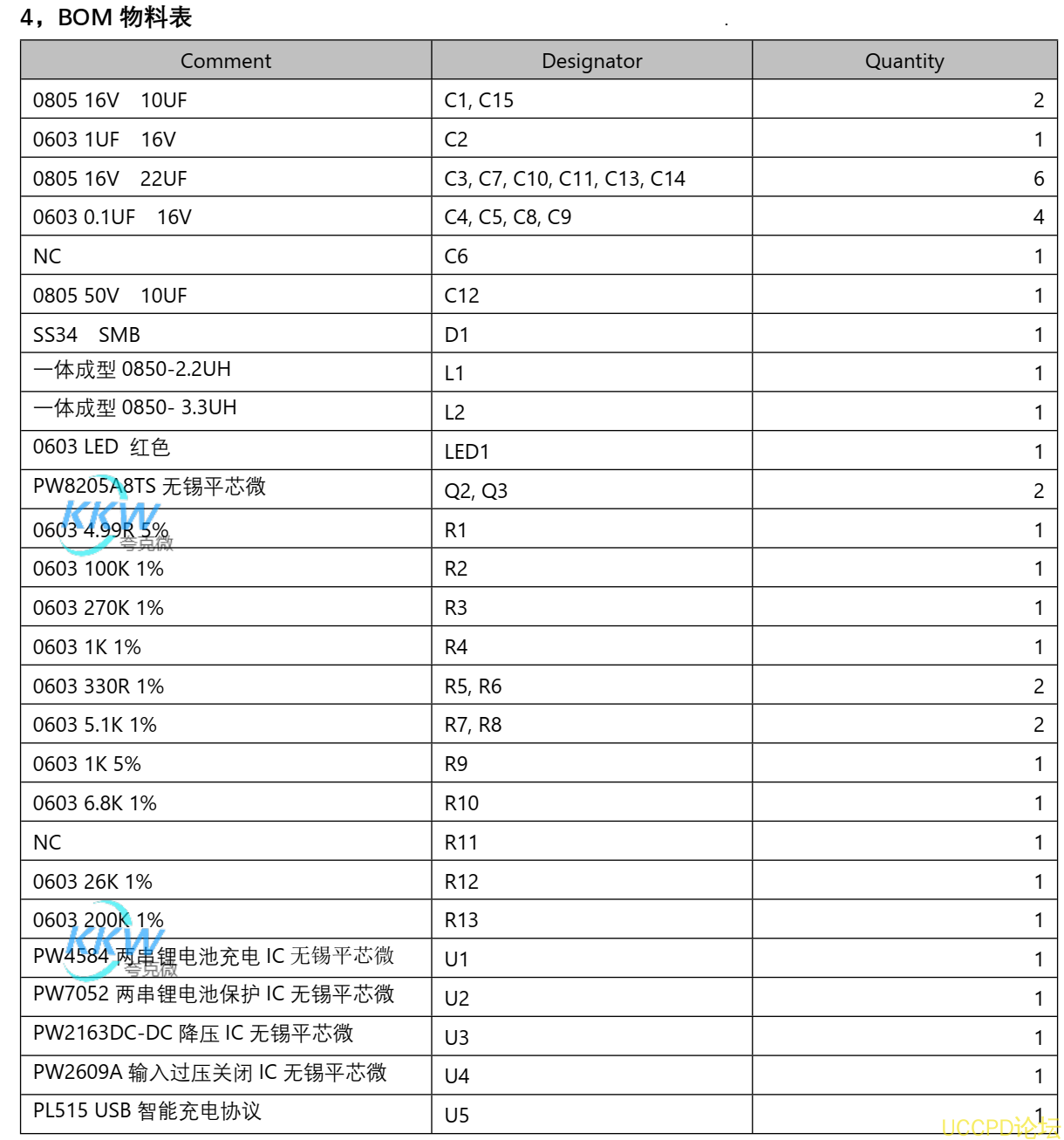

3， PCB 圖和 3D 顯示圖
