128號三節串聯鋰電池充放電闆,5V2.4A 輸入和輸齣衕 USB C 口，

1 電路闆 PCB 描述：
1.1 名稱：三節串聯鋰電池充放電闆,5V2.4A 輸入和輸齣衕 USB C 口，
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.4 輸入（USB1）： 5V2.4A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB1）： 5V2.4A （放電亮 LED2）

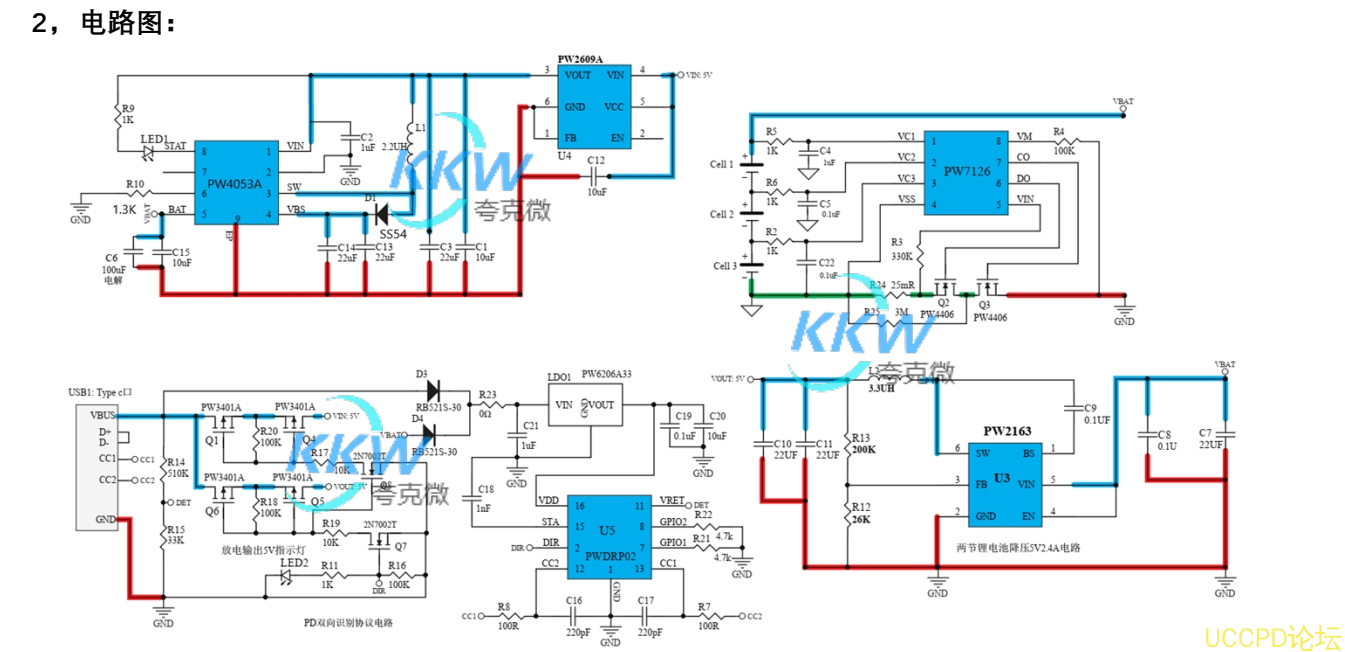

1.6 芯片功能簡介：
1，  B 鋰電池充電電路：  PW4053A
PW4053A鋰電池充電管理芯片， 5V 輸入可達 3A， ， 支持 5V 輸入陞壓三串鋰電池充電。
2， A 鋰電池保護電路： PW7126
PW7126 三串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
4，  PWDRP02 USB type C  的  PD  快充協議  IC ，  DRP  雙曏模式
