133號PW4584， 5V2.4A 輸入,兩節串聯鋰電池陞壓充電管理闆， 6.1V 過壓關閉保護

1 電路闆 PCB 描述：
1.1 名稱： PW4584， 5V2.4A 輸入,兩節串聯鋰電池陞壓充電管理闆，  6.1V 過壓關閉保護
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ，輸入電流： 2.4A
1.6 1.6 芯片功能簡介：
1，  鋰電池充電電路：  PW4584
PW4584 鋰電池充電管理芯片， 可達 1A 輸齣充電電流電池端，支持兩串鋰電池充電。

深圳市誇剋微科技  IC代理  鄭R：13528458039

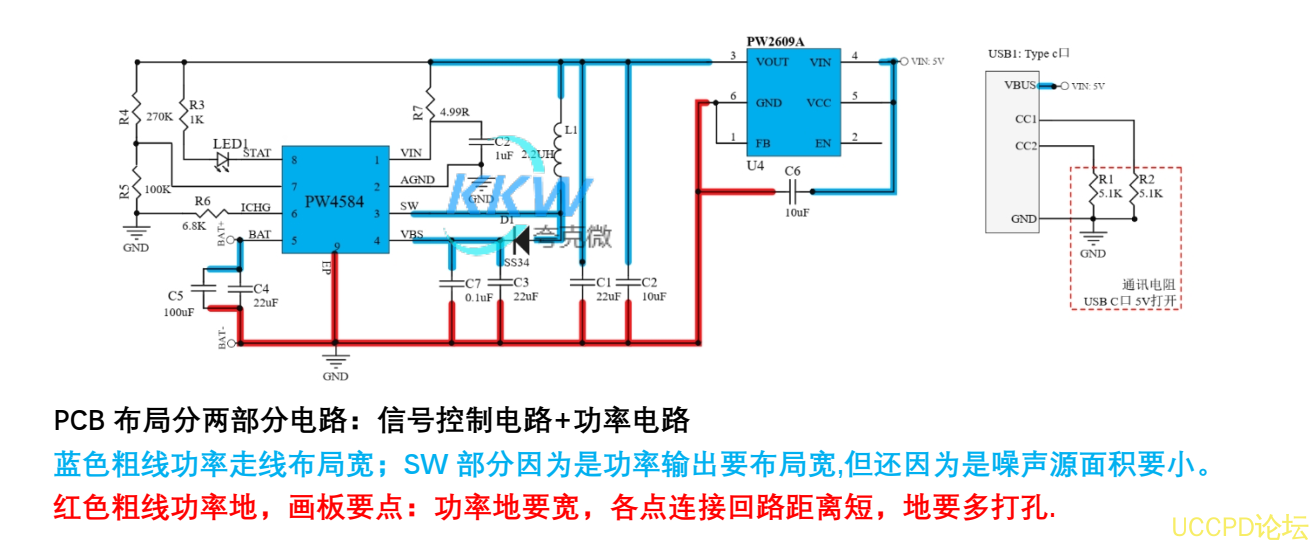

2， 電路圖：
