134號PD 和 QC 快充充電器 2A 給兩節鋰電池陞降壓充電芯片方案闆 PW4000

1 電路闆 PCB 描述：
1.1 名稱： PD 和 QC 快充充電器 2A 給兩節鋰電池陞降壓充電 芯片 方案闆 PW4000
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串 3.7V 鋰電池組可多併，充滿 8.4V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
1.5 Max 充電電流： 2A
1.6 芯片功能簡介：
1，  鋰電池充電電路：  PW4000
PW4000 是 1 節-4 節鋰電池充電管理芯片，可達 3A 充電電流，支持陞降壓能力。
2，  USB C 口 PD/QC 快充協議芯片：  PW6606
PW6606 是 PD/QC 快充協議芯片， SINK 端，負責協議通訊快充充電器使輸齣其指定的電壓。
深圳市誇剋微科技  IC代理  鄭R：13528458039

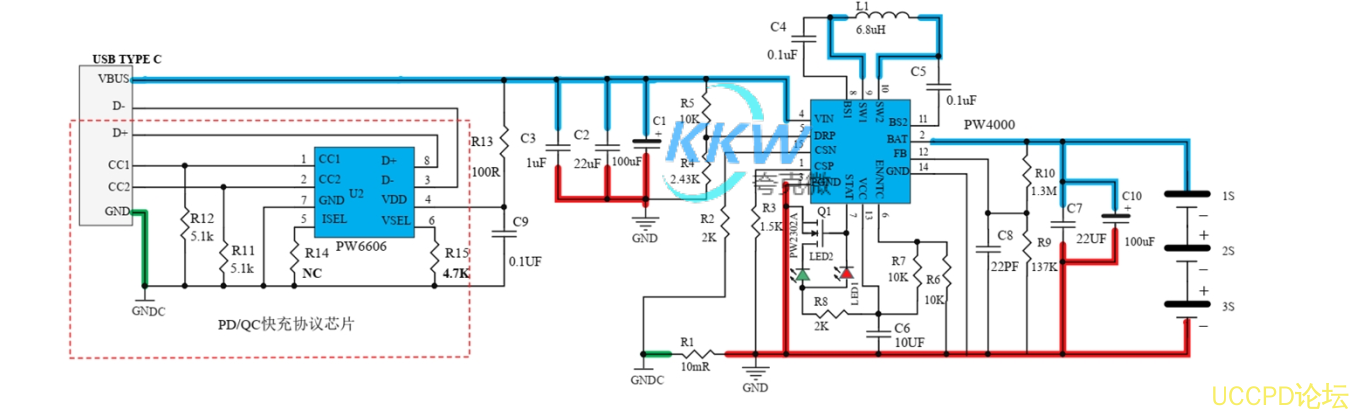

2， 電路圖：
