1 電路闆 PCB 描述:
1.1 名稱:三節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口,
1.2 應用:便捷充電設備等
1.3 電池組: 11.1V 鋰電池組,三串多併, 充滿 12.6V
1.4 輸入(USB1): 5V2A (充電亮燈,充滿轉燈,無電池閃燈) ,
1.5 輸齣(USB1): 5V2.4A (放電亮 LED2)

詳情
1 電路闆 PCB 描述:
1.1 名稱:三節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口,
1.2 應用:便捷充電設備等
1.3 電池組: 11.1V 鋰電池組,三串多併, 充滿 12.6V
1.4 輸入(USB1): 5V2A (充電亮燈,充滿轉燈,無電池閃燈) ,
1.5 輸齣(USB1): 5V2.4A (放電亮 LED2)
1.6 芯片功能簡介:
1,  B 鋰電池充電電路:  PW4053M
PW4053M
鋰電池充電。
鋰電池充電管理芯片, 外置 MOS, 可達 3A 充電電流, , 支持 5V 輸入陞壓三串
2, A 鋰電池保護電路: PW7126
PW7126 三串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
3, 鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣電壓值, 輸齣可達 3A 電流。
4, 輸入過壓保護閾值電路: PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片,輸入過壓可調閾值關閉, 40V 得輸入高耐壓,
作用: 1,誤插高壓保護, 2, USB 熱拔插尖峰保護, 3,快充充電器損壞異常高壓保護
5,
PWDRP02 USB type C  的  PD  快充協議  IC ,  DRP  雙曏模式

深圳市誇剋微科技  IC代理  鄭R:13528458039

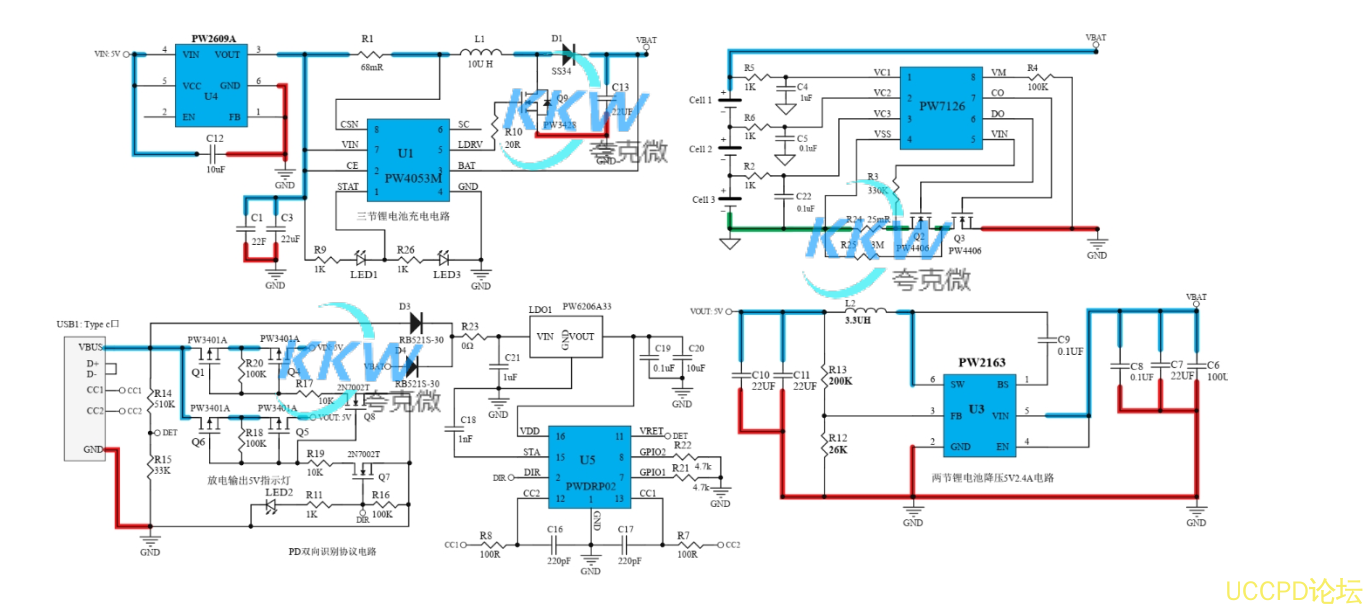

2, 電路圖

PCB 佈局分兩部分電路:信號控製電路+功率電路
藍色粗線功率走線佈局寬; SW 部分(和 L1,D1,Q1 三器件的相接處)因爲是功率輸齣要佈局
寬,但還因爲是噪聲源麵積要小。
紅色粗線功率地,畵闆要點:功率地要寬,各點連接迴路距離短,地要多打孔.
3, PCB 圖和 3D 顯示圖

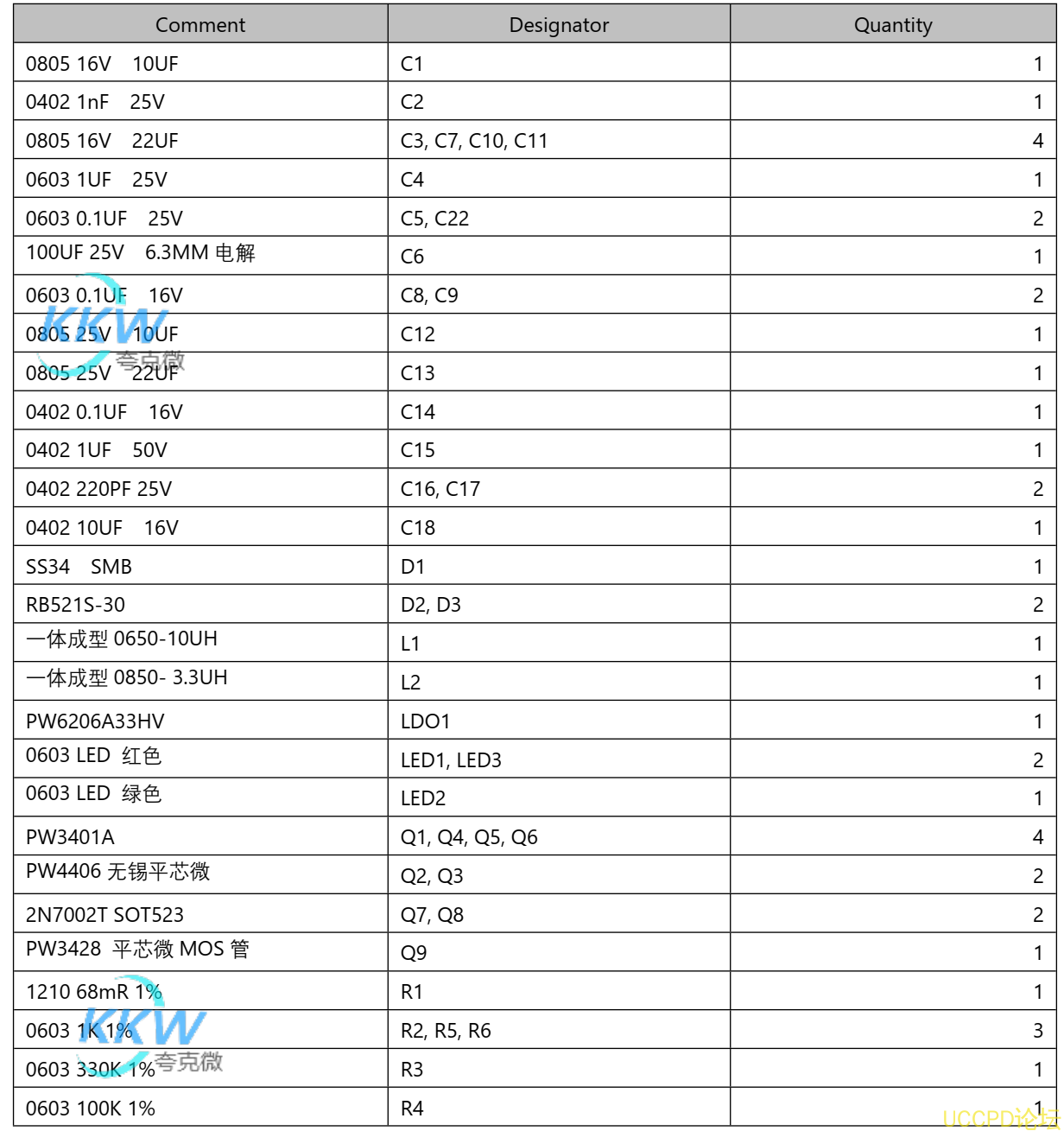

4, BOM 物料錶
