1.1 名稱:兩節串聯鋰電池保護方案闆, 6A 過流,帶電池均衡
1.2 應用: 7.4V 鋰電池組:兩節 3.7V 鋰電池串聯組,可多組併聯
1.3 過放電檢測電壓: 2.4V,過充電檢測電壓: 4.25V
1.4 (P+/P-)保護闆輸入電壓: 5V-8.4V,鋰電池放電電壓: 5V∽ 8.4V 瞬間電流 6A,工作電
流推薦 4A 以下

詳情
1.1 名稱:兩節串聯鋰電池保護方案闆, 6A 過流,帶電池均衡
1.2 應用: 7.4V 鋰電池組:兩節 3.7V 鋰電池串聯組,可多組併聯
1.3 過放電檢測電壓: 2.4V,過充電檢測電壓: 4.25V
1.4 (P+/P-)保護闆輸入電壓: 5V-8.4V,鋰電池放電電壓: 5V∽ 8.4V 瞬間電流 6A,工作電
流推薦 4A 以下
1.5 芯片功能簡介:
1,  鋰電池保護電路:  PW7052
PW7052 兩串鋰電池得過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保護值。
2, 鋰電池電量均衡芯片: PW2213
PW2213 鋰電池電量均衡電路芯片。可多串鋰電池,多併電路。

深圳市誇剋微科技  IC代理  鄭R:13528458039

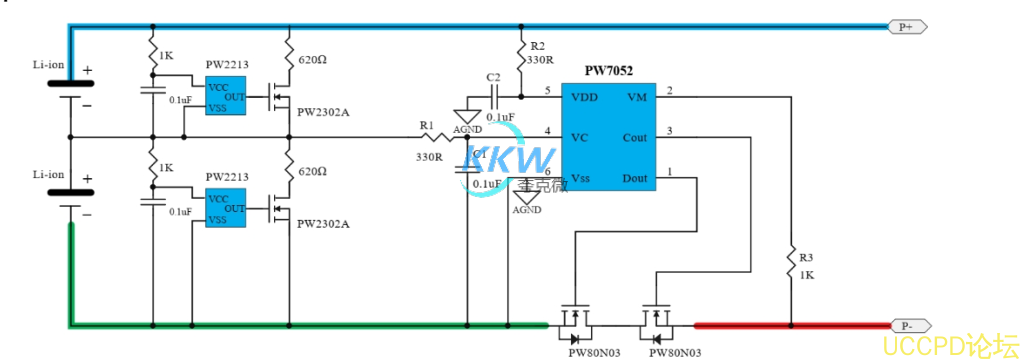

3, 電路圖:
