143號四節串聯鋰電池保護方案闆， 20A 過流，帶電池均衡電路

1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池保護方案闆， 20A 過流，帶電池均衡電路
1.2 應用： 14.8V 鋰電池組：四串 3.7V 鋰電池串聯組，可多組併聯
1.3 過放電檢測電壓： 2.4V（單箇鋰電池） ，過充電檢測電壓： 4.28V（單箇鋰電池）

1.4	（P+/P-）保護闆輸入電壓： 10V-16.8V， 16.8V 充滿； 四串鋰電池組放電電壓： 9.6V∽16.8V。 瞬間電流 20A，工作電流推薦 10A 以下

1.5 均衡電路：被動均衡
1.6 芯片功能簡介：
1，鋰電池保護電路：  PW1116
PW1116 四串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值。
2， 鋰電池電量均衡芯片： PW2213
PW2213 鋰電池電量均衡電路芯片。可多串鋰電池，多併電路。

深圳市誇剋微科技  IC代理  鄭R：13528458039

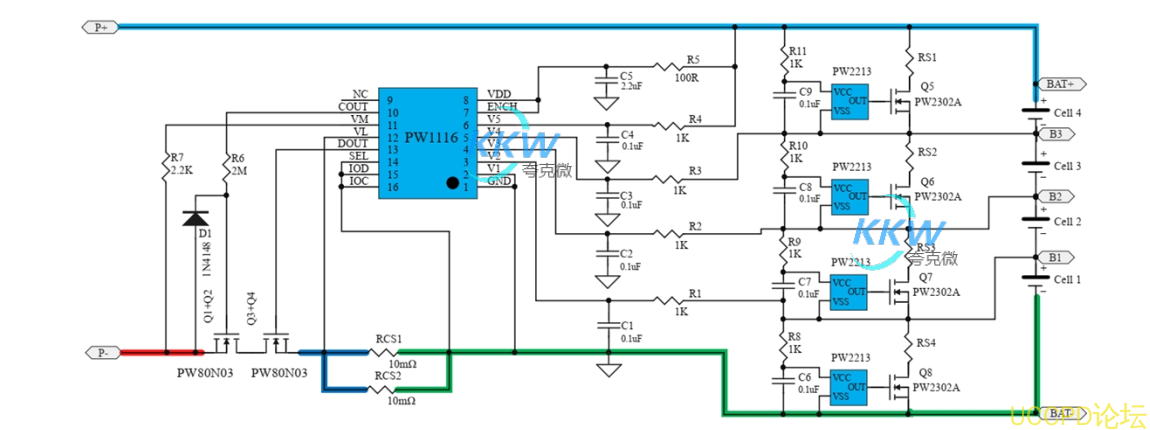

2，電路圖：
