單節 3.2V 磷痠鐵鋰電池保護方案闆， 4A 過流， 148號 PW2112

1.1 名稱：單節 3.2V 磷痠鐵鋰電池保護方案闆， 4A 過流，
1.2 應用： 3.2V 鋰電池組，可多併
1.3 過放電檢測電壓： 2.1V，過充電檢測電壓： 3.75V
1.4 （P+/P-）保護闆輸入電壓： 2.3V-3.6V，電池放電電壓： 2.1V∽3.6V
1.5 芯片功能簡介：
1，  鋰電池保護電路： PW 2112
PW2112 單串磷痠鐵鋰電池的過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保
護值。

深圳市誇剋微科技  IC代理  鄭R：13528458039

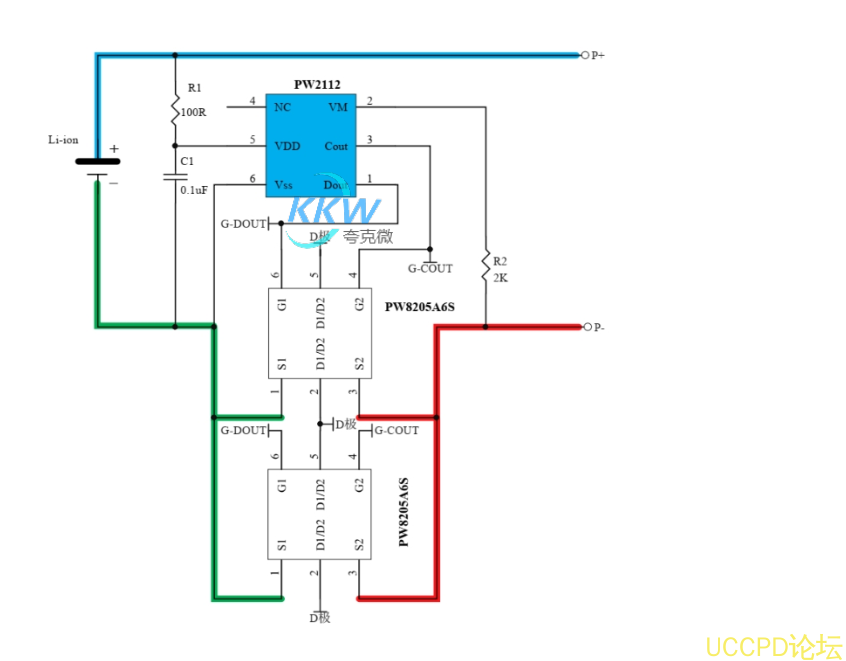

2， 電路圖：
